Полигон-КП¶
Правило «Полигон-КП» отслеживает соблюдение минимального заданного расстояния между полигонами и контактными площадками выбранного слоя. При выборе D-кодов в столбце «Фильтр» проверка расстояния будет осуществляться только между контактными площадками, размещенными с использованием указанных D-кодов, и полигонами.

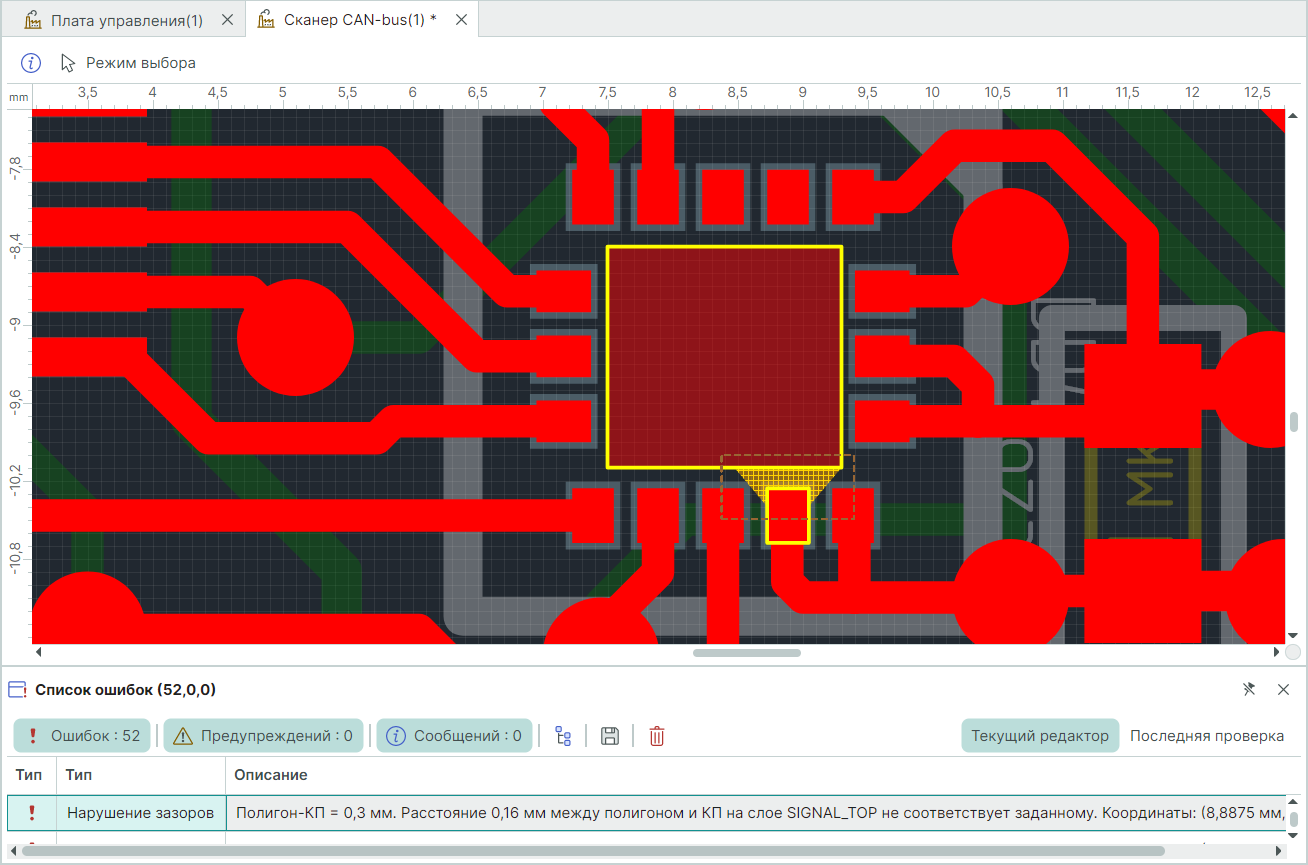

На Рис. 1 представлен пример нарушения зазоров между полигоном и КП.
Примечание! Нарушением данного правила считается такое расположение КП и полигона, когда расстояние между ними больше 0 и меньше расстояния, заданного в правиле, т.е. при касании и наложении друг на друга ошибка не фиксируется.
Проверка правила «Полигон-КП» проводится с учетом объектов с отрицательной полярностью (вырезов), подробнее см. раздел Полярность.

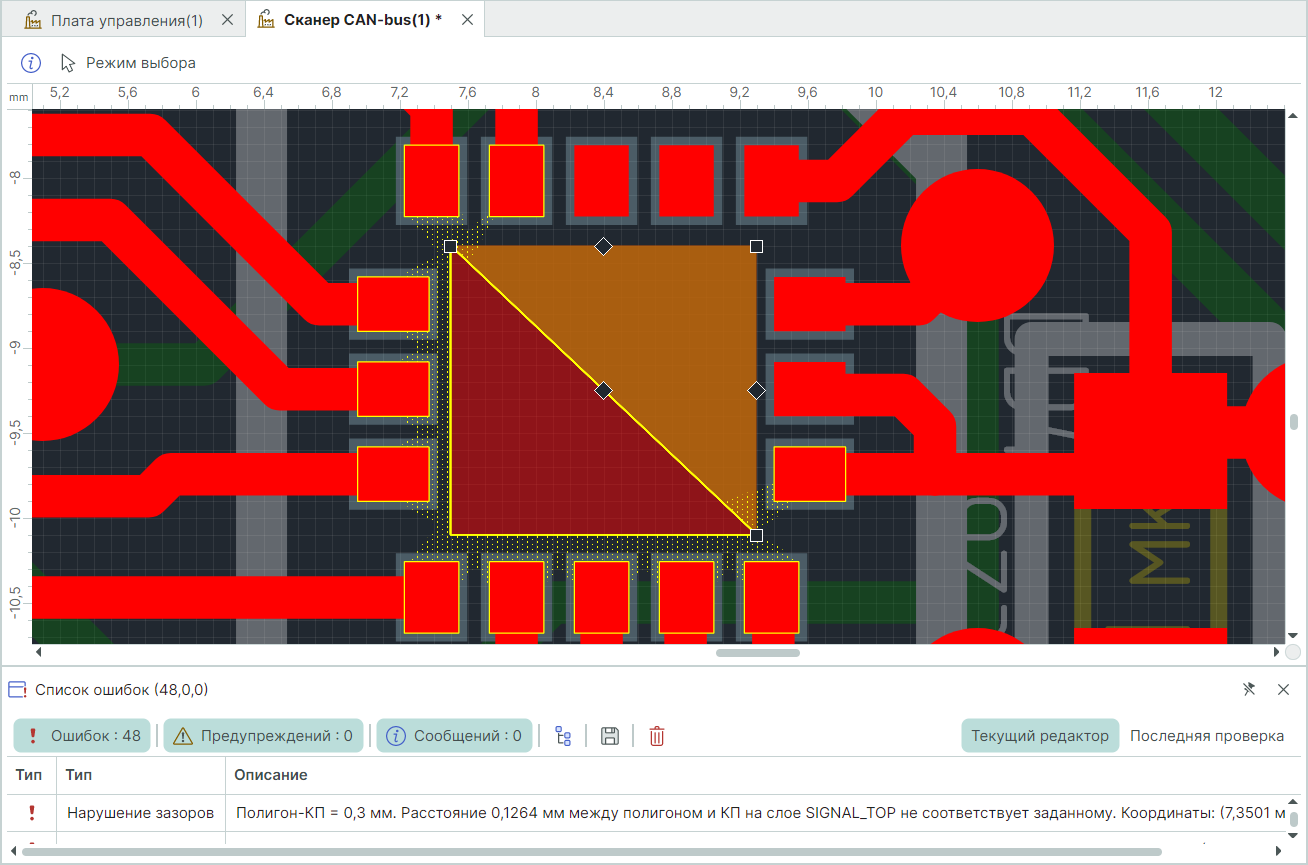

На Рис. 2 представлен пример нарушения зазоров между КП и полигоном c вырезом, для контактных площадок вдоль выреза отсутствуют нарушения и индикация ошибок.
