Полигон-Полигон¶
Правило «Полигон-Полигон» проверяет соблюдение минимального заданного расстояния между полигонами на выбранных слоях.
На Рис. 1 показан пример нарушения зазоров между полигонами.
Примечание! Нарушением данного правила считается такое расположение полигонов, когда расстояние между ними больше 0 и меньше расстояния, заданного в правиле, т.е. при касании и наложении друг на друга ошибка не фиксируется.
Проверка правила «Полигон-Полигон» проводится с учетом объектов с отрицательной полярностью (вырезов), подробнее см. раздел Полярность.

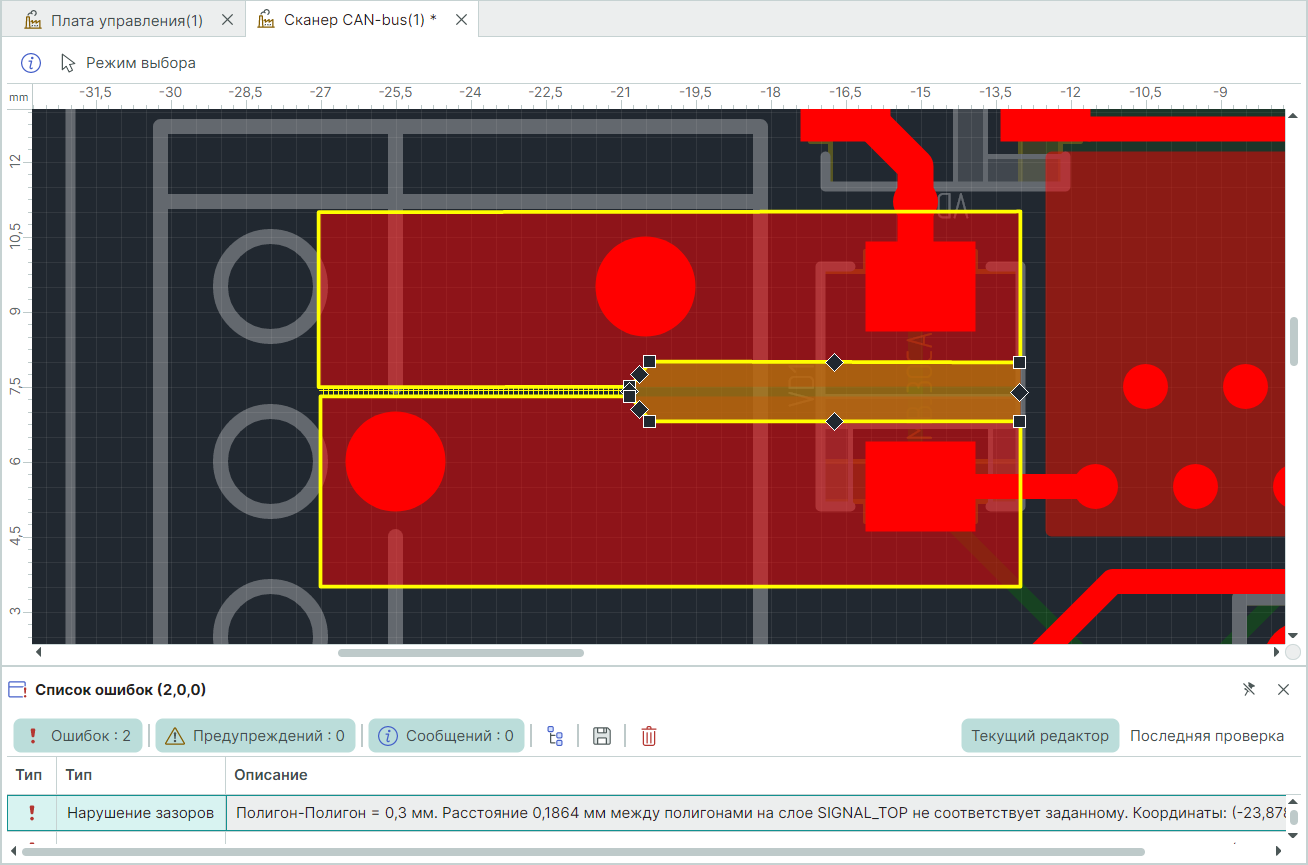

На Рис. 2 представлен пример нарушения зазора между полигонами c вырезом, на участке вдоль выреза отсутствует нарушение и индикация ошибки.
