Полигон-Трек¶
Правило «Полигон-Трек» контролирует соблюдение минимального заданного расстояния между полигонами и треками выбранного слоя. При выборе D-кодов в столбце «Фильтр» проверка расстояния будет осуществляться только между треками, размещенными с использованием указанных D-кодов, и полигонами.

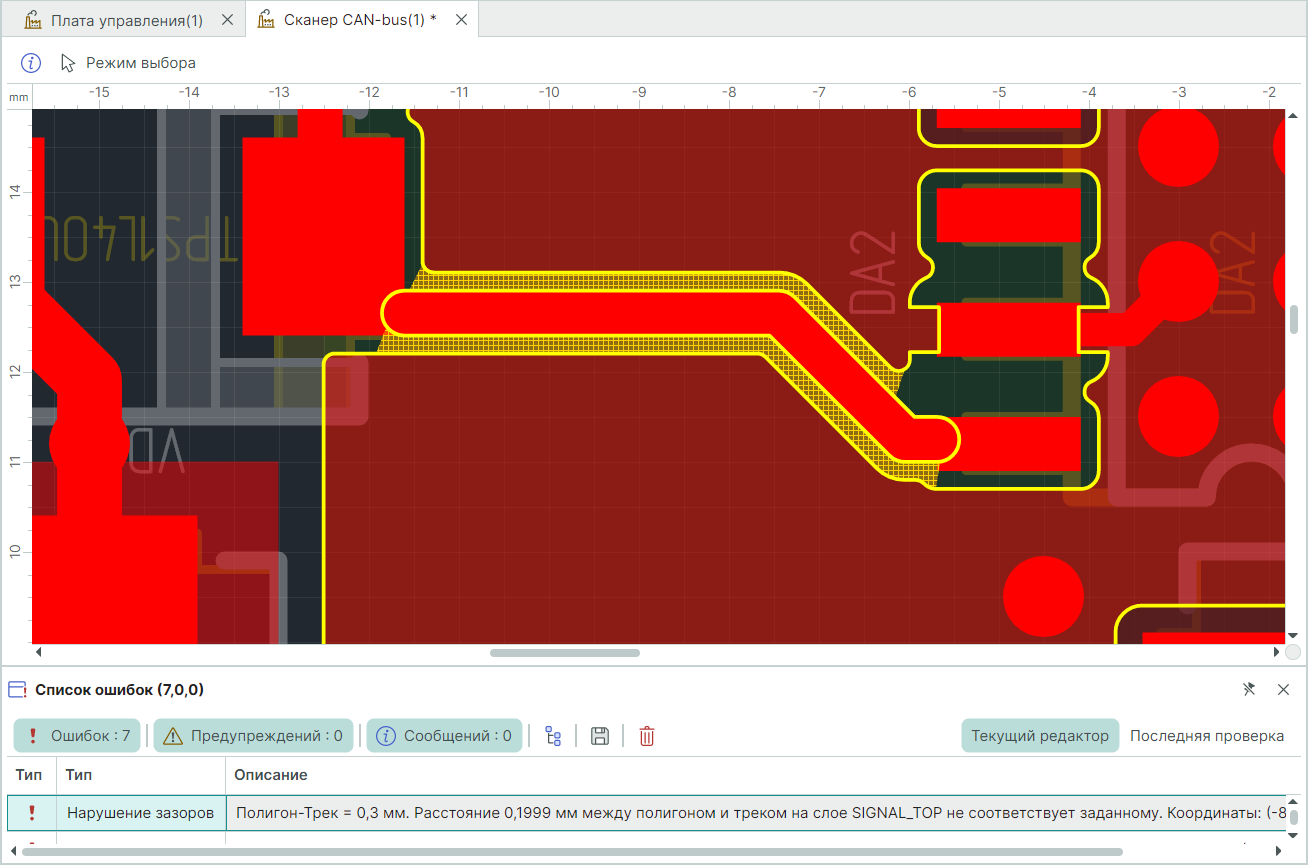

На Рис. 1 показан пример нарушения зазоров между полигоном и треком.
Примечание! Нарушением данного правила считается такое расположение трека и полигона, когда расстояние между ними больше 0 и меньше расстояния, заданного в правиле, т.е. при касании и наложении друг на друга ошибка не фиксируется.
Проверка правила «Полигон-Трек» проводится с учетом объектов с отрицательной полярностью (вырезов), подробнее см. раздел Полярность.
На Рис. 2 представлен пример нарушения зазоров между полигоном с вырезом и треком, на участке прохождения трека вдоль выреза отсутствует нарушение и индикация ошибки.
