Посадочное место компонента

Размещение компонента на плате возможно только при наличии у компонента посадочного места. Для его создания перейдите в окно «Посадочные места». Переход осуществляется по нажатию соответствующей кнопки в верхней части окна редактора компонента, см. Рис. 1.

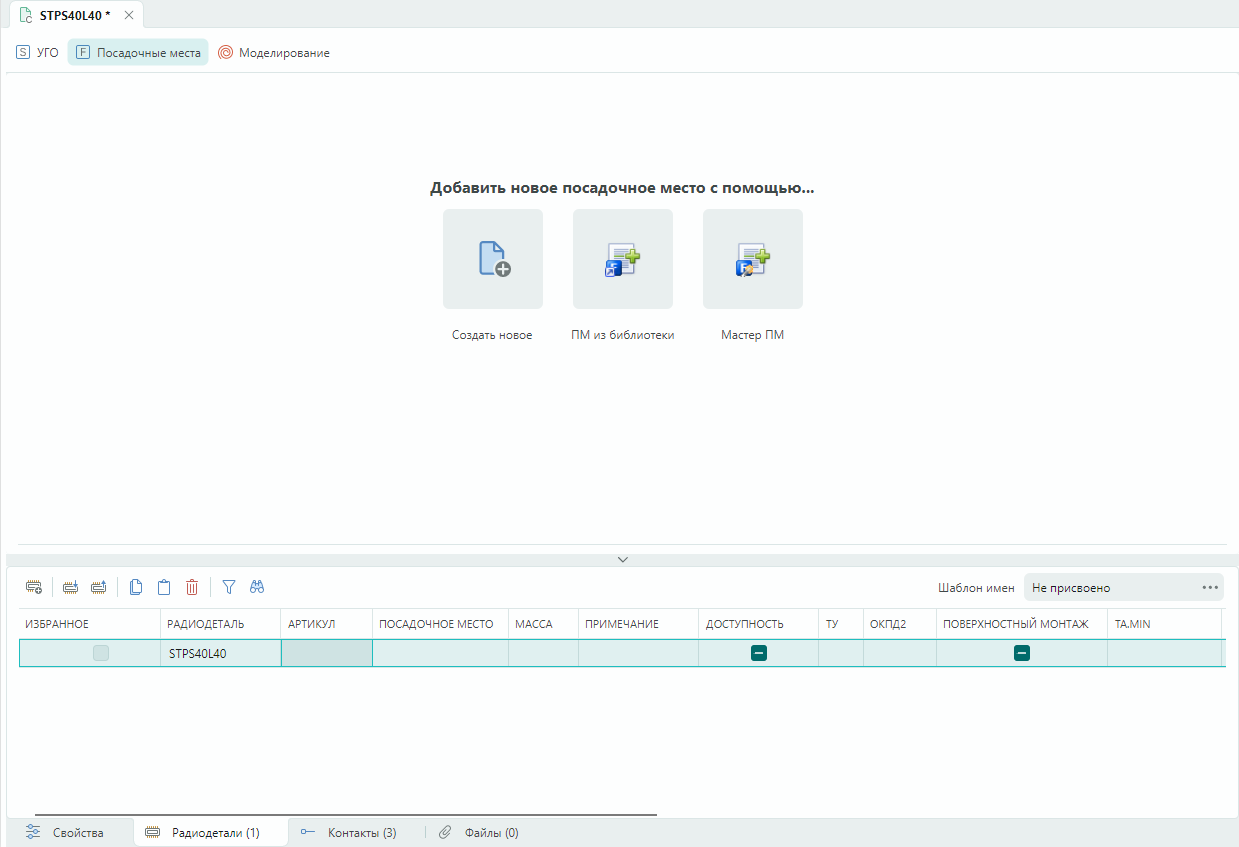

Рис. 1 Окно «Посадочные места»
Рис. 1 Окно «Посадочные места»

В отобразившемся окне нажмите кнопку «Мастер ПМ», далее на экране отобразится окно «Мастер создания посадочного места (IPC)». В данном окне выберите тип корпуса «DPAK» с именем «DPAK» и нажмите кнопку «Далее», см. Рис. 2.

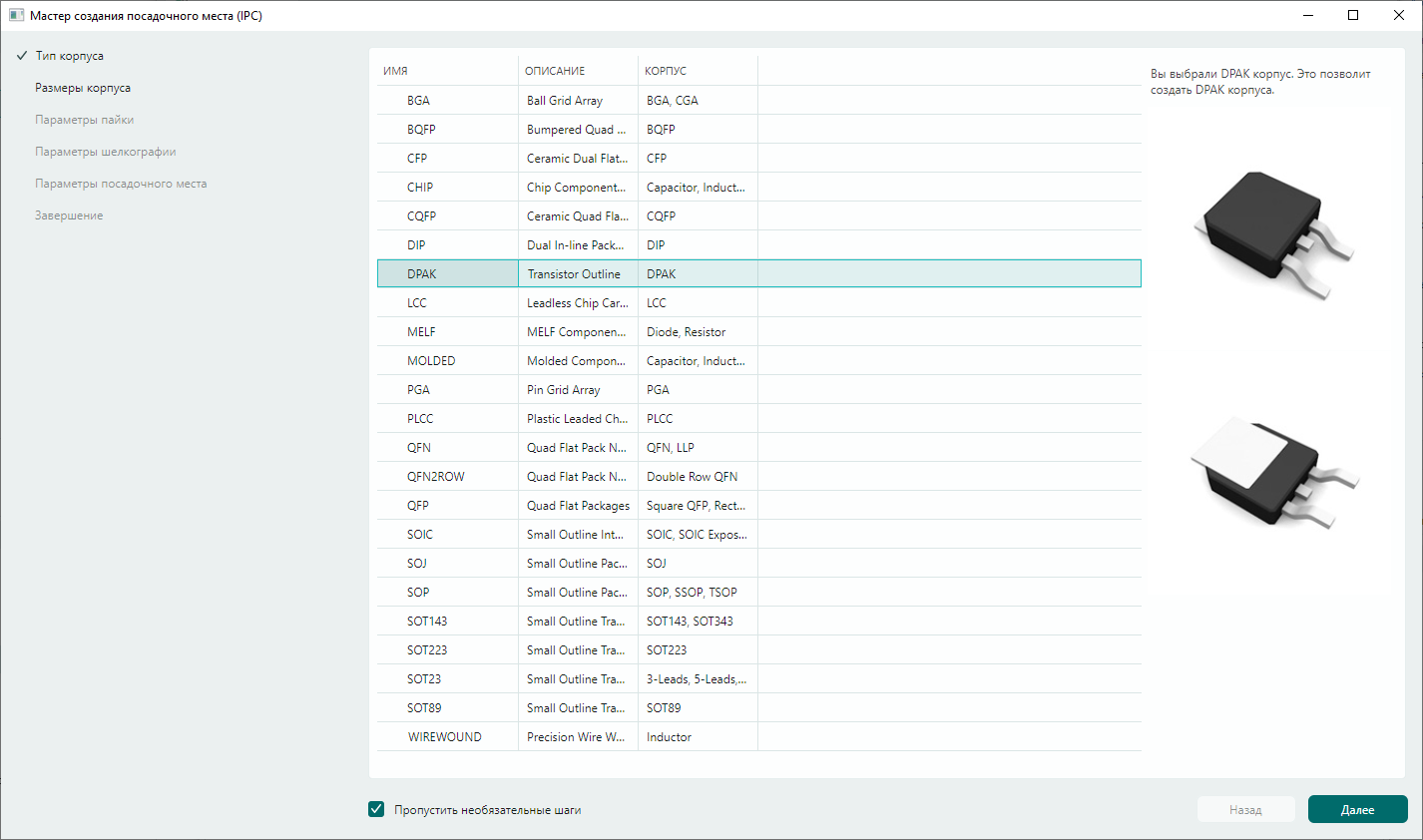

Рис. 2 Мастер создания посадочного места
Рис. 2 Мастер создания посадочного места

На последующих этапах мастера создания посадочного места используйте настройки по умолчанию и нажимайте кнопку «Далее». На завершающем этапе нажмите кнопку «Готово», см. Рис. 3.

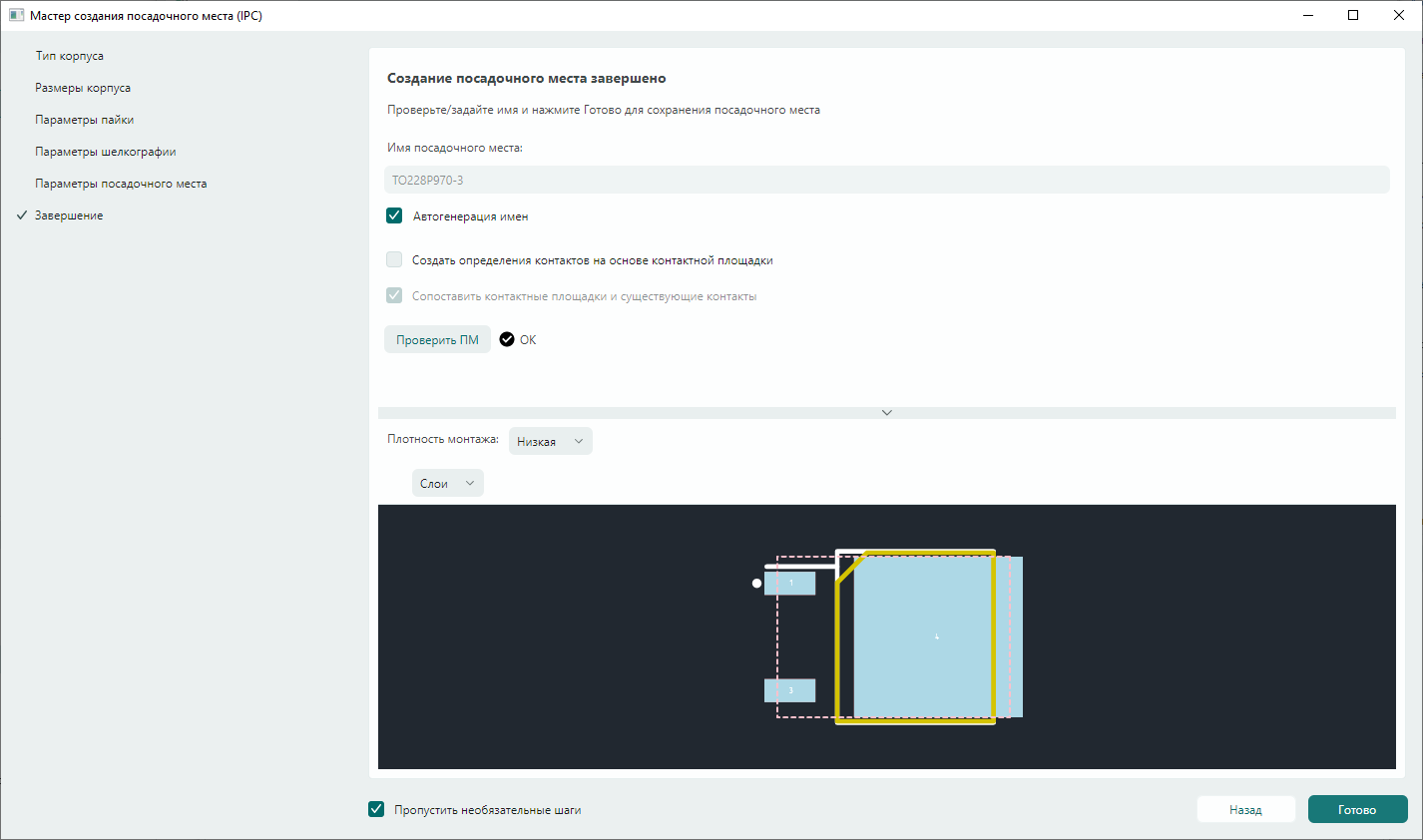

Рис. 3 Завершение создания посадочного места
Рис. 3 Завершение создания посадочного места

Посадочное место создано и закреплено за компонентом, см. Рис. 4.

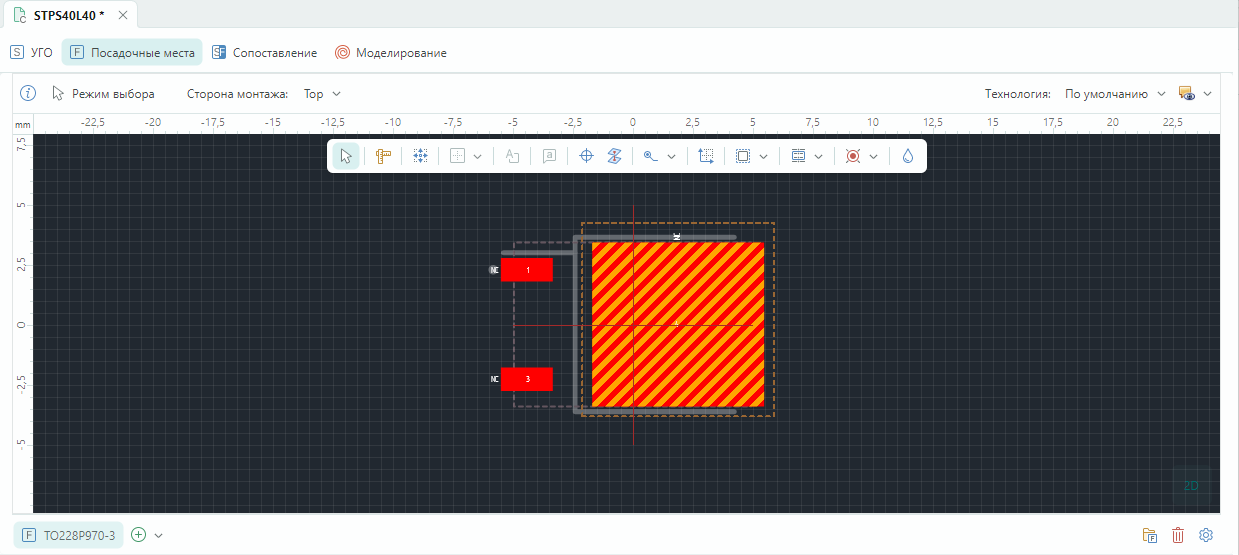

Рис. 4 Созданное посадочное место
Рис. 4 Созданное посадочное место

Для сохранения созданного компонента нажмите кнопку «Сохранить» на панели инструментов или воспользуйтесь сочетанием клавиш «Ctrl+S».
Компонент (Диод STPS40L40) из представленного ранее списка необходимых радиоэлектронных компонентов (Табл. 1) готов к размещению на схеме электрической принципиальной.
