Преобразовать в полигоны

При работе с объектами доступен инструмент «Преобразовать в полигоны». Инструмент становится доступен при выборе объекта или нескольких объектов. Вызов инструмента осуществляется из главного меню программы «Инструменты» → «Геометрические преобразования» → «Преобразовать в полигоны», см. Рис. 1.

Рис. 1 Вызов инструмента из главного меню

Также инструмент доступен на панели инструментов «Файлы производства», см. Рис. 2.

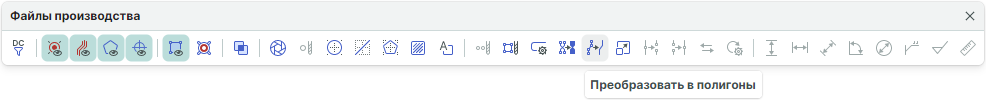

Рис. 2 Вызов инструмента с панели инструментов

При использовании инструмента выбранные объекты заменяются на полигоны. Если начальная фигура имела вырезы, то для вырезов будут созданы отдельные полигоны с отрицательной полярностью (трансформацией «Вырез»). При использовании инструмента «Преобразовать в полигоны» начальная геометрия объектов сохраняется.
Пример отображения прямоугольников в базовом режиме отображения до и после преобразования в полигон представлен на Рис. 3.

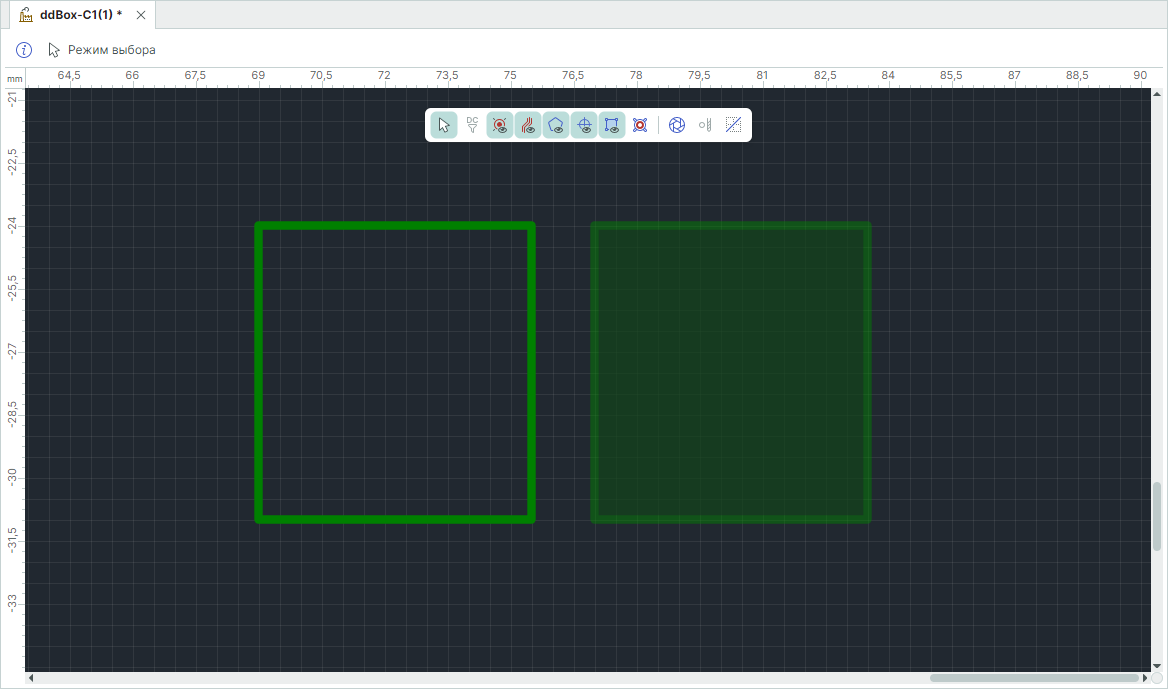

Рис. 3 Прямоугольник и прямоугольник, преобразованный в полигон. Базовый режим отображения

Пример отображения прямоугольников в режиме объединения фигур до и после преобразования в полигон представлен на Рис. 4.

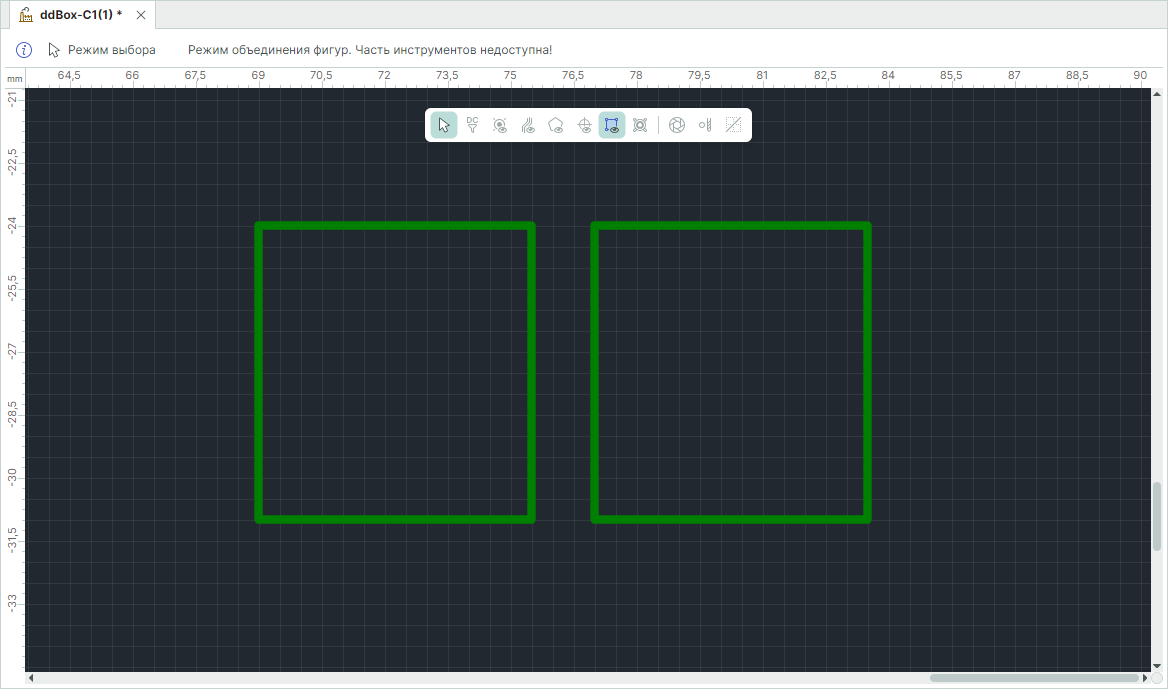

Рис. 4 Прямоугольник и прямоугольник, преобразованный в полигон. Отображение в режиме объединения фигур
