Просмотр библиотеки P-CAD

В программе Delta Design поддерживается просмотр данных библиотеки P-CAD.
Просмотр библиотеки P-CAD осуществляется через панель «Библиотеки» следующими способами.
1. «Перетаскивание» или «Drag and drop».
Перетащите файл формата *.LIA из окна проводника в панель «Библиотеки», см. Рис. 1.

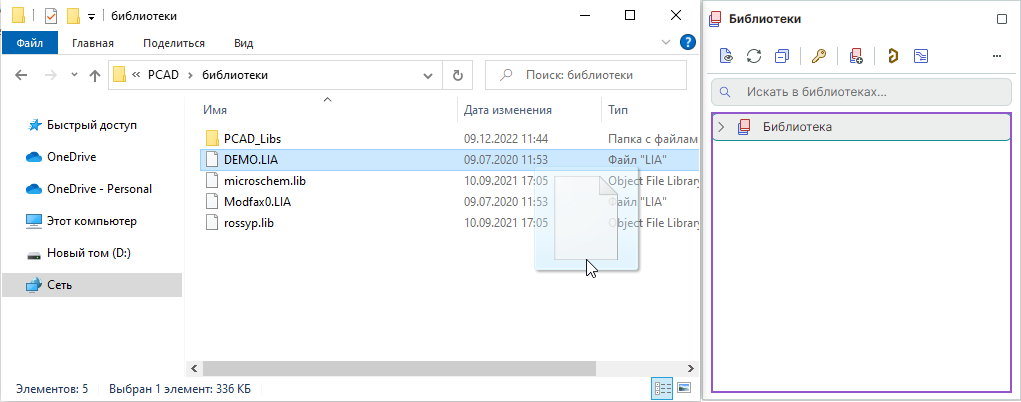

Рис. 1 Добавление библиотеки способом "drag and drop"

2. Из панели «Библиотеки» с помощью контекстного меню или инструмента панели.
   На панели инструментов панели «Библиотеки» нажмите кнопку для вызова инструмента «Открыть библиотеку P-CAD» или вызовите контекстное меню с любого пустого места панели «Библиотеки» → «Открыть библиотеку P-CAD...», см. Рис. 2.

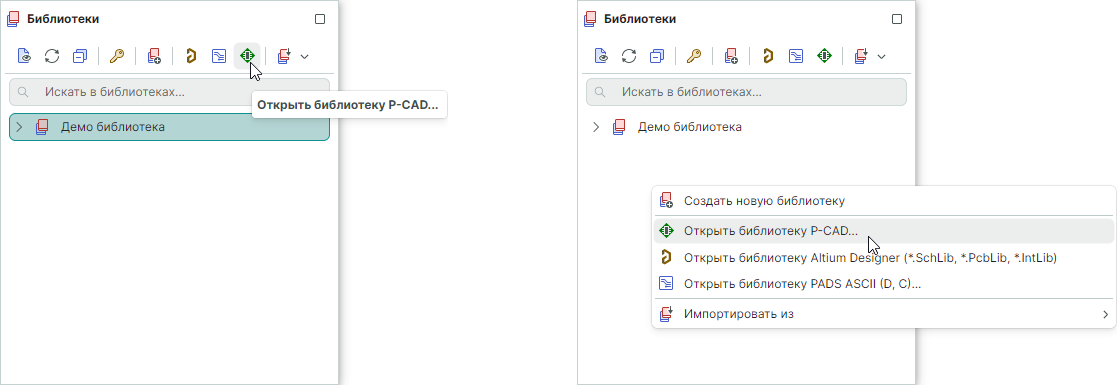

Рис. 2 Вызов импорта библиотеки для просмотра

Компоненты, полученные для просмотра, возможно размещать на схеме проекта платы Delta Design.
При активном редакторе схемы вызовите контекстное меню с компонента и выберете пункт «Разместить на схеме», см. Рис. 3.

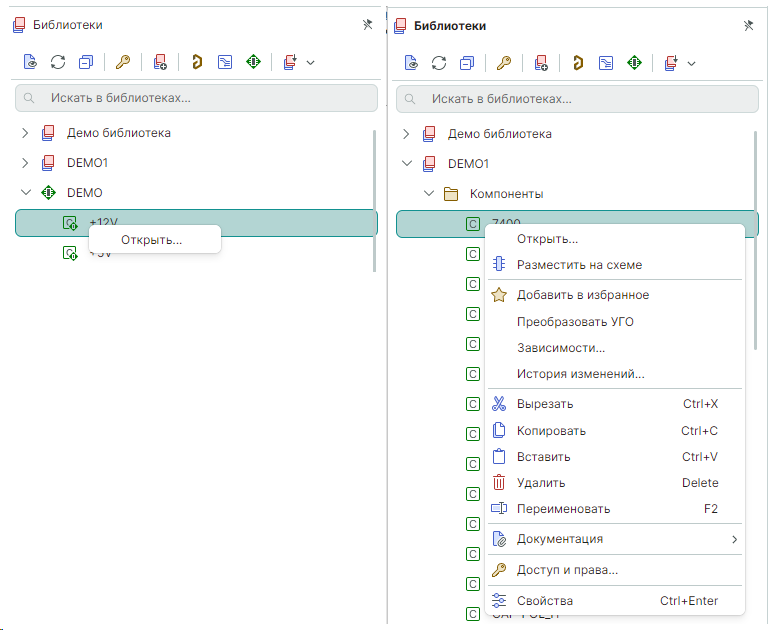

Рис. 3 Просмотр и размещение компонентов библиотеки P-CAD

На Рис. 4 слева показано контекстное меню для компонента, размещение которого на схеме невозможно, т.к. не найдено соответствие семейств и атрибутов в Стандартах системы Delta Design. На Рис. 4 справа показано контекстное меню для компонента, размещение которого доступно, т.к. найдено соответствие семейств и атрибутов в Стандартах системы.

Примечание! Компоненты, полученные для просмотра, возможно размещать на схеме проекта платы Delta Design только из контекстного меню, вызванного с выбранного компонента. Способ «Перетаскивание» или «Drag and drop» для таких компонентов недоступен.

Важно! При работе с библиотекой P-CAD способами, указанными выше, не меняйте место расположения полученного в Delta Design файла. Если месторасположение файла с библиотекой, которая была получена в Delta Design способами, указанными выше, будет изменено, система при новом сеансе работы не отобразит библиотеку в панели «Библиотеки».

Библиотека, которая была получена в системе способами, указанными выше, может быть преобразована и импортирована.
Для того чтобы импортировать библиотеку, которая ранее была получена только для просмотра:
1. Вызовите контекстное меню с такой библиотеки;
2. Выберите «Создать библиотеку Delta Design...», см. Рис. 4.

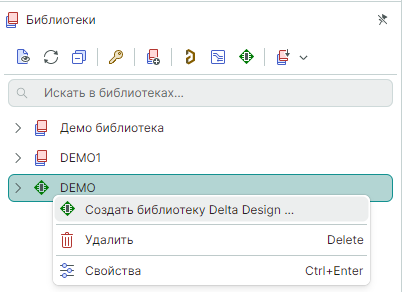

Рис. 4 Создание библиотеки Delta Design

Система отобразит окно Мастера импорта библиотеки P-CAD.
Подробнее о работе Мастера импорта библиотеки P-CAD см. Импорт библиотеки P-CAD.
