Импорт библиотеки P-CAD

Важно! Система Delta Design поддерживает импорт библиотек только в формате ASCII, с расширением .LIA. Файлы бинарного формата (.LIB) необходимо преобразовать стандартными средствами P-CAD.

Библиотеки импортируются в полном составе: компоненты (Components), УГО (Symbols), посадочные места (Patterns) и контактные площадки (PadStyles).
Система Delta Design поддерживает все возможные комбинации параметров библиотеки P-CAD в единицах измерения: мм и мил.
Система Delta Design поддерживает многосекционные (многогейтовые) компоненты (гомогенные, гетерогенные, и альтернативные представления (Alternate Views) IEEE и DeMorgan).
Импорт библиотеки P-CAD осуществляется с помощью Мастера импорта.
Для импорта библиотеки P-CAD в систему Delta Design реализованы три варианта :

• Первый вариант — в главном меню «Файл» → выберите «Импорт» → «Библиотека P-CAD (LIA)…», см. Рис. 1.

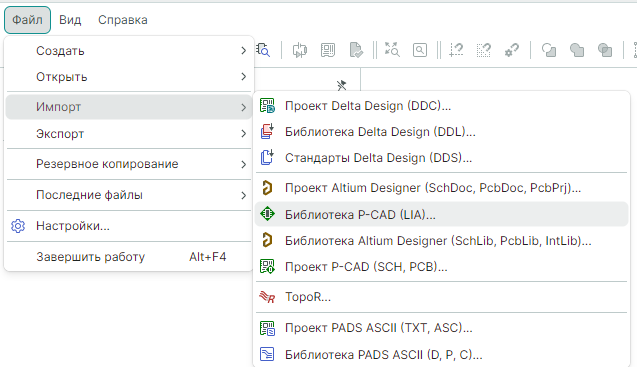

Рис. 1 Вызов мастера импорта из главного меню

• Второй вариант — вызовите контекстное меню с любого пустого места панели «Библиотеки» и выберите «Импортировать из» → «Библиотека P-CAD (LIA)…», см. Рис. 2.

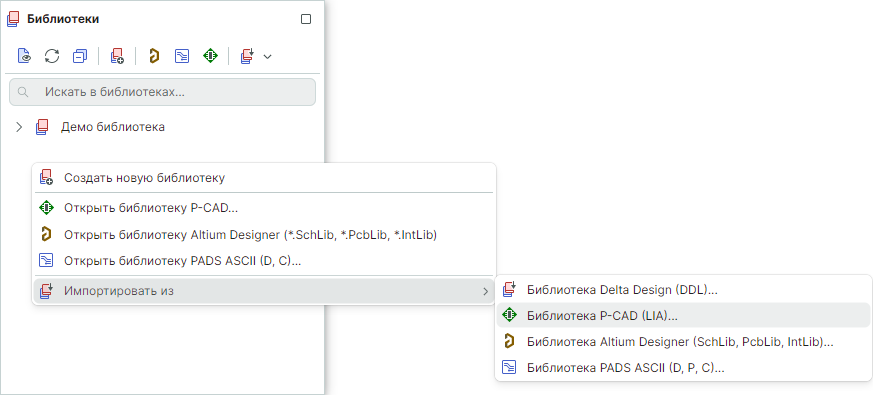

Рис. 2 Вызов мастера импорта из контекстного меню панели «Библиотеки»

• Третий вариант — вызовите из панели инструментов «Библиотеки» раскрывающейся список «Импорт библиотеки» и выберите «Импорт библиотеки P-CAD (LIA)», см. Рис. 3.

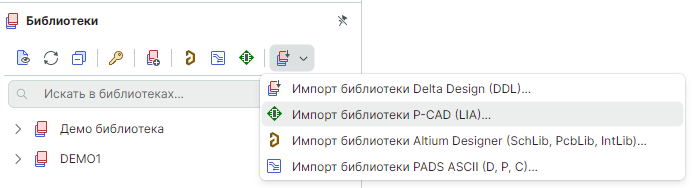

Рис. 3 Вызов мастера импорта из панели инструментов «Библиотеки»

После выбора инструмента «Импорт библиотеки P-CAD» отображается окно «Мастер импорта библиотеки P-CAD», в котором следует выполнить все настройки, см. Рис. 4.

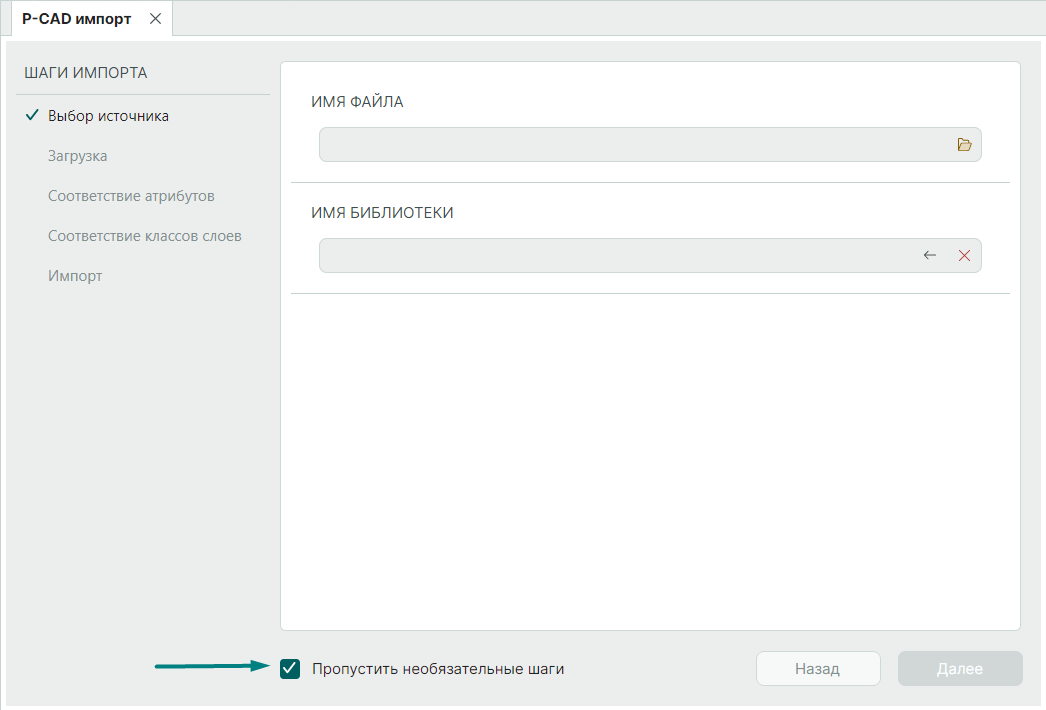

Рис. 4 Окно «Мастер импорта библиотеки P-СAD»

Совет! Перед началом работы с мастером, если шаги мастера выполняются впервые, рекомендуется снять флаг в поле «Пропустить необязательные шаги», расположенном в нижнем левом углу окна мастера.

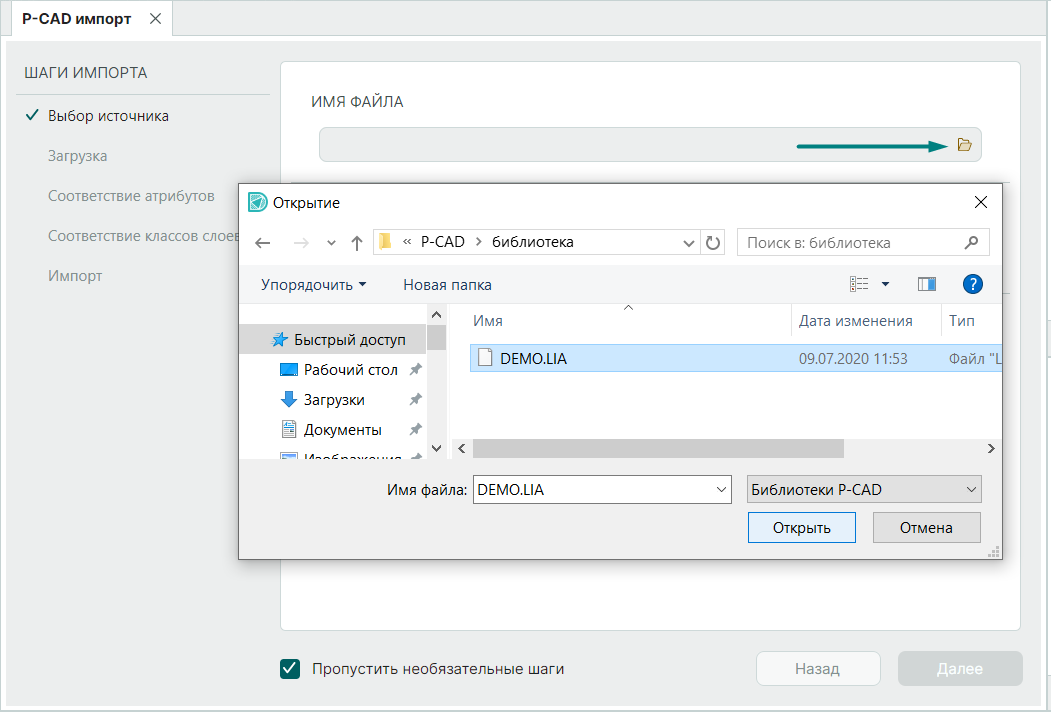

1. Укажите путь к импортируемому файлу, нажав в поле «Имя файла», см. Рис. 5.


Рис. 5 Выбор импортируемого файла

Важно! Убедитесь, что импортируемый файл имеет расширение *.LIA.

2. В поле «Имя библиотеки» автоматически будет проставлено имя. При необходимости имя можно изменить.
3. Нажмите «Далее» для загрузки библиотеки.
4. После завершения загрузки и проверки файла система отобразит список сообщений, см. Рис. 6.

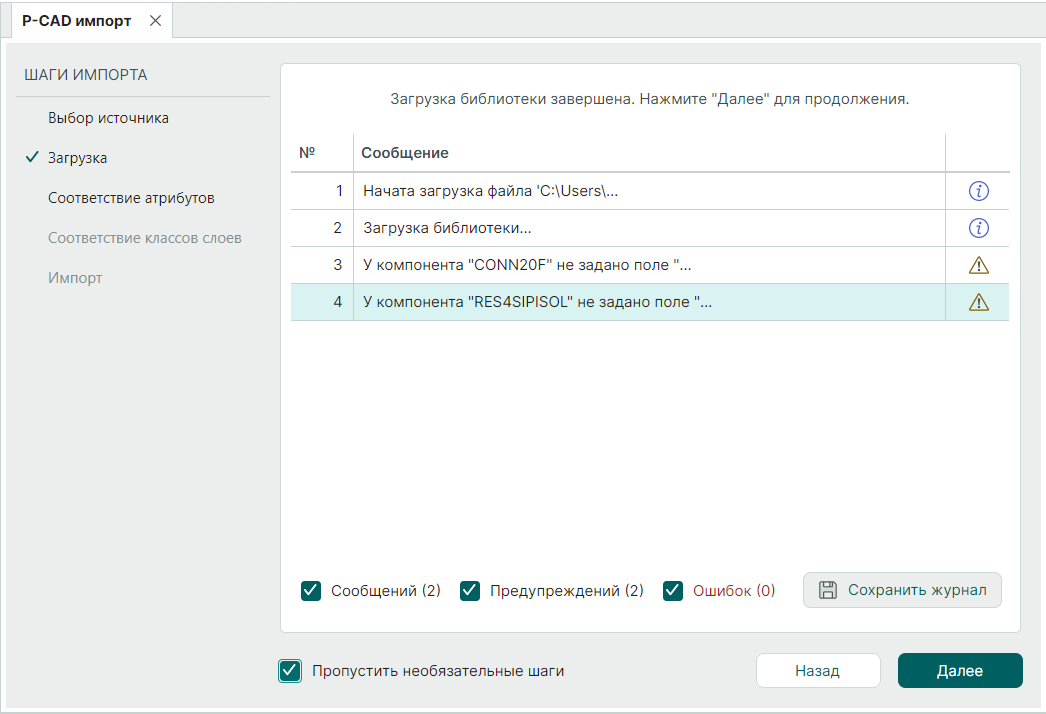

Рис. 6 Данные по завершении процесса загрузки библиотеки

Примечание! После завершения процесса импорта в окне мастера с помощью элементов, расположенных внизу окна, можно отфильтровать сообщения, а также сохранить журнал по процессу.
- « Сообщение» – установка флага в чек-бокс включает отображение записей об успешно выполненной операции;
- « Предупреждение» – установка флага в чек-бокс включает отображение предупреждений о возможных ошибках в импортируемых элементах;

- « Ошибка» – установка флага в чек-бокс включает отображение записей об ошибках, возникших во время импорта;
- « » – кнопка для сохранение журнала импорта в текстовый файл.

5. Нажмите «Далее» для перехода к этапу Сопоставление атрибутов.
6. Выполните сопоставление и назначьте компонентам системные атрибуты, см. Рис. 7.

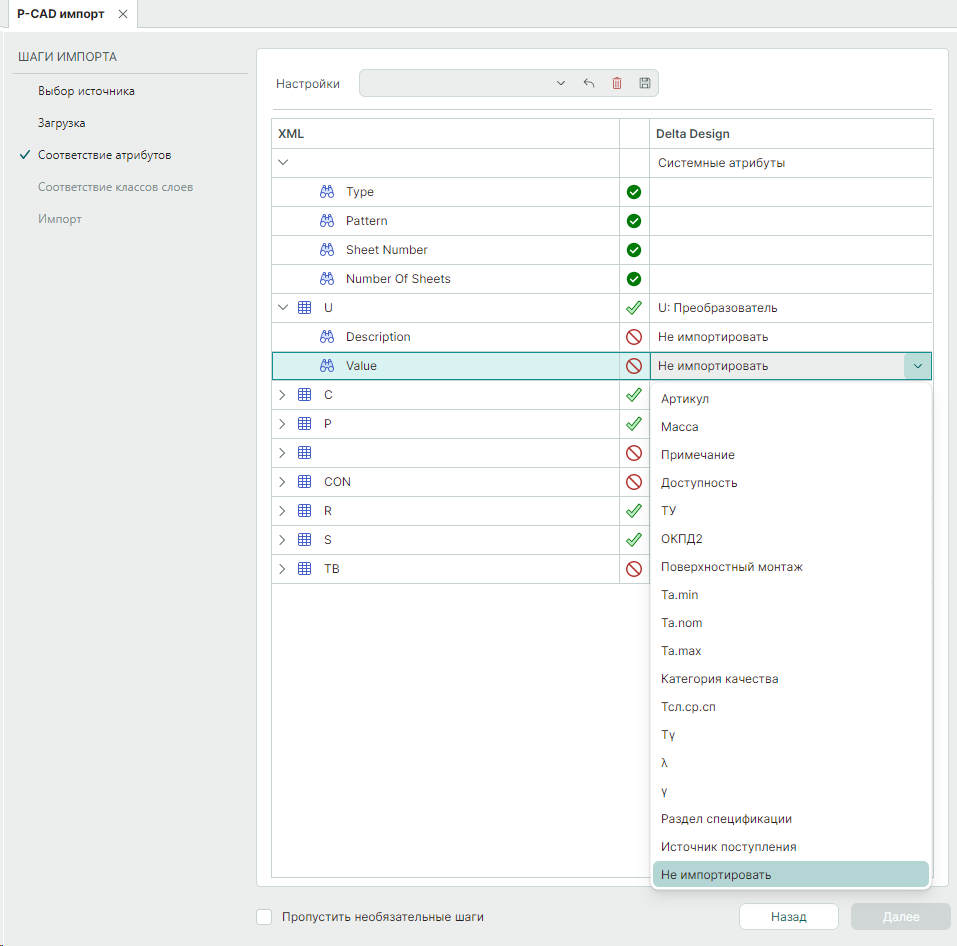

Рис. 7 Соответствие атрибутов

Примечание! В таблице сопоставления есть обозначения статуса сопоставления при импорте:
- – атрибут/компонент не будет импортирован, т.к. не задано соответствие;
- – атрибут/компонент будет импортирован полностью, т.к. задано соответствие;
- – импортируемому компоненту выбрано соответствующее семейство в Delta Design, атрибуты, помеченные символом , будут импортированы;
- – в рамках одного компонента есть атрибуты, которым задано идентичное значение соответствия или поле значения пустое.

7. Нажмите «Далее».
8. Сопоставьте при необходимости классы слоев, которые использованы в импортируемой библиотеке, с используемыми в системе. В левом столбце указываются классы слоев, которые содержатся в импортируемом файле библиотеки. В правом столбце для импортируемого класса необходимо выбрать соответствие тому или иному классу слоя, существующему в системе, либо выбрать отметку, что данный класс слоя импортирован не будет.
9. Нажмите «Далее».
10. Дождитесь завершения процесса. После завершения импорта файла система отобразит список сообщений, см. Рис. 8.

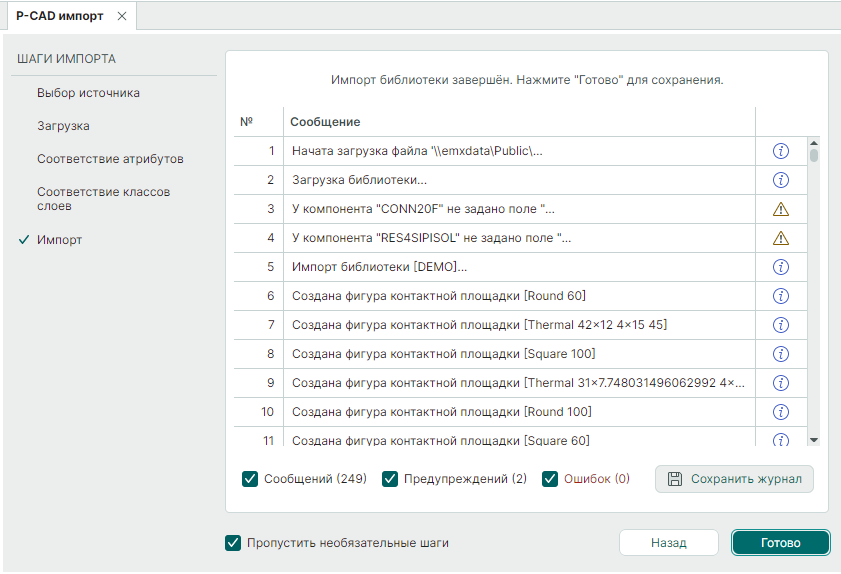

Рис. 8 Завершение операции импорта

Примечание! После завершения процесса импорта в окне мастера с помощью элементов, расположенных внизу окна, можно отфильтровать сообщения, а также сохранить журнал по процессу.
- « Сообщение» – установка флага в чек-бокс включает отображение записей об успешно выполненной операции;
- « Предупреждение» – установка флага в чек-бокс включает отображение предупреждений о возможных ошибках в импортируемых элементах;

- « Ошибка» – установка флага в чек-бокс включает отображение записей об ошибках, возникших во время импорта;
- « » – кнопка для сохранение журнала импорта в текстовый файл.

11. Нажмите «Готово» и библиотека будет размещена в панели «Библиотеки».
    Компоненты импортированной библиотеки, помеченные восклицательным знаком (к примеру, ), содержат ошибки, проверка на которые была выполнена при импорте. Их дальнейшее использование в проекте возможно только после исправления ошибок.
    Для получения списка выявленных ошибок следует запустить проверку компонента, ознакомиться со списком ошибок в панели «Список ошибок» и устранить их.
    Для размещения на схеме проекта платы Delta Design компонента импортированной библиотеки при активном редакторе схемы вызовите в панели «Библиотеки» контекстное меню с компонента и выберите «Разместить на схеме...», см. Рис. 9.

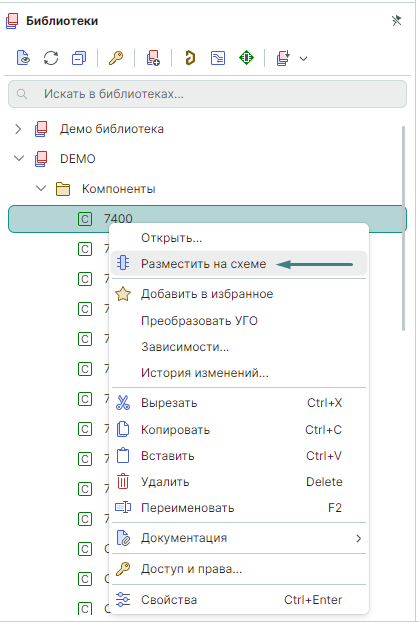

Рис. 9 Просмотр и размещение компонентов библиотеки P-CAD

На Рис. 10 размещение компонента доступно, так как найдено соответствие семейств и атрибутов этого компонента в Стандартах системы.
Если при импорте библиотеки P-CAD не найдено соответствие семейств и атрибутов компонента в Стандартах системы, то размещение этого компонента на схеме невозможно.

Примечание! Компоненты импортированной библиотеки возможно размещать на схеме проекта платы Delta Design как из контекстного меню, вызванного с выбранного компонента, так и способом «Перетаскивание» или «Drag and drop».
