Проверка библиотеки

Проверка библиотеки на соответствие правилам ERC распространяется на все объекты библиотеки: компоненты, контактные площадки и посадочные места.
Для запуска проверки библиотеки:
1. Выберите библиотеку, которую необходимо проверить.
2. Из контекстного меню выберите «Проверка...», Рис. 1.

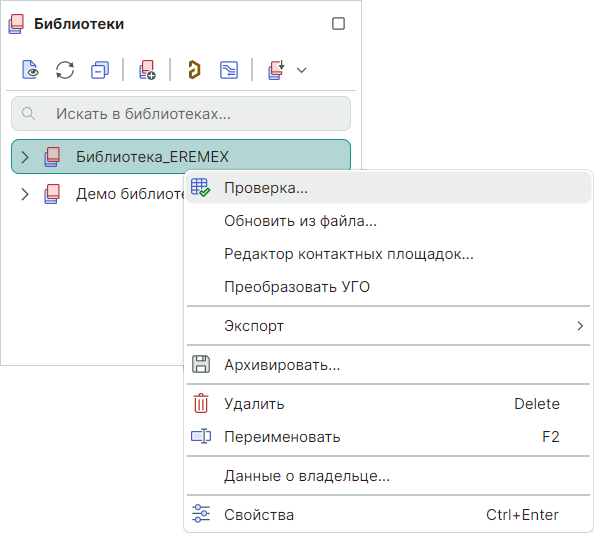

Рис. 1 Запуск проверки библиотеки

3. Система запустит процесс проверки библиотеки, см. Рис. 2.

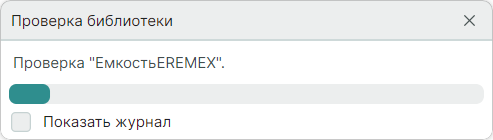

Рис. 2 Отображение процесса проверки библиотеки

При установленном флаге в чек-боксе «Показать журнал» будет отображаться построчно объект, который проверятся в текущий момент.
4. Дождитесь окончания проверки, см. Рис. 3.

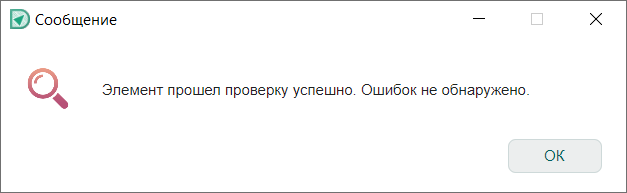

Рис. 3 Системное сообщение об отсутствии ошибок

В панели «Журналы» отображаются найденные в ходе проверки библиотеки ошибки с пояснительными комментариями, см. Рис. 4.

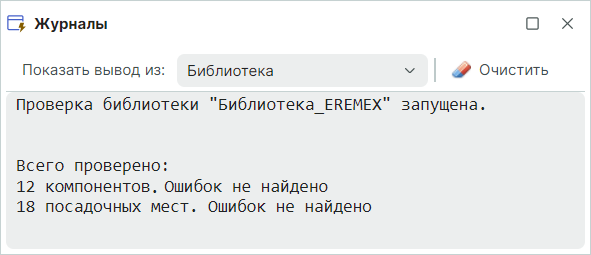

Рис. 4 Отображение ошибок в панели «Журналы»
