Свойства области металлизации¶

После размещения область металлизации представлена только в виде контура. Чтобы создать полноценную область металлизации, необходимо правильно задать ее свойства.

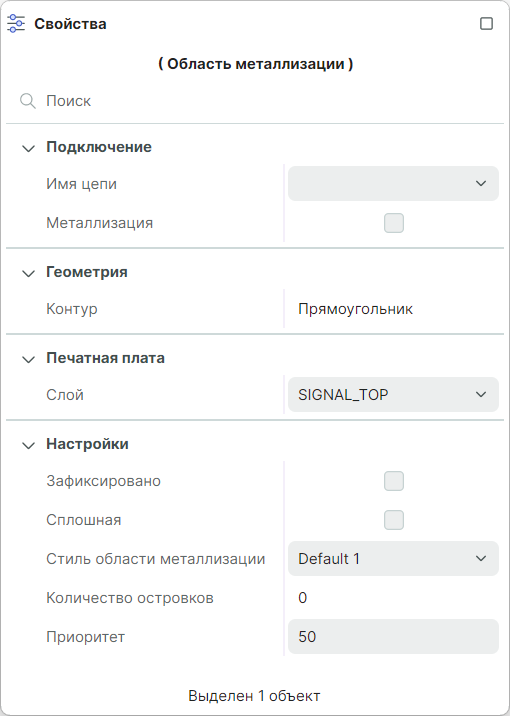

Область металлизации обладает рядом свойств, см. Рис. 1.

Группа «Подключение»:

«Имя цепи» – имя цепи, в состав которой входит область металлизации. Выбор цепи осуществляется из выпадающего списка соединений проекта.
«Металлизация» – при установке флага в чек-боксе производится заполнение области металлизации проводящим рисунком.

Группа «Геометрия» – информация о форме контура области металлизации.
Группа «Печатная плата» – слой, на котором расположена область металлизации. Выбор слоя осуществляется из выпадающего списка.
Группа «Настройки»:

«Зафиксировано» – параметры области металлизации не активны для изменений при установке флага в чек-боксе.
«Сплошная» – выполнение сплошной заливки области металлизации при установке флага в чек-бокс.
«Стиль области металлизации» – выбор стиля области металлизации из выпадающего списка определенных стилей настраиваемых параметров.
«Количество островков» – количество отдельных элементов области металлизации. Это справочное свойство, которое изменяется только при изменении области металлизации.
«Приоритет» – порядковый номер, указывающий какой по счету будет заполняться данная область металлизации при одновременном заполнении нескольких областей. Первой заполняется область металлизации, которой присвоен наименьший номер.

Примечание! Отдельные элементы областей металлизации появляются при наложении области металлизации и других объектов печатной платы. Так, например, трек, пересекающий область металлизации, делит ее на два островка (если область и трек относятся к разным цепям).
