Размещение чертежа посадочного места

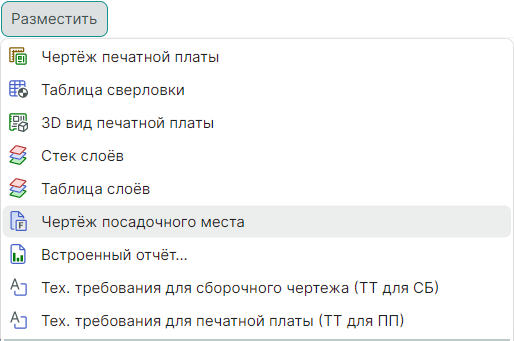

Инструмент размещения чертежа любого посадочного места из базы данных доступен из раздела главного меню «Разместить» → «Чертеж посадочного места», а также из контекстного меню «Инструменты», см. Рис. 1.

Рис. 1 Вызов инструмента размещения чертежа посадочного места

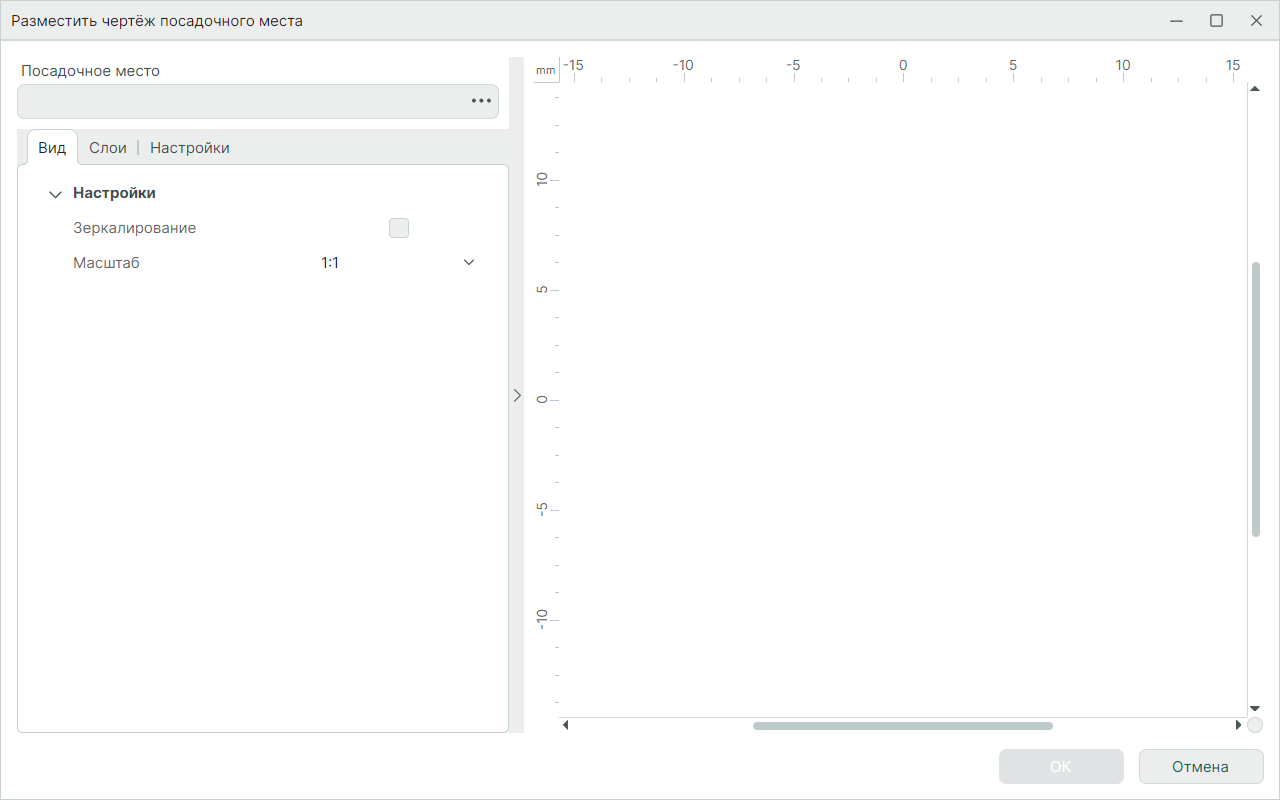

После вызова инструмента «Разместить чертеж посадочного места» открывается окно, где в левой части задаются параметры отображения чертежа, справа – область предварительного просмотра. По умолчанию не выбрано ни одно посадочное место и область предварительного просмотра будет отображать вид посадочного места только после выбор, см. Рис. 2.

Рис. 2 Окно настроек размещаемого чертежа посадочного места

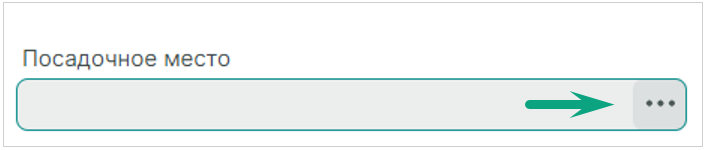

В поле «Посадочное место» может быть выбрано посадочное место из любой библиотеки, изображение которого должно быть размещено на чертеже, см. Рис. 3.

Рис. 3 Переход к выбору посадочного места

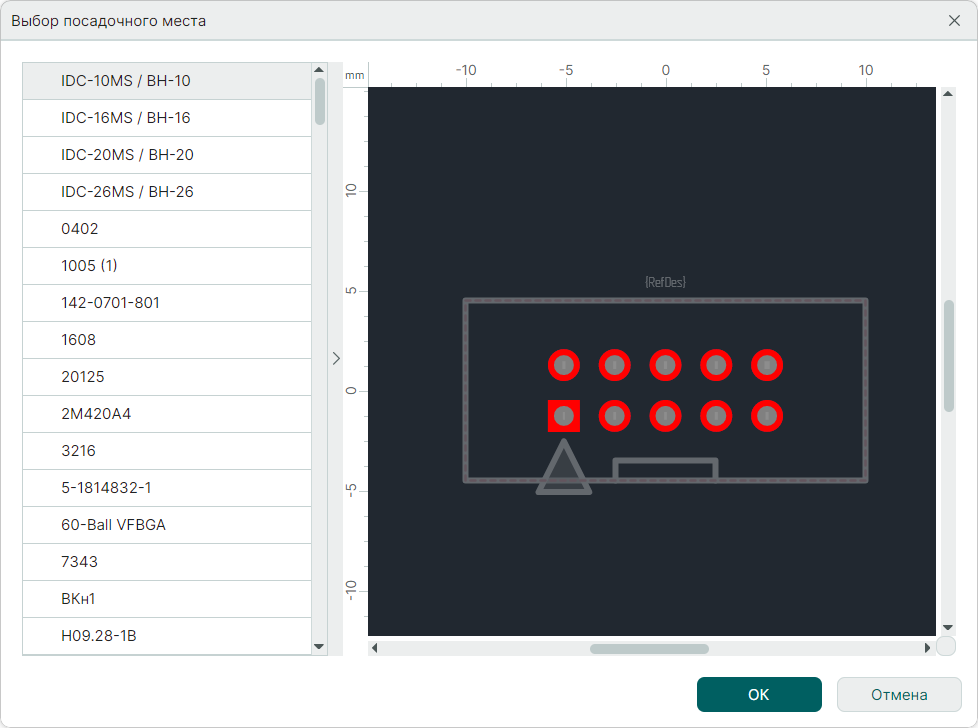

При нажатии на кнопку в правой части поля, как показано на рисунке выше, отобразится окно, в котором производится выбор посадочного места, имеющегося в базе данных, см. Рис. 4.

Рис. 4 Окно выбора посадочного места из базы данных

Настройки размещения чертежа посадочного места аналогичны настройкам размещения чертежа печатной платы.
