Размещение чертежа печатной платы

Инструмент размещения чертежа платы доступен из раздела главного меню «Разместить» → «Чертеж печатной платы», а также из контекстного меню «Инструменты», см. Рис. 1.

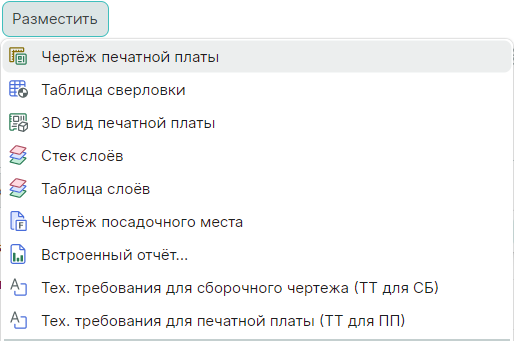

Рис. 1 Вызов инструмента размещения чертежа печатной платы

После вызова инструмента «Разместить чертеж печатной платы» открывается окно, в левой части задаются параметры отображения чертежа, справа – область предварительного просмотра, см. Рис. 2.

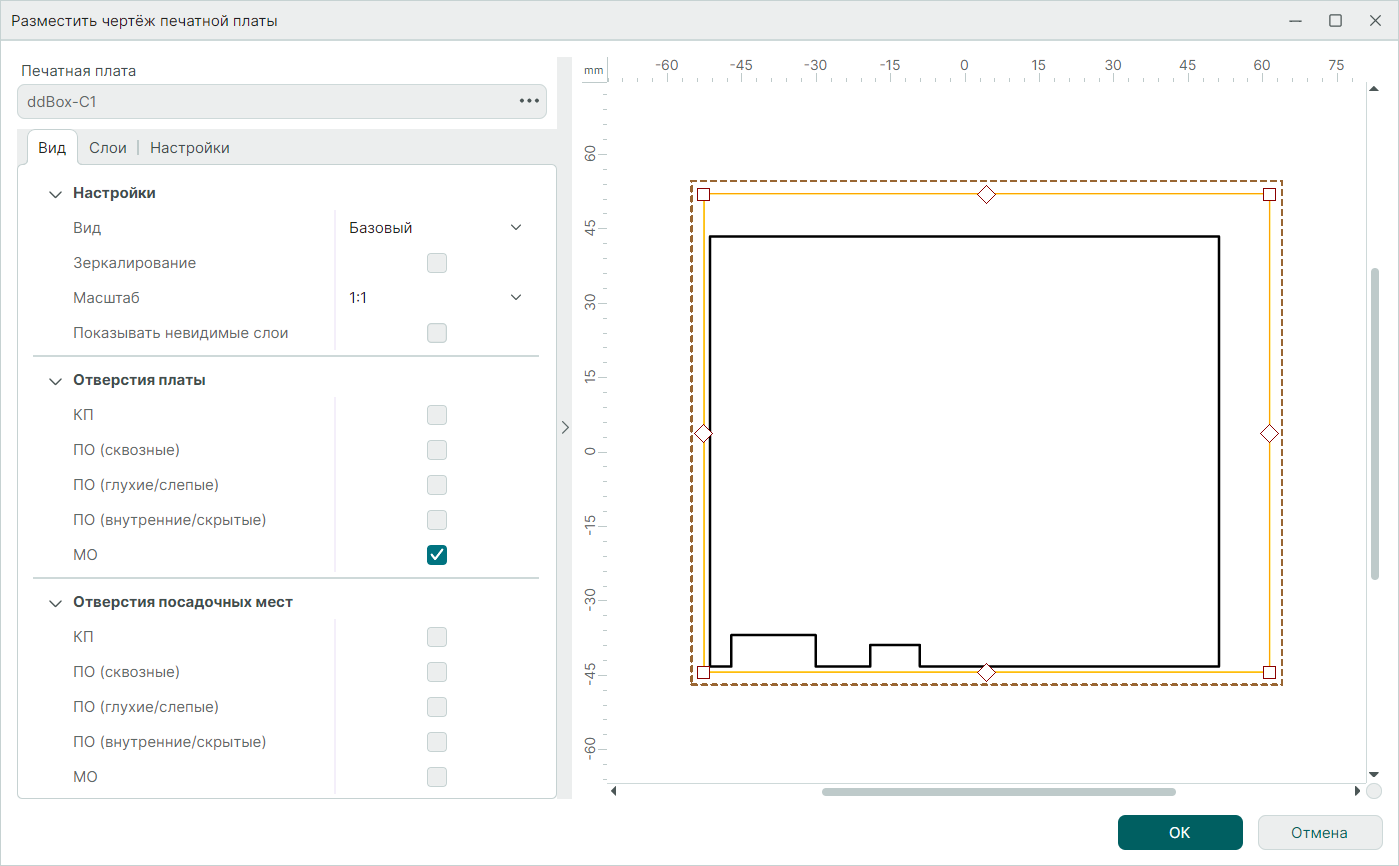

Рис. 2 Окно настроек для размещаемого чертежа печатной платы

В поле «Печатная плата» укажите проект, чертеж платы которого должен быть размещен на чертеже. По умолчанию задается проект, в дереве которого был создан текущий чертеж, см. Рис. 3.

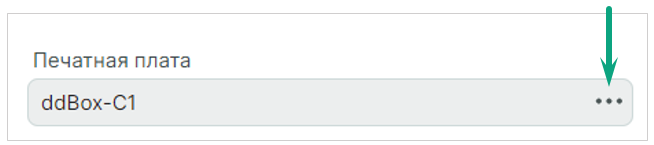

Рис. 3 Переход к выбору проекта печатной платы

При нажатии на кнопку в правой части поля открывается окно, в котором можно выбрать любой проект, имеющийся в базе данных, см. Рис. 4.

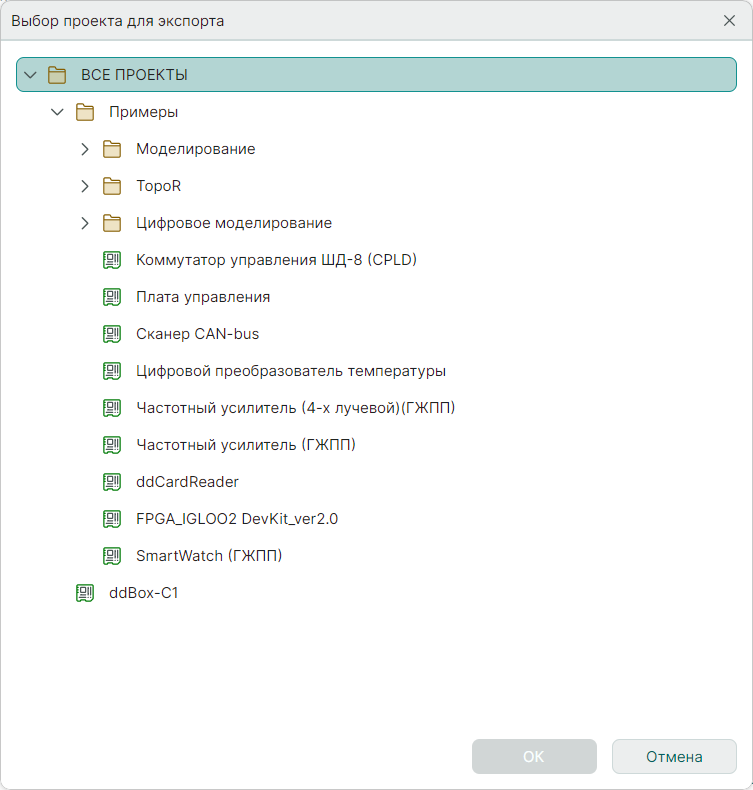

Рис. 4 Выбор проекта печатной платы

Вкладка «Вид»
Вкладка «Вид» содержит разделы:

• «Настройки»;
• «Отверстия платы»;
• «Отверстия посадочных мест».

В разделе «Настройки» из выпадающего меню произведите выбор вида платы для размещения в редакторе чертежа, см. Рис. 5.

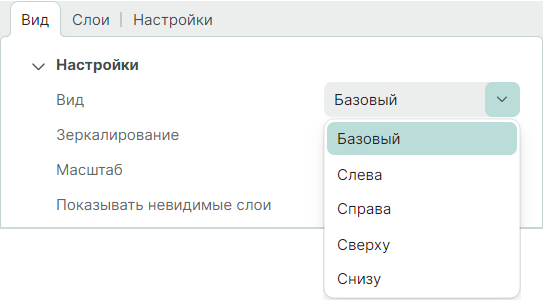

Рис. 5 Доступные виды печатной платы

Любой выбранный вид будет иметь зеркальное отображение, если установить флаг в поле «Зеркалирование», см. Рис. 6.

Рис. 6 Включение зеркального отображения

С помощью выпадающего меню «Масштаб» задайте кратность увеличения или уменьшения вида платы на чертеже относительно проектируемого размера, см. Рис. 7.

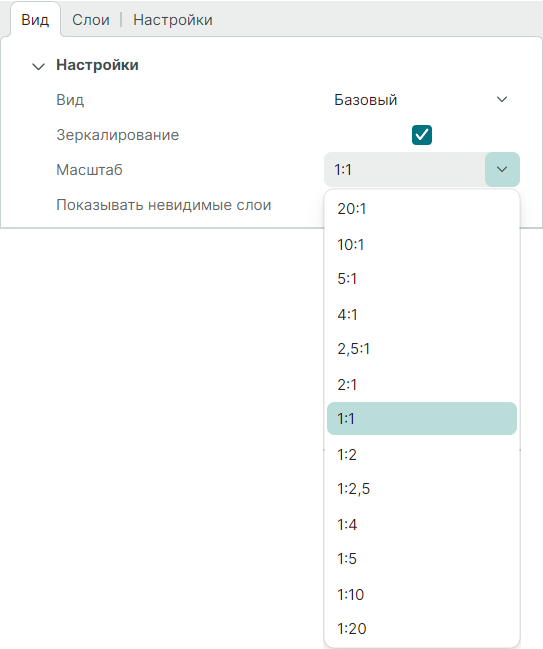

Рис. 7 Выбор масштаба

При установке флага в поле «Показывать невидимые слои» на чертеже будут отображены слои, которые не видны с поверхности платы, см. Рис. 8.

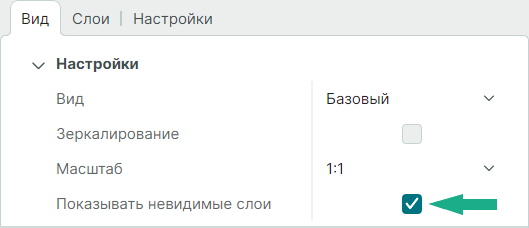

Рис. 8 Отображение невидимых слоев

В разделах «Отверстия платы» и «Отверстия посадочных мест» с помощью установки флагов выберите отверстия платы и отверстия посадочных мест необходимые для отображения на чертеже платы, см. Рис. 9.

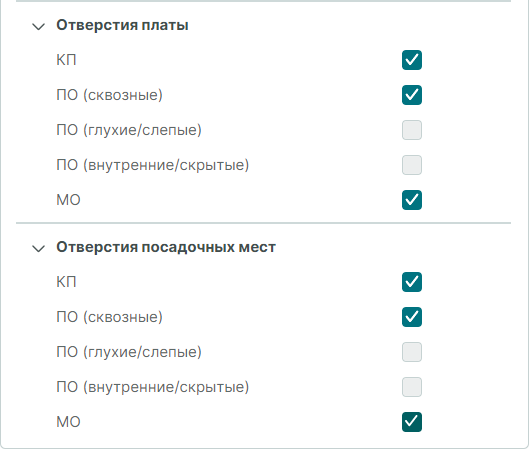

Рис. 9 Выбор отвертстий для отображения

Вкладка «Слои»
Во вкладке «Слои» происходит настройка отображения чертежа по слоям. По умолчанию флагами отмечены слои DRILL и BOARD_OUTLINE.
В чертеж выгружаются слои, существующие на плате, с аналогичными названиями, но с добавлением префикса, соответствующего стороне платы, выбранной для размещения на чертеже (например, префикс VBASEF_ соответствует базовому виду, префикс VLEFTF_ – виду слева и т.д.).
Любой слой платы может быть включен или не включен в состав слоев чертежа, что регулируется при помощи чек-боксов напротив каждого слоя. Каждый слой платы может быть размещен на слой чертежа с названием, сформированным системой, на основное поле, на слой редактирования штампа или на слой с новым названием, см. Рис. 10.

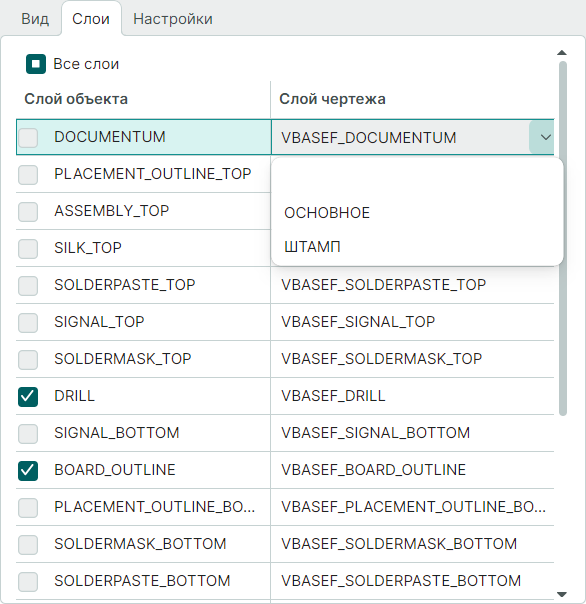

Рис. 10 Настройка отображения слоев

При размещении второго и последующих чертежей в списке слоев «Слой чертежа» для каждого слоя при помощи выпадающего списка становится также доступно перемещение на любой другой слой, который был размещен с предыдущими чертежами печатной платы, см. Рис. 11.

Рис. 11 Настройка отображения слоев при размещении второго и последующих чертежей платы

Примечание! Для отображения на чертеже платы символов отверстий необходимо предварительно назначить символы (подробнее см. Таблица сверловки) и выбрать для отображения слой DOCUMENTUM.

Вкладка «Настройки»
Во вкладке «Настройки» устанавливаются границы видимой области, которая будет отображена в редакторе чертежа. В полях «Ширина» и «Высота» задайте ширину и высоту отображаемого поля. В полях «X» и «Y» введите положение левой нижней точки рамки видимой области объекта.
Изменение положения каждой границы области отображения по отдельности и всей фигуры в целом отображается в области предпросмотра. При установленном флаге «По сетке» любые перемещения границ будут осуществляться с привязкой к сетке.
Также во вкладке имеется переключатель единиц измерения, все значения положения координат и длин сторон отображаемой области пересчитываются автоматически при переключении, см. Рис. 12.

Рис. 12 Настройка видимой области
