Размещение компонентов на плате

Описание процесса размещения компонентов на плате представлено в Руководстве пользователя Редактор печатных плат.
При размещении компонента в областях гибко-жесткой платы стек контактных площадок размещенного компонента формируется на основе той области, в которой компонент был размещен первоначально.
Пример размещенного компонента с отображением свойств выделенной контактной площадки компонента и присвоенными параметрами стека контактных площадок представлен на Рис. 1.

Рис. 1 Отображение параметров стека КП компонента

При перемещении компонента в область другого стека печатной платы необходимо выполнить переразмещение данного компонента.
Процедура переразмещения обеспечит обновление параметров стека КП компонента.

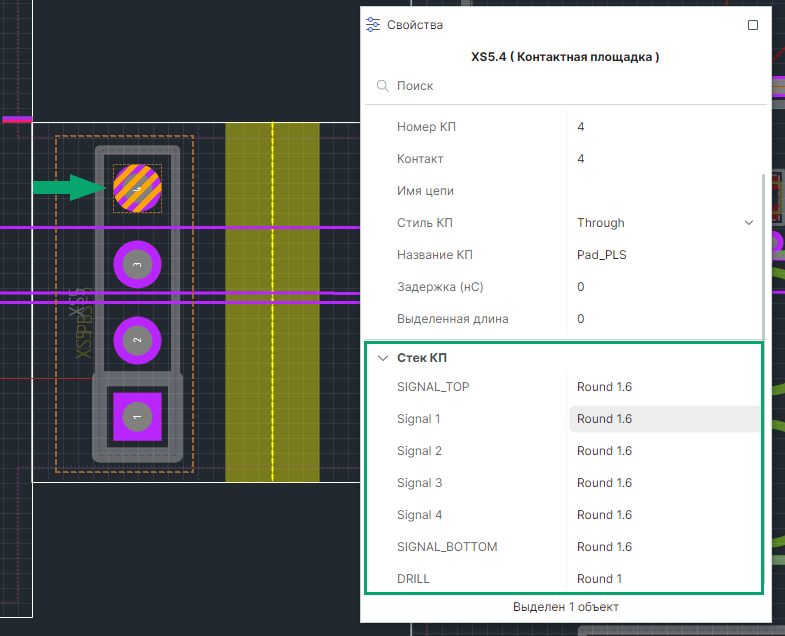

Пример компонента, перемещенного в область другого стека печатной платы, с отображением свойств выделенной контактной площадки компонента и присвоенными параметрами стека контактных площадок до выполнения процедуры переразмещения представлен на Рис. 2.

Рис. 2 Отображение параметров стека КП перемещенного компонента

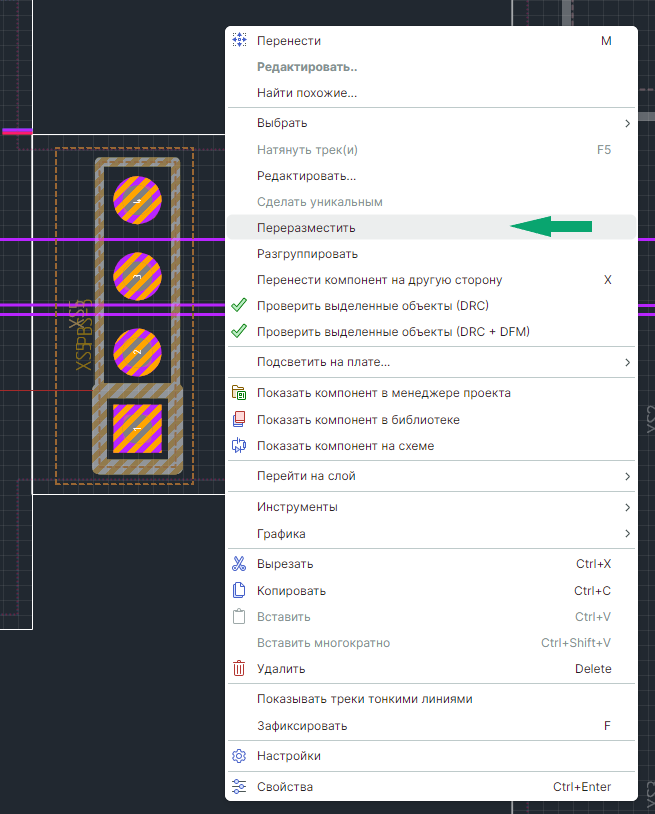

Для переразмещения компонента выберите компонент и в контекстном меню компонента нажмите «Переразместить», см. Рис. 3.

Рис. 3 Переразмещение компонента

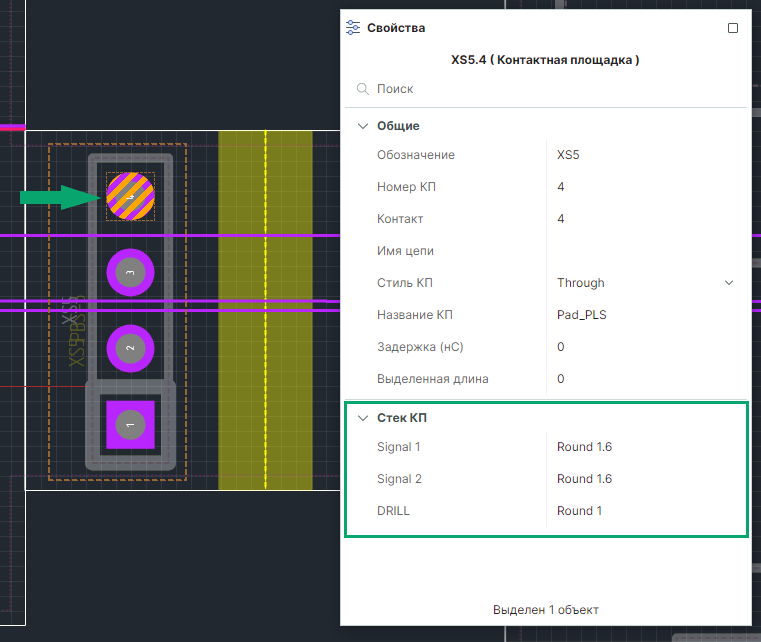

Пример переразмещенного компонента с отображением обновленных параметров стека КП представлен на Рис. 4.

Рис. 4 Отображение параметров стека КП переразмещенного компонента

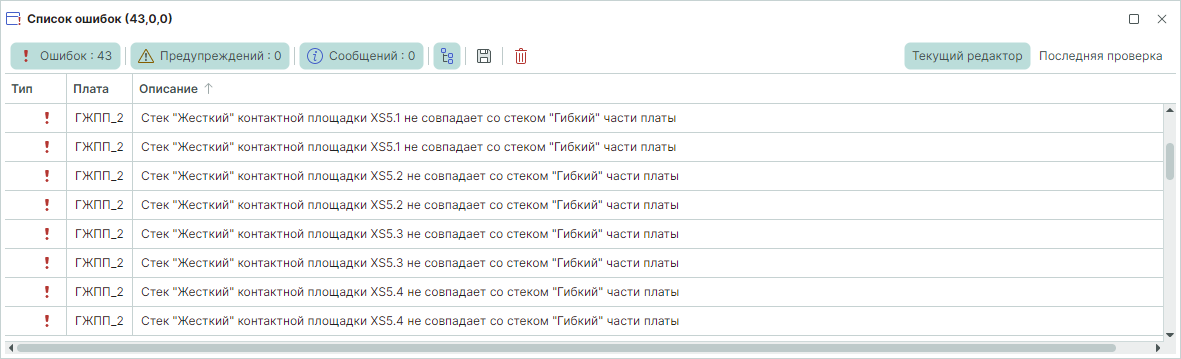

В случае если компонент был перемещен из первоначальной области стека в другую область стека печатной платы, но переразмещение компонента не производилось, DRC-проверка компонента выявит нарушения, см. Рис. 5.

Рис. 5 Сообщения об ошибках нессответствия стеков КП
