Разместить текст сверлением

Для размещения текста сверлением в проекте подготовки производства необходимо перейти на слой механической обработки. Описание процедуры создания слоя механической обработки представлено в разделе Настройки механической обработки. Описание процедуры выбора активного слоя представлено в разделе Переключение слоев.
После перехода на слой механической обработки в меню «Разместить» станут доступны для размещения объекты механической обработки.
Для размещения текста сверлением выберите в главном меню «Разместить» → «Текст сверлением», см. Рис. 1.

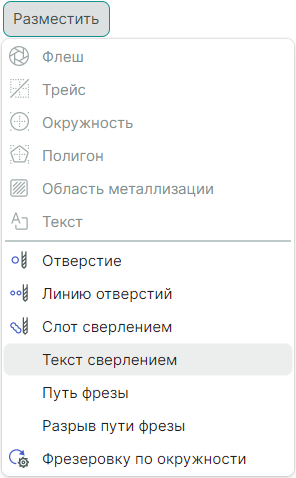

Рис. 1 Вызов инструмента

Также вызов инструмента доступен в контекстном меню редактора «Разместить на слое» → «Текст сверлением», см. Рис. 2.

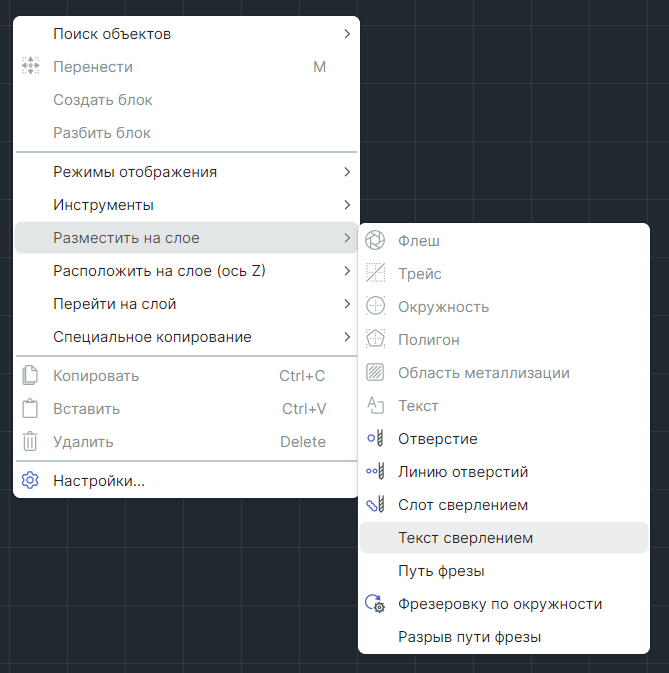

Рис. 2 Вызов инструмента из контекстного меню

Примечание! При размещении текста сверлением используются специализированные шрифты: «Inter-Thin» и «EremexDrill». Данные шрифты устанавливаются вместе с системой DeltaCAM. Если по каким-либо причинам при вызове инструмента «Текст сверлением» система DeltaCAM не обнаружит шрифты, то на экране отобразится сообщение об ошибке.

В отобразившемся окне «Инструменты мех. обработки» выберите инструмент и нажмите «Применить», см. Рис. 3.

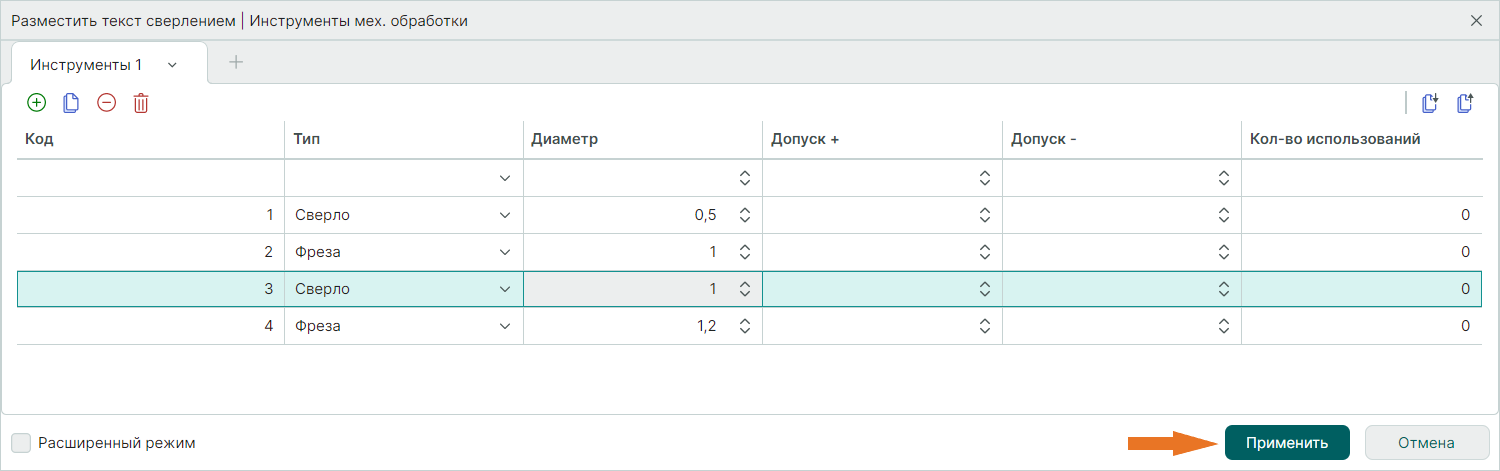

Рис. 3 Выбор инструмента механической обработки

Инструмент «Разместить текст сверлением» станет активен, в информационной панели в верхней части графического редактора отобразится название активного инструмента, также название активного инструмента и доступные свойства инструмента отображаются в панели «Свойства». Текущие координаты курсора отображаются в строке состояния графического редактора , см. Рис. 4.

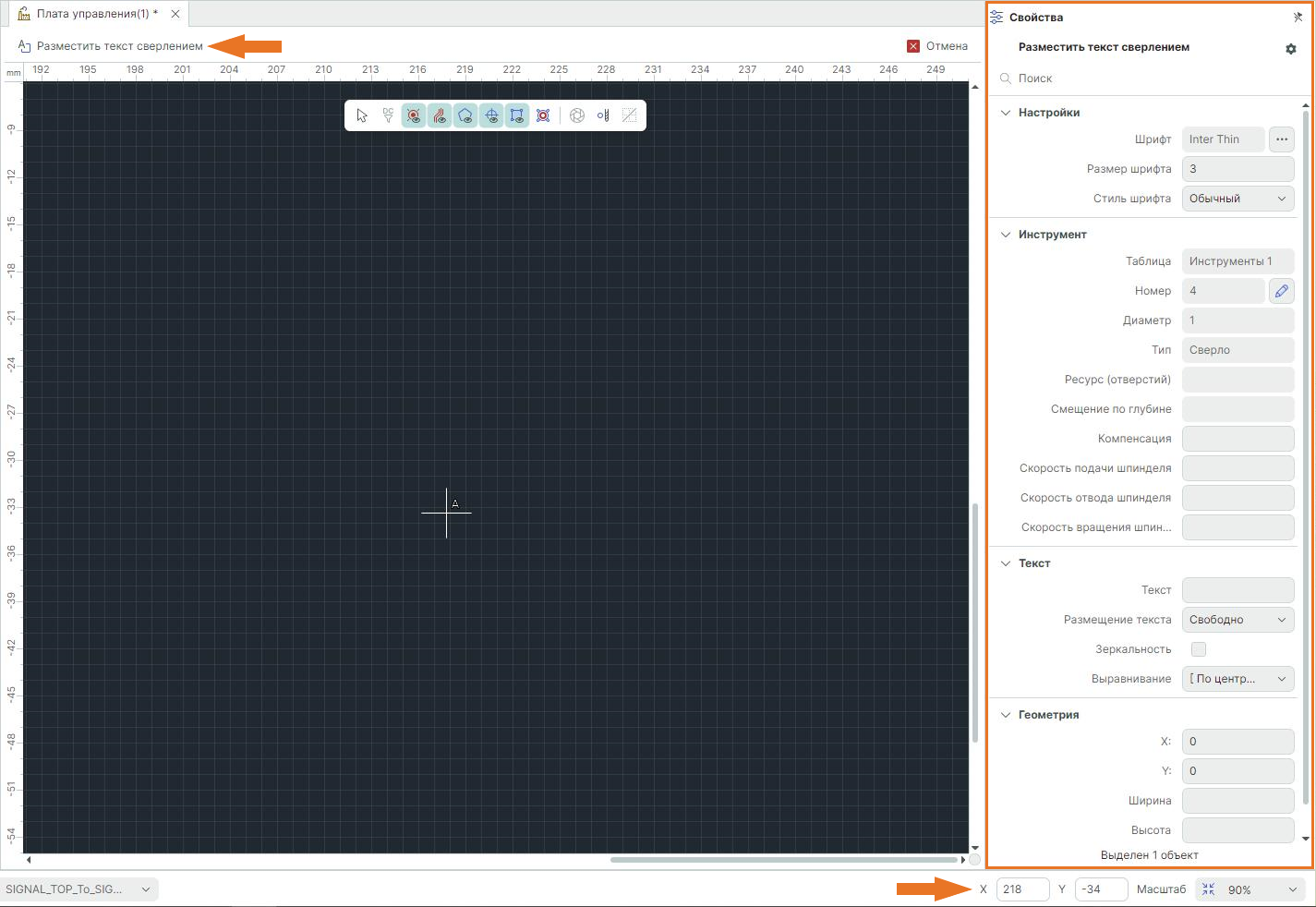

Рис. 4 Размещение текста сверлением

Для размещения текста нажмите левую кнопку мыши и в отобразившемся поле введите текст с клавиатуры, см. Рис. 5.

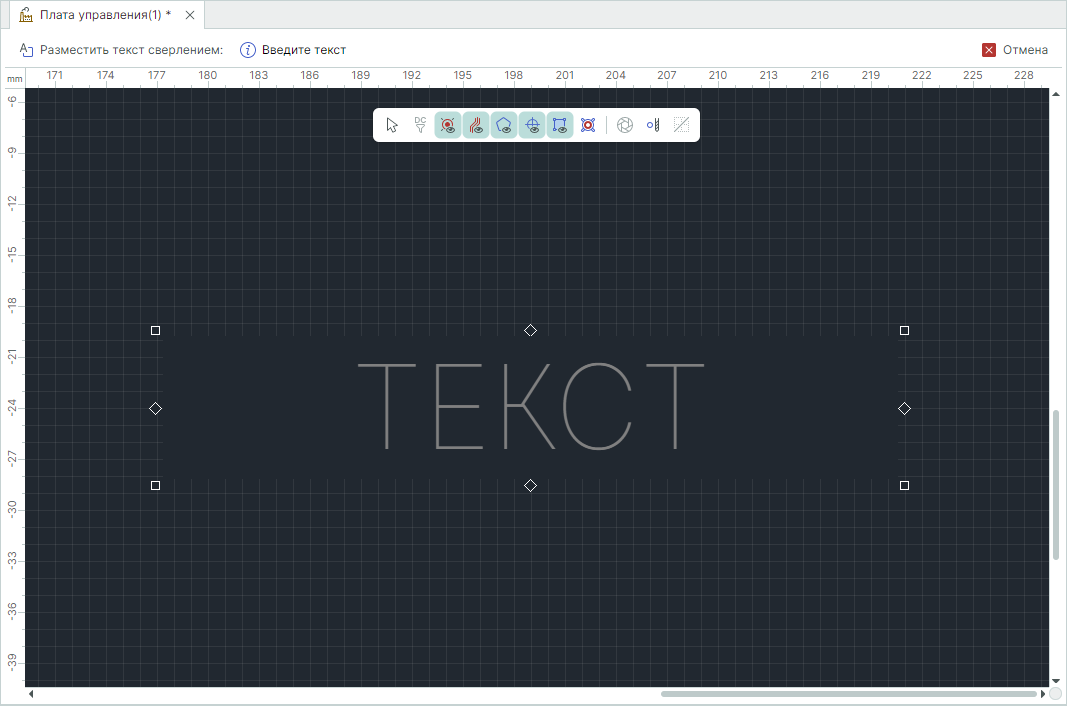

Рис. 5 Ввод текста

После того как текст введен, нажмите левой кнопкой мыши в свободном месте графического редактора для завершения размещения текста или используйте клавишу «Enter».
