Разместить слот сверлением

Инструмент «Слот сверлением» предназначен для формирования линейных пазов как под металлизацию, так и без. Представляет собой группу сильно перекрывающихся отверстий.
Для размещения слота сверлением в проекте подготовки производства необходимо перейти на слой механической обработки. Описание процедуры создания слоя механической обработки представлено в разделе Настройки механической обработки. Описание процедуры выбора активного слоя представлено в разделе Переключение слоев.
После перехода на слой механической обработки в меню «Разместить» станут доступны для размещения объекты механической обработки.
Для размещения слота сверлением выберите в главном меню «Разместить» → «Слот сверлением», см. Рис. 1.

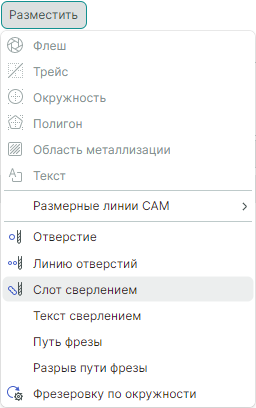

Рис. 1 Вызов инструмента

Также вызов инструмента доступен в контекстном меню редактора «Разместить на слое» → «Слот сверлением», см. Рис. 2.

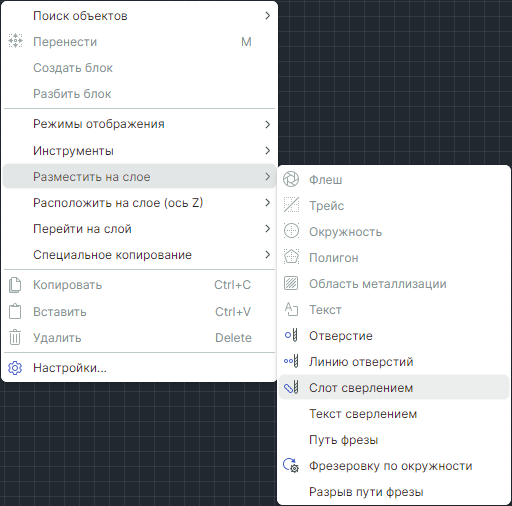

Рис. 2 Вызов инструмента из контекстного меню

В отобразившемся окне «Инструменты мех. обработки» выберите инструмент и нажмите «Применить», см. Рис. 3.

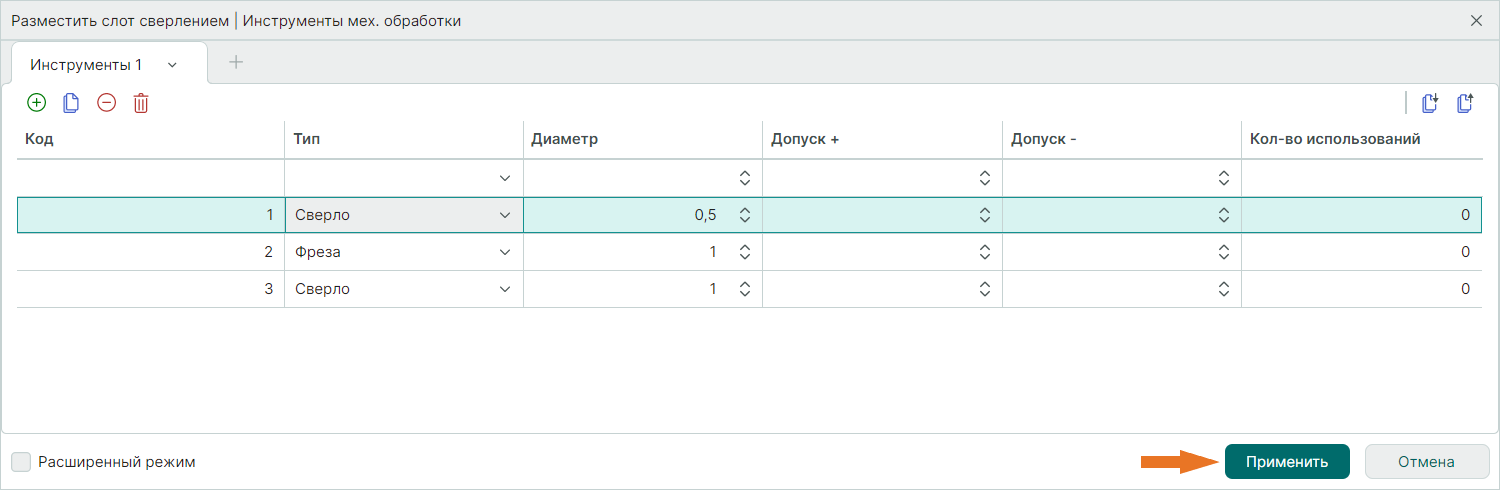

Рис. 3 Выбор инструмента механической обработки

Инструмент «Разместить слот сверлением» станет активен, в информационной панели в верхней части графического редактора отобразится название активного инструмента, также название активного инструмента и доступные свойства инструмента отображаются в панели «Свойства». Текущие координаты курсора отображаются в строке состояния графического редактора, см. Рис. 4.

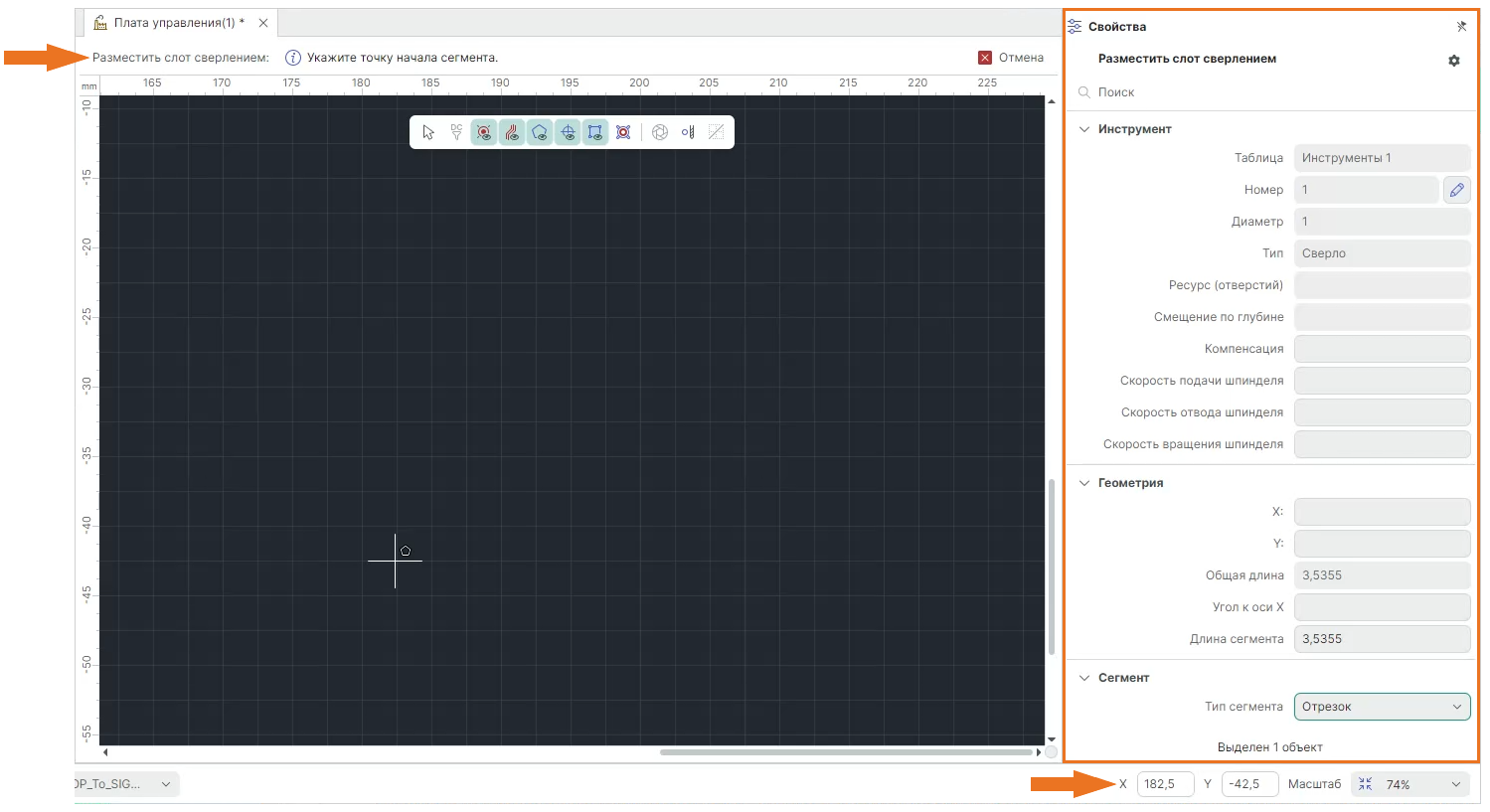

Рис. 4 Размещение слота сверлением

Примечание! При размещении слота сверлением размещается полилилиния, которая состоит из отверстий, центры которых расположенных на расстоянии, равном 1/2 диаметра отверстия.

Для размещения начальной точки нажмите левую кнопку мыши, для размещения конечной точки сегмента переместите курсор мыши в заданное положение и нажмите левую кнопку мыши, инструмент «Разместить слот сверлением» остается активен и позволяет размещать неограниченное количество сегментов, см. Рис. 5.

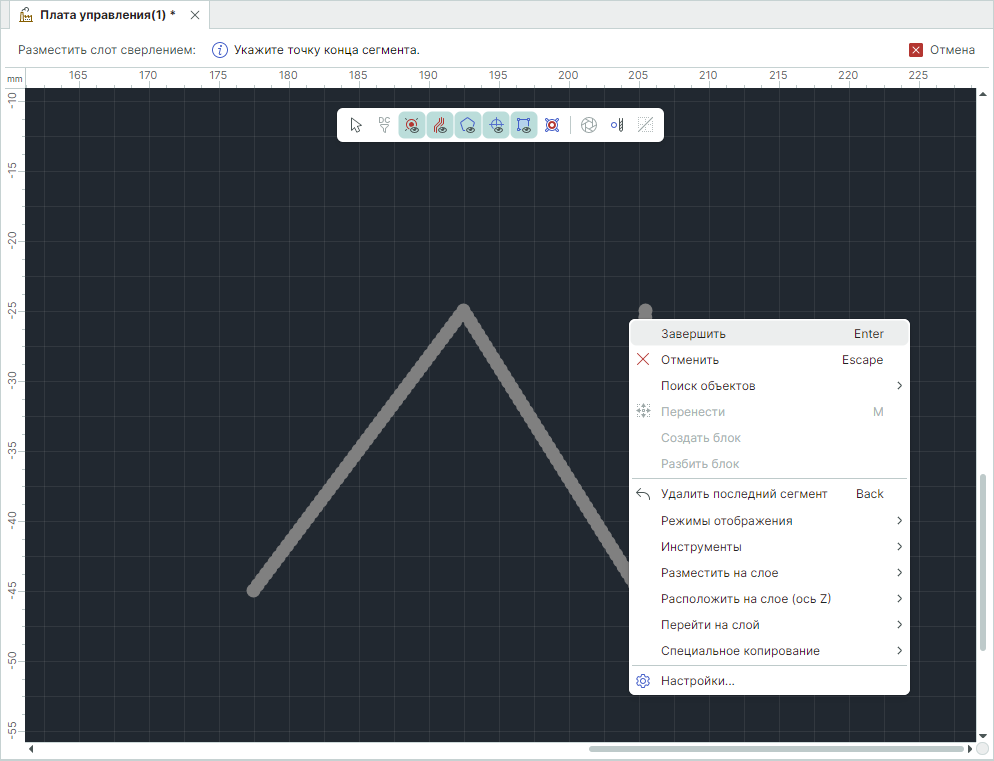

Рис. 5 Завершение размещения слота сверлением

Для выхода из инструмента вызовите контекстное меню и выберите «Отменить», также кнопка завершения работы инструмента «Отменить» доступна на информационной панели графического редактора, см. Рис. 6.

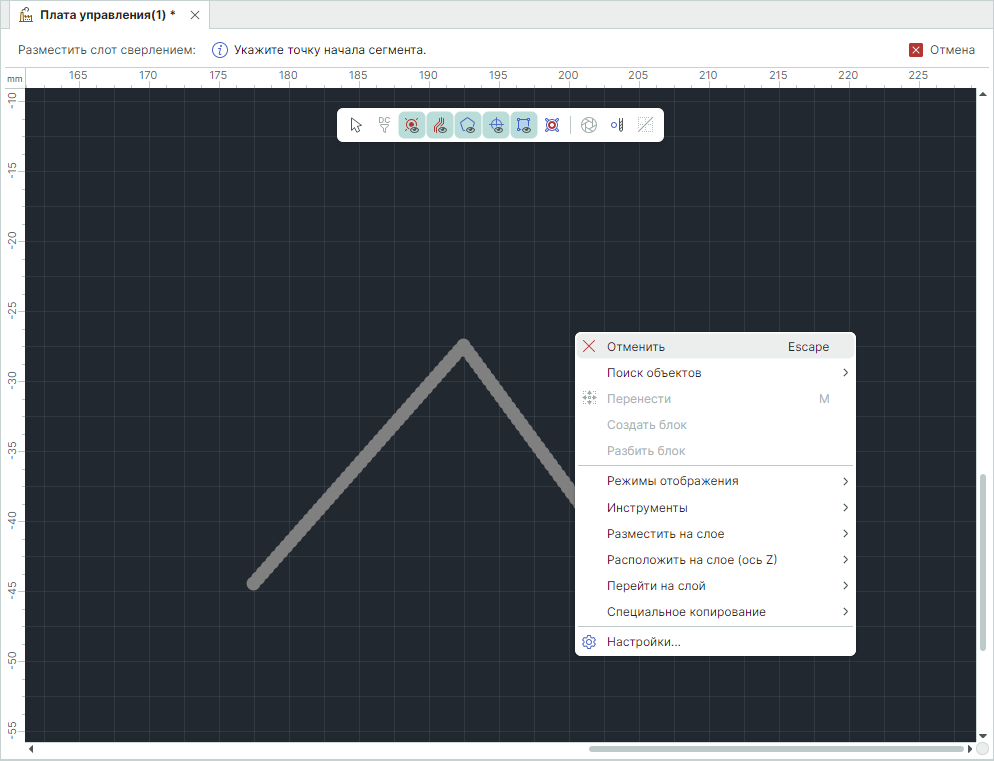

Рис. 6 Выход из инструмента
