Размещение монтажных отверстий

Чтобы разместить монтажное отверстие:
1. Вызовите инструмент «Разместить монтажное отверстие», который обозначен символом  на панели инструментов «Плата», а также доступен во встроенной панели редактора, в пункте «Инструменты» контекстного меню и в главном меню «Разместить», см. Рис. 1.

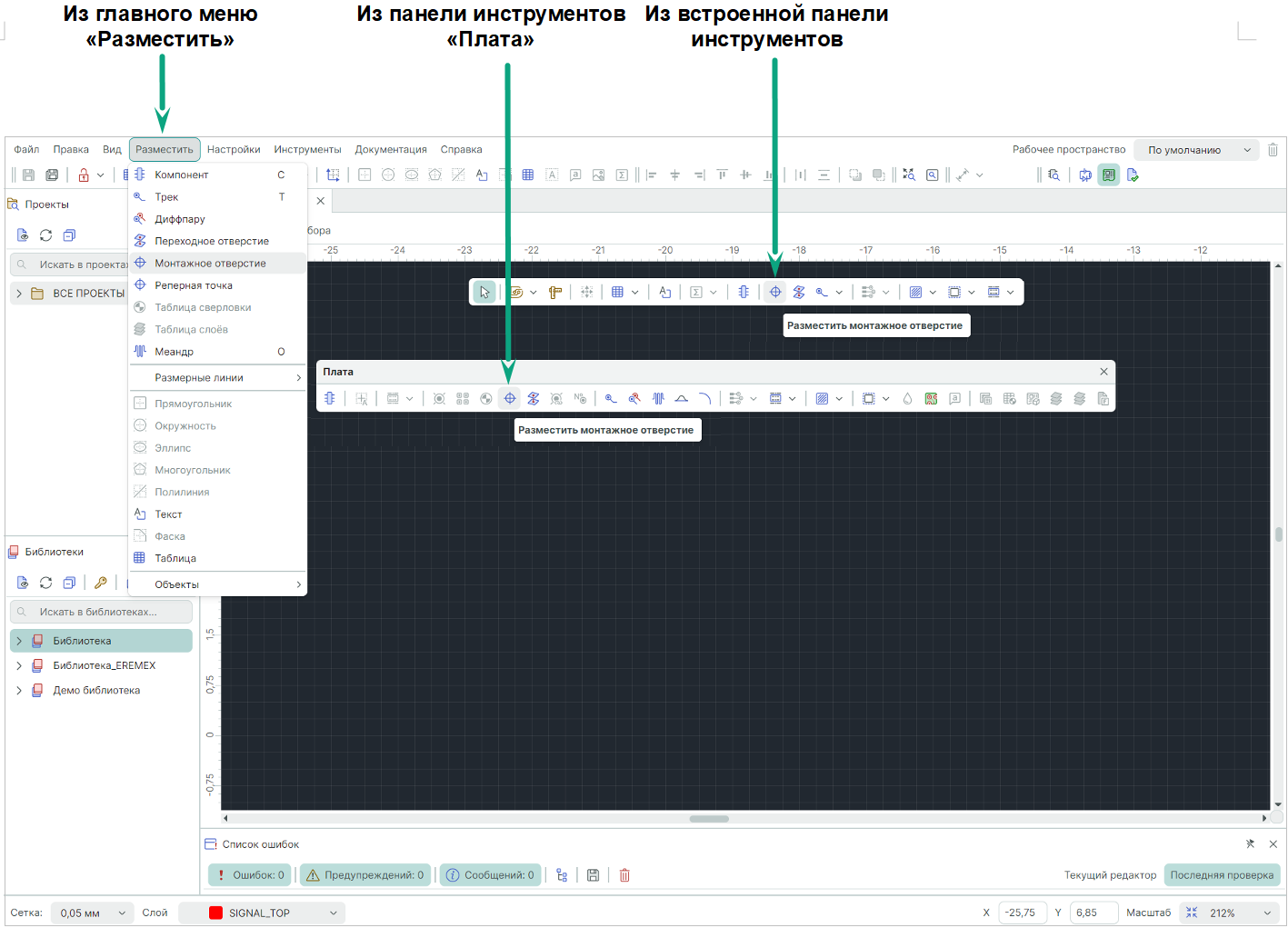

Рис. 1 Вызов инструмента «Разместить монтажное отверстие»

2. Выберите тип монтажного отверстия в окне «Выбор контактной площадки» и нажмите кнопку «Выбор», см. Рис. 2. В окне отображаются монтажные отверстия, созданные во всех доступных библиотеках.

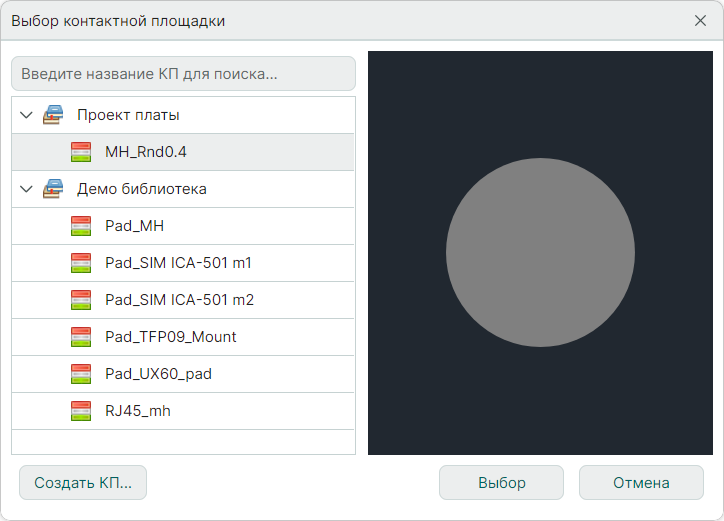

Рис. 2 Выбор типа монтажного отверстия

3. Переведите курсор в нужную точку рабочей области редактора и нажмите левую кнопку мыши. Монтажное отверстие будет размещено.
   При повторном вызове инструмента «Разместить монтажное отверстие» окно «Выбор контактной площадки» вызывается с помощью пункта «Стиль» в панели «Свойства», см. Рис. 3. При этом кнопка «Создать КП», позволяющая создать особое монтажное отверстие в рамках проекта, будет отсутствовать.

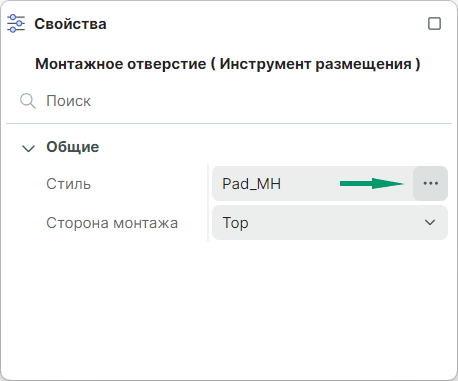

Рис. 3 Вызов окна «Выбор контактной площадки»

Чтобы создать монтажное отверстие для проекта:
1. Перейдите в дереве проектов к узлу «Библиотека» для текущего проекта и откройте его.
2. Перейдите к узлу «Контактные площадки».
3. Вызовите контекстное меню и воспользуйтесь пунктом «Редактор контактных площадок», см. Рис. 4.

Рис. 4 Вызов редактора контактных площадок для проекта

4. Создайте необходимое монтажное отверстие, используя функциональные возможности редактора контактных площадок.
5. Сохраните созданное монтажное отверстие, нажав кнопку «Сохранить» на панели инструментов «Общие» или воспользовавшись горячими клавишами «Ctrl+S».
   Правила создания монтажных отверстий и редактирования их свойств совпадают с правилами создания переходных отверстий. Если для монтажного отверстия задана контактная площадка, то ему можно назначить любую цепь проекта (обычно подключается цепь заземления «GND»), по аналогии с переходным отверстием.
