Размещение радиодеталей на схеме с помощью механизма «drag-and-drop»¶
С помощью механизма «drag-and-drop» радиодетали могут быть размещены на схеме из функциональной панели «Библиотеки», «Менеджер проекта» и из панели «Компоненты». Механизм «drag-and-drop» работает следующим образом:
1. Выберите нужный элемент в дереве библиотеки, в панели «Менеджер проекта» или в панели «Компоненты». Для этого необходимо навести курсор на элемент и выбрать его нажатием левой кнопки мыши.
2. Удерживая левую кнопку мыши, переместите курсор на рабочее пространство схемы и подберите место для размещения.
3. Отпустите левую кнопку мыши для размещения радиодетали.

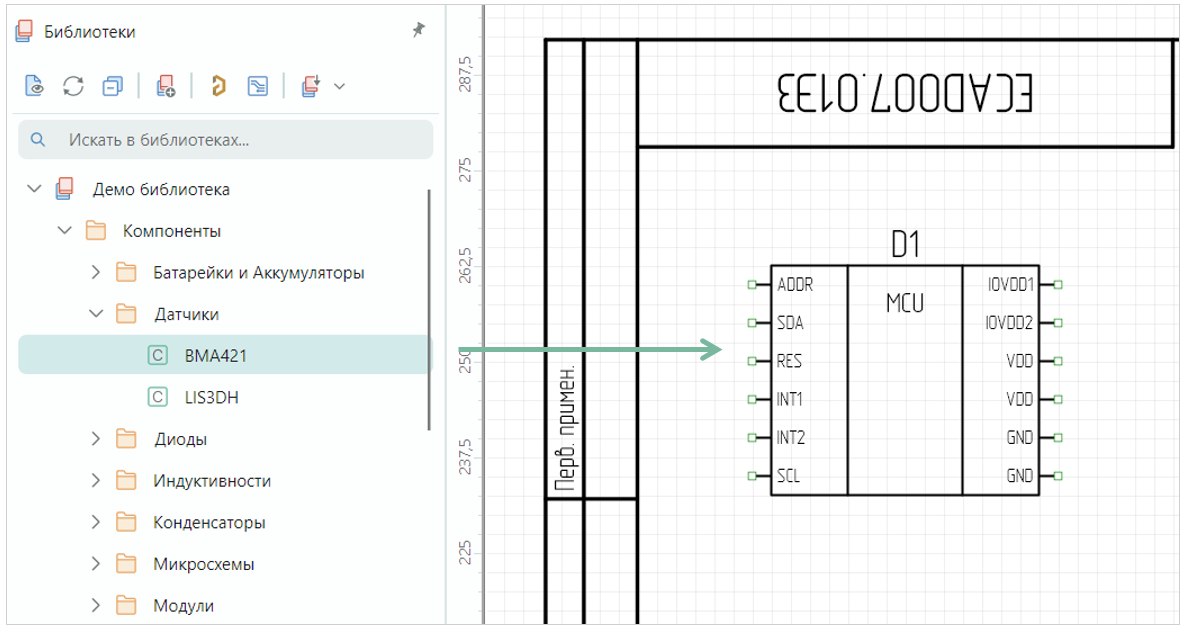

Схематически механизм «drag-and-drop» показан на Рис. 1.
Размещение многосекционного компонента отличается от размещения компонента, состоящего из одной секции. При размещении односекционного компонента механизмом «drag-and-drop» после размещения радиодетали, инструмент размещения перестанет быть активным. При размещении механизмом «drag-and-drop» многосекционного компонента инструмент размещения останется активным до тех пор, пока не будут размещены все секции данного компонента.
