Размещение реперных точек

Реперная точка – это открытая контактная площадка, у которой отсутствует подключение к какой-либо цепи.
Реперные точки служат для позиционирования оборудования автоматизированных линий производства печатных плат.
Чтобы разместить реперную точку:
1. Вызовите инструмент «Разместить реперную точку», который обозначен символом в главном меню «Разместить», а также доступен в пункте «Инструменты» контекстного меню, см. Рис. 1.

Рис. 1 Вызов инструмента «Разместить реперную точку»

2. Выберите тип реперной точки в окне «Выбор контактной площадки» и нажмите кнопку «Выбор», см. Рис. 2. В окне отображаются реперные точки, созданные во всех доступных библиотеках.

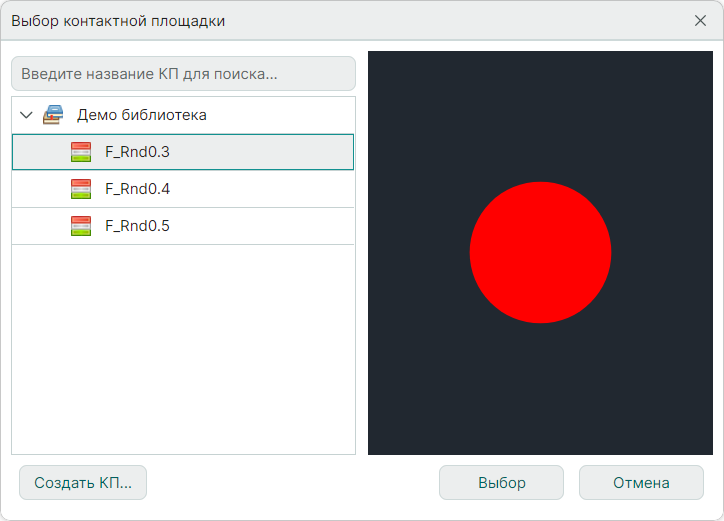

Рис. 2 Выбор типа реперной точки

3. Переведите курсор в нужную точку рабочей области редактора и нажмите левую кнопку мыши. Реперная точка будет размещена.
   Если в доступных библиотеках реперные точки еще не созданы, то можно создать их, нажав на кнопку «Создать КП…» в окне «Выбор контактной площадки».
   Возможности по работе с реперными точками и их свойствами аналогичны свойствам монтажных отверстий, см. раздел Размещение монтажных отверстий. Отличием является то, что к реперной точке нельзя подключать какие-либо элементы проводящего рисунка.
