Размещение стека слоев

Инструмент размещения стека слоев доступен из раздела главного меню «Разместить» → «Стек слоев», а также из контекстного меню «Инструменты», см. Рис. 1.

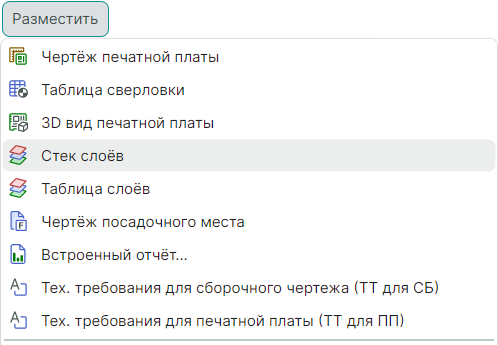

Рис. 1 Переход к размещению стека слоев

После вызова инструмента на экране отобразится окно, в левой части задаются настройки размещения, справа – область предварительного просмотра стека, см. Рис. 2.

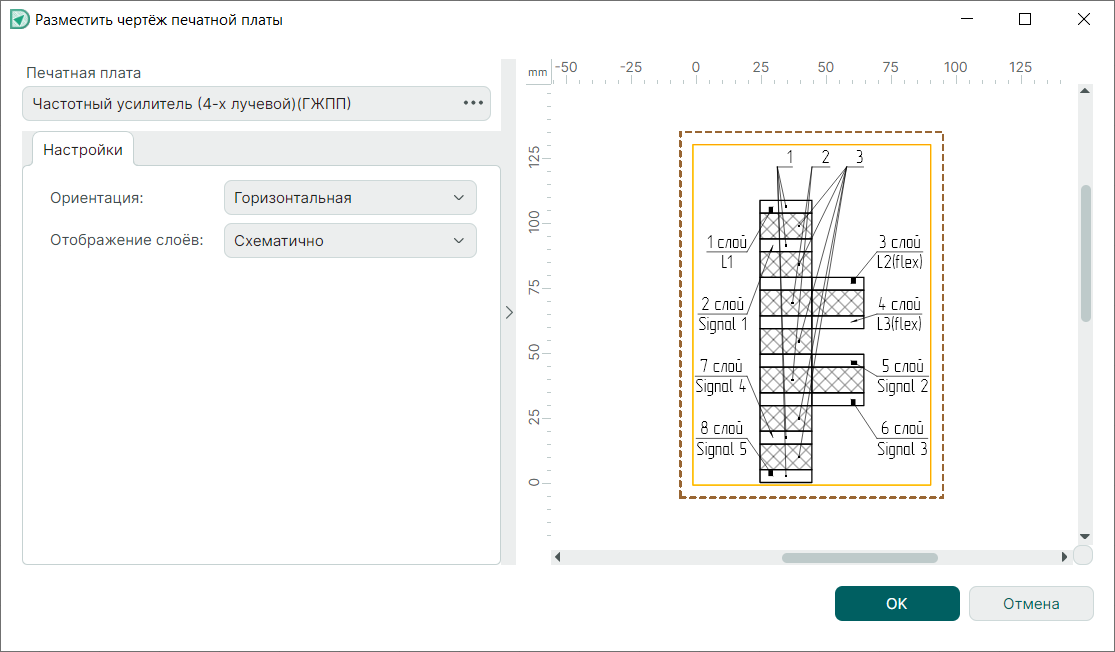

Рис. 2 Окно настроек размещаемого стека слоев

В поле «Печатная плата» укажите проект, для которого должен быть размещен стек слоев. Процедура выбора проекта аналогична выбору проекта при размещении чертежа печатной платы.
Во вкладке «Настройки» из выпадающих меню выберите:

• ориентацию стека слоев на чертеже: «Горизонтальная» или «Вертикальная»;
• способ отображения слоев: «Схематично» или «Пропорционально».

Примечание! Нумерация, наименования и позиции слоев устанавливаются автоматически согласно данным, полученным из «Конфигуратора набора слоев и переходных отверстий» и спецификации печатной платы.
