Размещение таблицы слоев

Инструмент размещения таблицы слоев доступен из раздела главного меню «Разместить» → «Таблица слоев», а также из контекстного меню «Инструменты», см. Рис. 1.

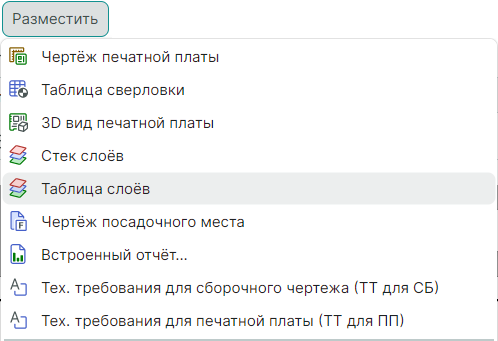

Рис. 1 Переход к размещению таблицы слоев

После вызова инструмента на экране отобразится окно, в левой части задаются параметры таблицы, справа – область предварительного просмотра таблицы, см. Рис. 2.

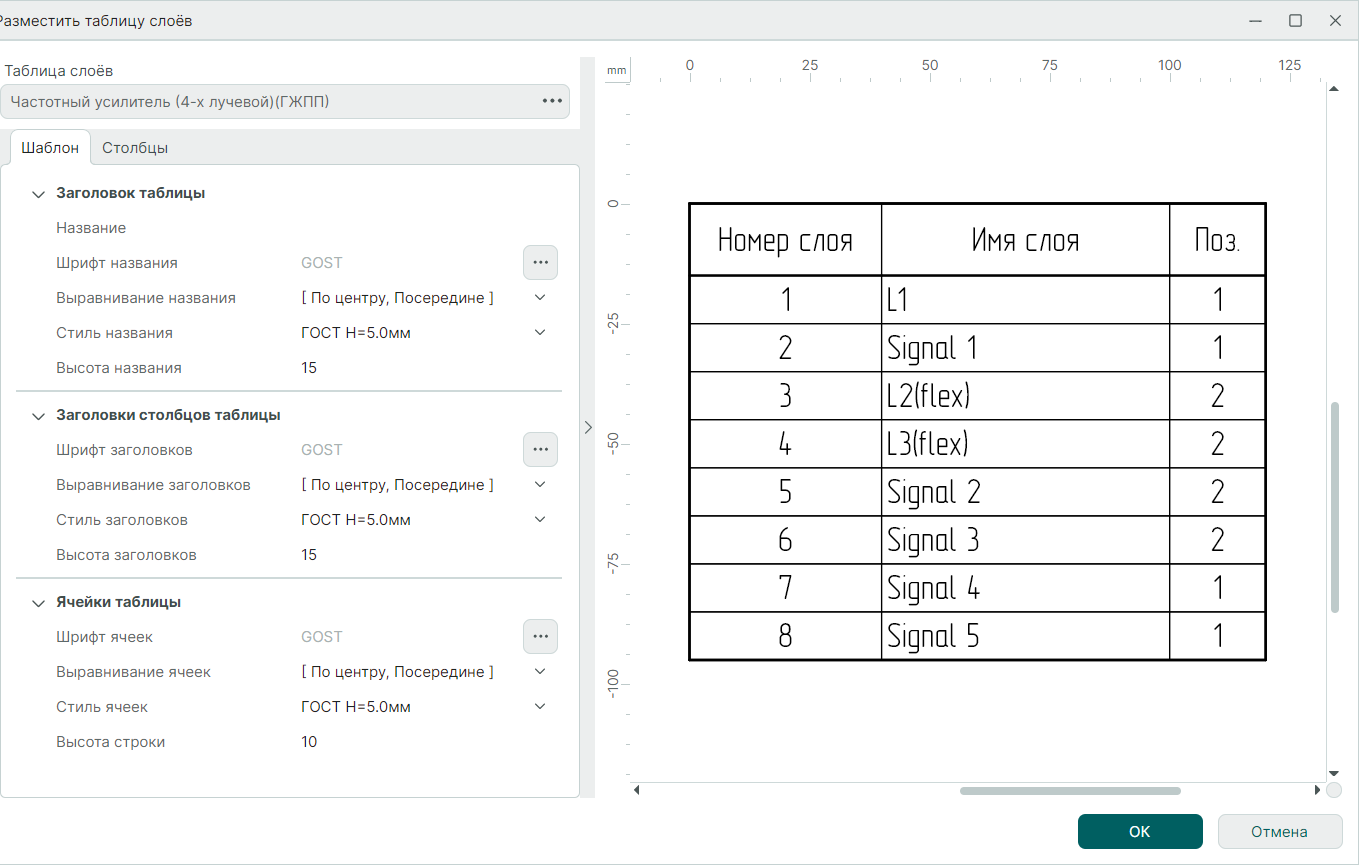

Рис. 2 Окно настроек размещаемой таблицы слоев

В поле «Таблица слоев» укажите проект, для которого должна быть размещена на чертеже таблица слоев. Процедура выбора проекта аналогична выбору проекта при размещении чертежа печатной платы.
Вкладка «Шаблон»
Во вкладке «Шаблон» определите параметры заголовка, столбцов и ячеек таблицы. Параметры шрифта задаются в окне «Редактор шрифта», переход осуществляется с помощью кнопки , см. Рис. 3.

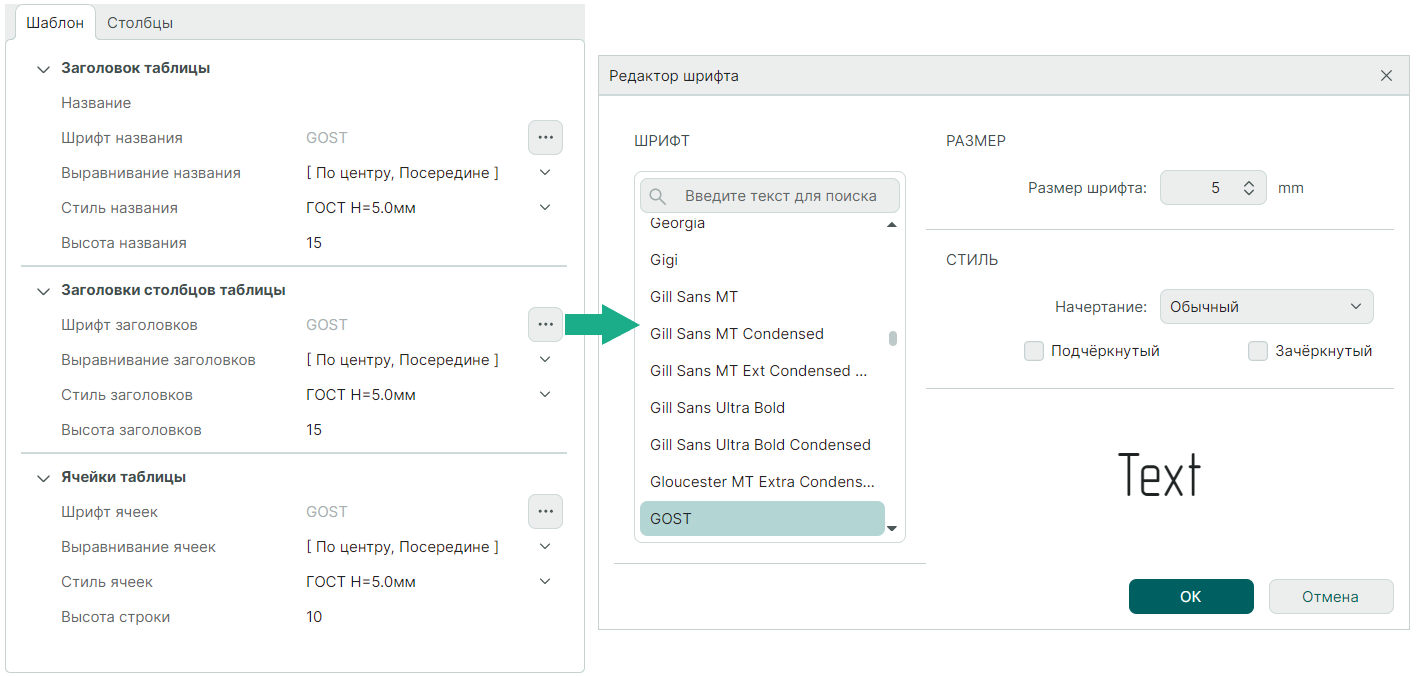

Рис. 3 Вкладка «Шаблон»

Вкладка «Столбцы»
Во вкладке «Столбцы» определите нужные для отображения столбцы таблицы с помощью флагов, установите значения ширины столбцов. Изменение порядка расположения столбцов производится с помощью кнопок «Вверх»/«Вниз», см. Рис. 4.

Рис. 4 Параметры стобцов таблицы

Примечание! Нумерация, наименования и позиции слоев устанавливаются автоматически согласно данным, полученным из «Конфигуратора набора слоев и переходных отверстий» и спецификации печатной платы.
