Размещение таблицы слоев в редакторе печатных плат

В модуле Delta Design реализована возможность размещения таблицы слоев в редакторе платы.
Чтобы разместить таблицу слоев:
1. В открытом редакторе платы проекта выберите любой из слоев, где может быть размещена графика: SILK_TOP, SILK_BOTTOM, ASSEMBLY_TOP, ASSEMBLY_BOTTOM, DOCUMENTUM.
2. В главном меню программы выберите «Разместить» → «Таблица слоев», см. Рис. 1.

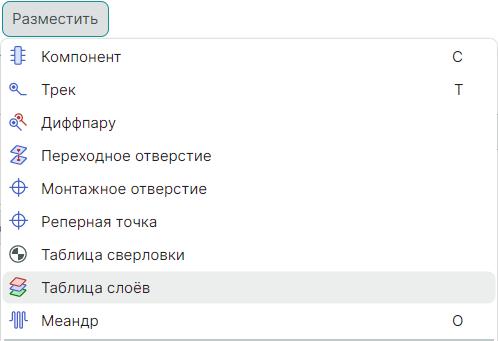

Рис. 1 Инструмент «Таблица слоев»

Инструмент для размещения таблицы в редакторе платы станет активным. Под курсором будет размещен левый верхний угол готовой таблицы. Таблица будет перемещаться в поле редактора платы вместе с курсором, см. Рис. 2.

Рис. 2 Размещение таблицы слоев

3. Выберите место и расположите таблицу нажатием левой кнопки мыши.
   Аналогично таблице сверловки таблица слоев может быть отредактирована или может быть размещена позже непосредственно на чертеже, подробнее смотри раздел «Размещение таблицы сверловки в редакторе печатных плат».
   Все объекты, такие как таблица слоев, таблица сверловки, выносные размерные линии, размерная линейка и т.д., при размещении вида платы на габаритный чертеж будут отображены, если в настройках выбран слой, на котором размещены данные объекты.
