Размещение таблицы сверловки в редакторе печатных плат

В системе Delta Design реализована возможность размещения таблицы сверловки в редакторе платы.
Чтобы разместить таблицу сверловки:
1. В открытом редакторе платы проекта выберите любой из слоев, где может быть размещена графика: SILK_TOP, SILK_BOTTOM, ASSEMBLY_TOP, ASSEMBLY_BOTTOM, DOCUMENTUM.

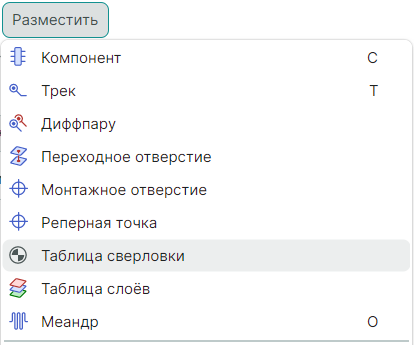

2. В главном меню программы выберите «Разместить» → «Таблица сверловки», см. Рис. 1.

Рис. 1 Инструмент «Таблица сверловки»
Рис. 1 Инструмент «Таблица сверловки»
  1. В открывшемся окне «Символы отверстий» (Рис. 2):
  • В верхней части окна представлены все типы отверстий, которые используются в текущем проекте;
  • В левой части окна представлена лента со всеми символами, которые имеются в системе;
  • В центральной области окна представлено отображение выбранного символа крупным планом;

Рис. 2 Окно назначения символов отверстиям текущего проекта
Рис. 2 Окно назначения символов отверстиям текущего проекта

Символы отверстий хранятся в разделе «Графические символы» в Стандартах системы.
4. Назначьте символы для отверстий, содержащихся в текущем проекте, путем выполнения последовательности действий:

  • Выберите отверстие;
  • Выберите необходимый символ и укажите его размер;

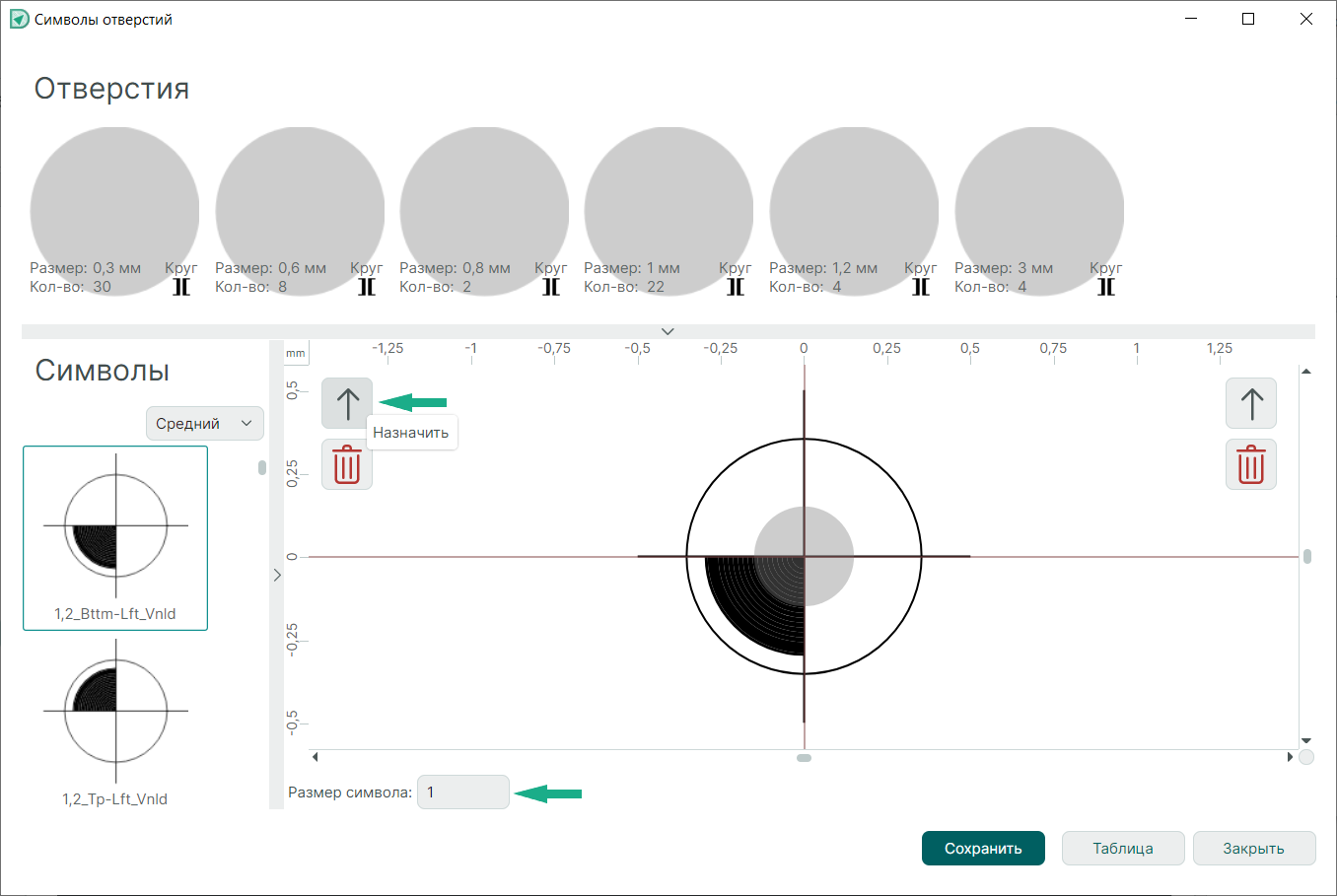

  • Дважды кликните левой кнопкой мыши на выбранном символе – наложение символа на отверстие произойдет автоматически – или выберите символ и используйте кнопку «Назначить» в левой части области просмотра, см. Рис. 3.

Рис. 3 Назначение символа
Рис. 3 Назначение символа

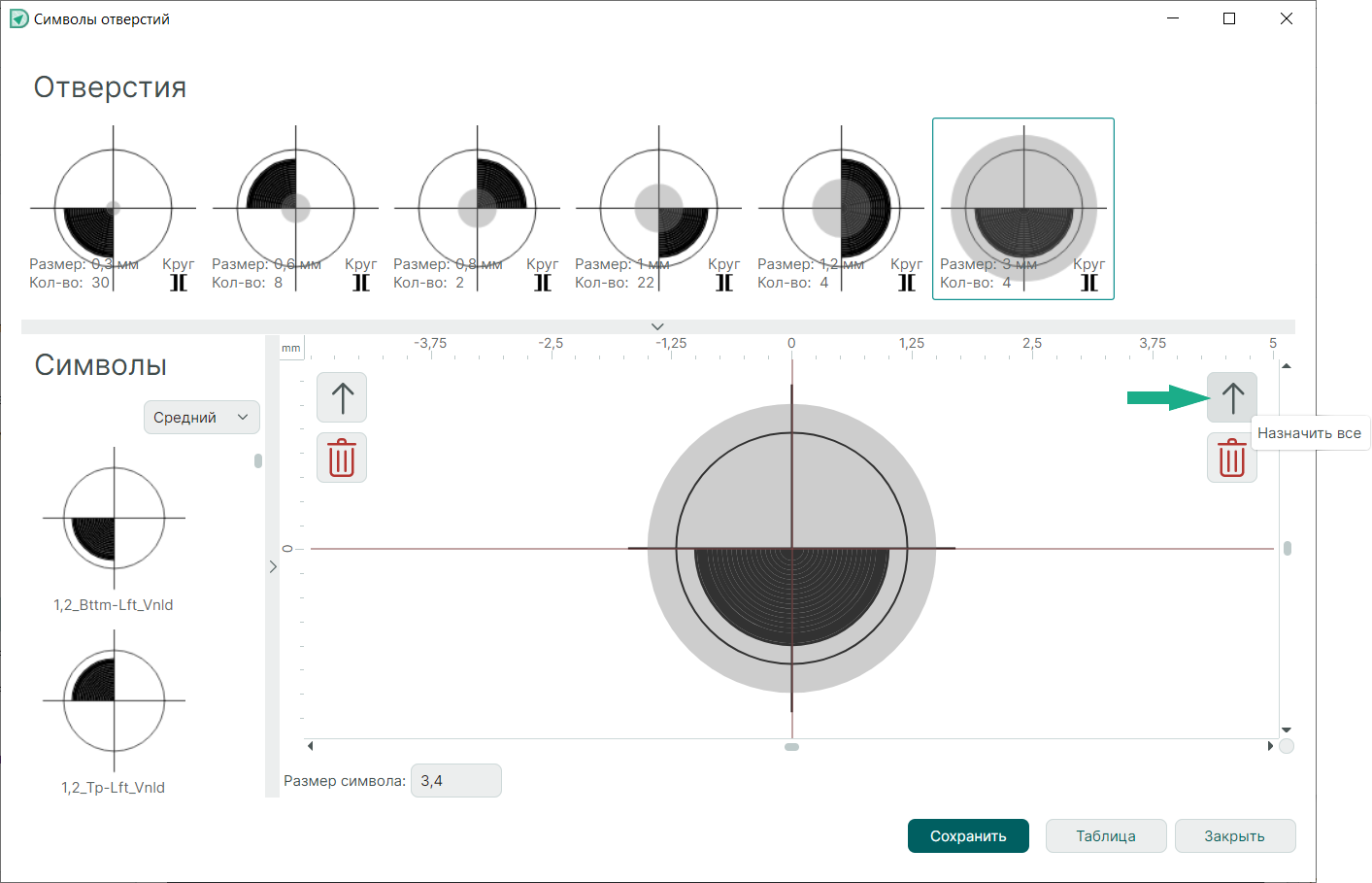

Доступно также автоматическое назначение символов отверстиям и подбор размеров символов с помощью кнопки «Назначить все» в правой части области просмотра, см. Рис. 4.

Рис. 4 Назначение всех символов
Рис. 4 Назначение всех символов
  1. После назначения символов отверстиям проекта нажмите кнопку «Сохранить», затем кнопку «Таблица».

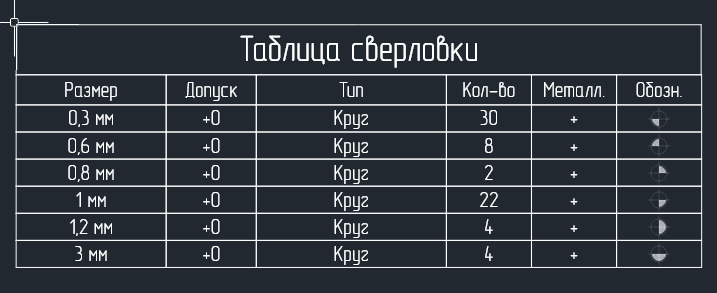

    Инструмент для размещения таблицы в редакторе платы станет активным. Под курсором будет размещен левый верхний угол готовой таблицы. Таблица будет перемещаться в поле редактора платы вместе с курсором, см. Рис. 5.
Рис. 5 Размещение таблицы сверловки
Рис. 5 Размещение таблицы сверловки
  1. Выберите место и расположите таблицу нажатием левой кнопки мыши.
    Размещенная таблица может быть отредактирована следующими способами:
  • Редактирование содержания и представления через функциональную панель «Свойства». Для всех надписей доступен стандартный набор инструментов редактирования текста, включая изменение значения.
  • Масштабирование таблицы путем изменения ширины столбцов и высоты строк.

Таблица сверловки может быть размещена позже непосредственно на чертеже.
