Размещение встроенного отчета

Инструмент размещения встроенного отчета доступен из раздела главного меню «Разместить» → «Встроенный отчет», а также из контекстного меню «Инструменты», см. Рис. 1.

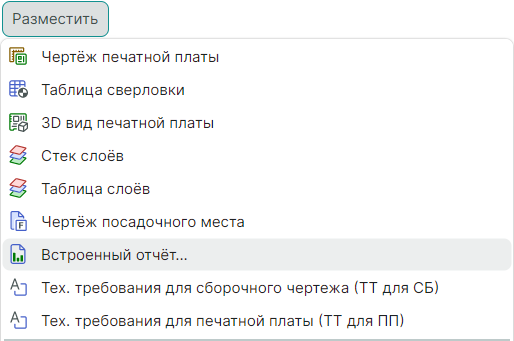

Рис. 1 Переход к размещению встроенного отчета

После вызова инструмента на экране отобразится окно, в левой части задаются параметры встроенного отчета, справа – область предварительного просмотра, см. Рис. 2.

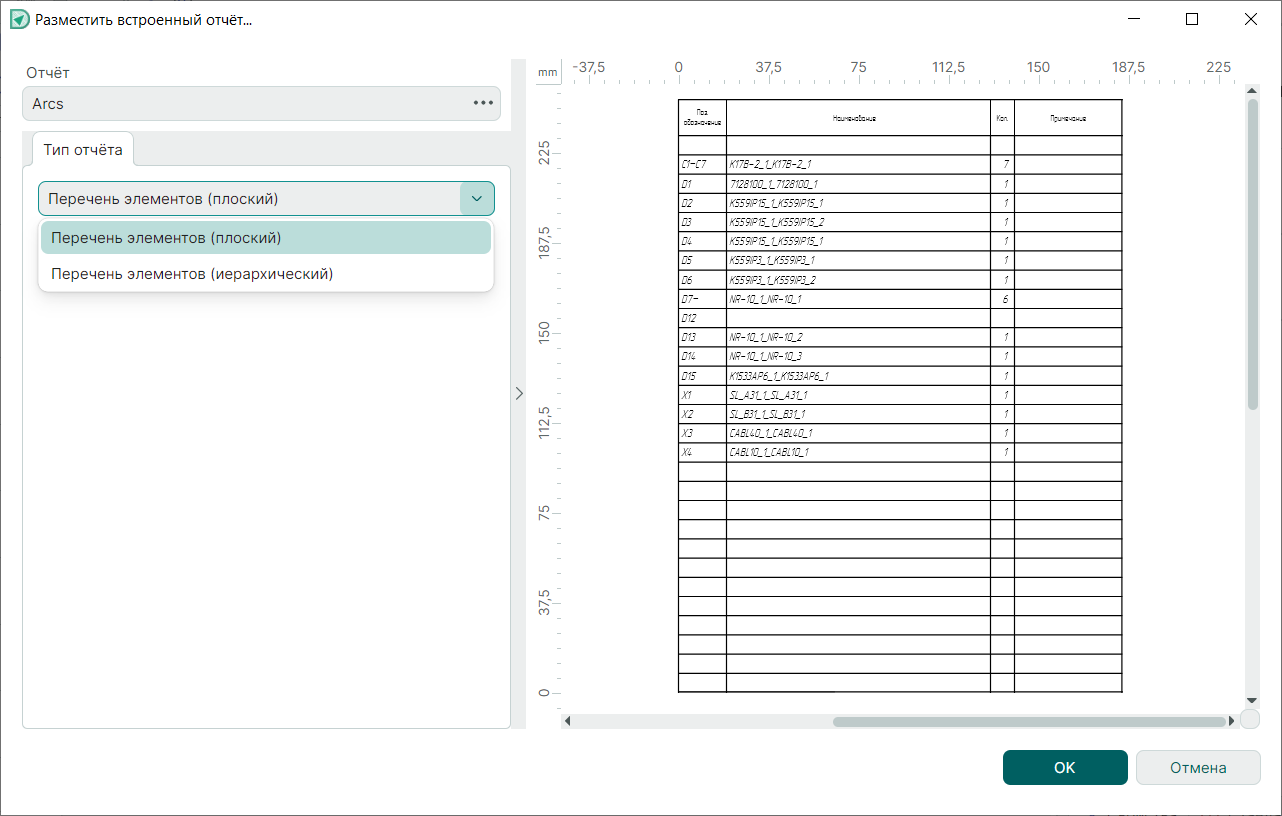

Рис. 2 Окно настроек размещаемого встроенного отчета

В поле «Отчет» укажите проект, для которого должен быть размещен на чертеже встроенный отчет. Процедура выбора проекта аналогична выбору проекта при размещении чертежа печатной платы.
Во вкладке «Тип отчета» выберите тип создаваемого встроенного отчета: перечень элементов (плоский) или перечень элементов (иерархический).
Если объем создаваемого перечня элементов выходит за пределы одной страницы, система предупредит о незавершенности размещаемого встроенного отчета. В этом случае целесообразнее создать отдельный отчет, см. Рис. 3.

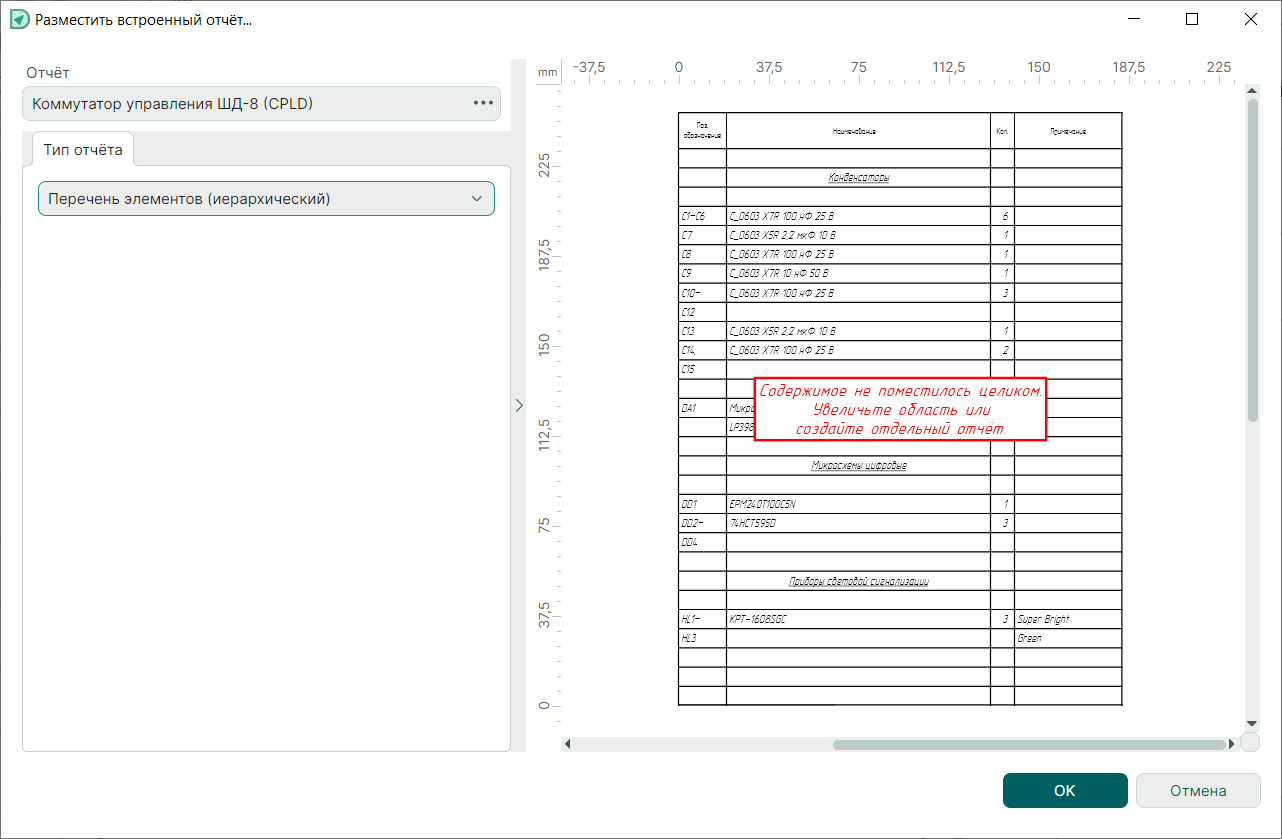

Рис. 3 Предупреждение о незавершенности отчета
