Разместить флеш

Для размещения флеша в проекте подготовки производства необходимо перейти на гербер слой. Описание процедуры выбора активного слоя представлено в разделе Переключение слоев. Подробные сведения о создании и настройке гербер слоев проекта представлены в разделе Настройка слоев.
После перехода на гербер слой в меню «Разместить» станут доступны для размещения объекты топологического рисунка.

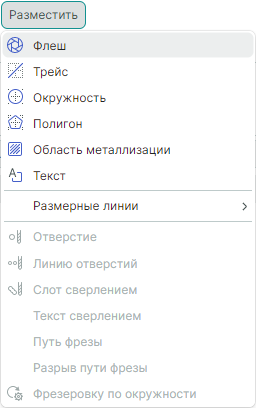

Для размещения флеша выберите в главном меню «Разместить» → «Флеш», см. Рис. 1.

Рис. 1 Вызов инструмента размещения флеша

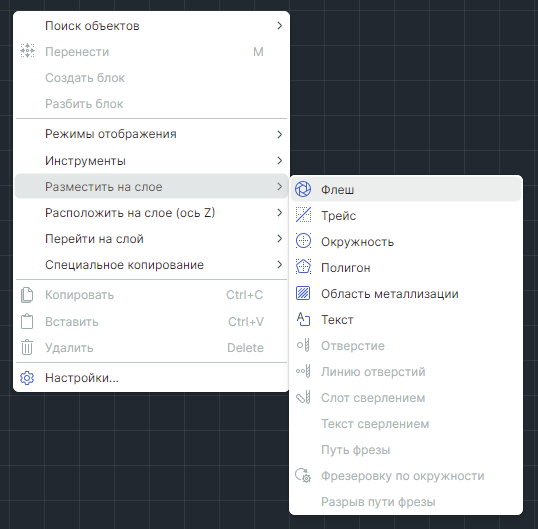

Также вызов инструмента доступен в контекстном меню редактора «Разместить на слое» → «Флеш», см. Рис. 2.

Рис. 2 Вызов инструмента размещения флеша из контекстного меню

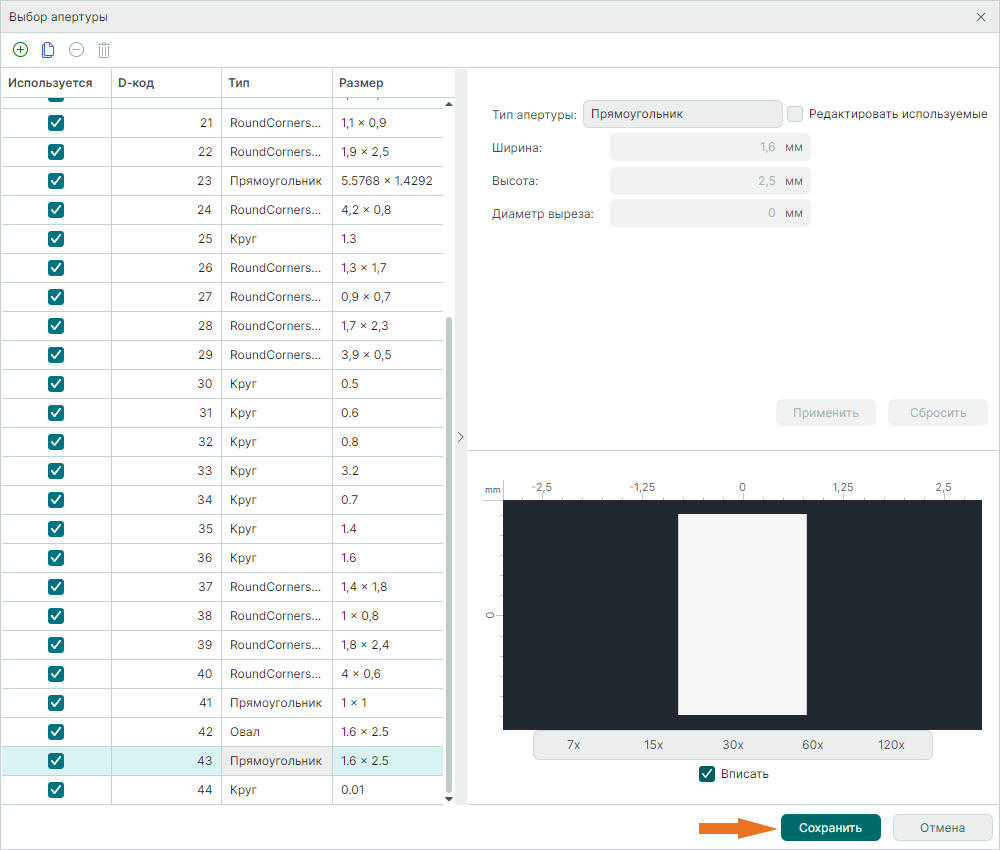

В отобразившемся окне «Выбор апертуры» выберите нужную апертуру или создайте новую (подробнее см. раздел Создание апертуры) и нажмите «Сохранить», см. Рис. 3.

Рис. 3 Выбор апертуры

Если работа осуществляется в пустом проекте производства, не содержащем производственных данных, список апертур в окне «Выбор апертуры» будет пуст, подробное описание процедуры создания новой апертуры представлено в разделе Создание апертуры.

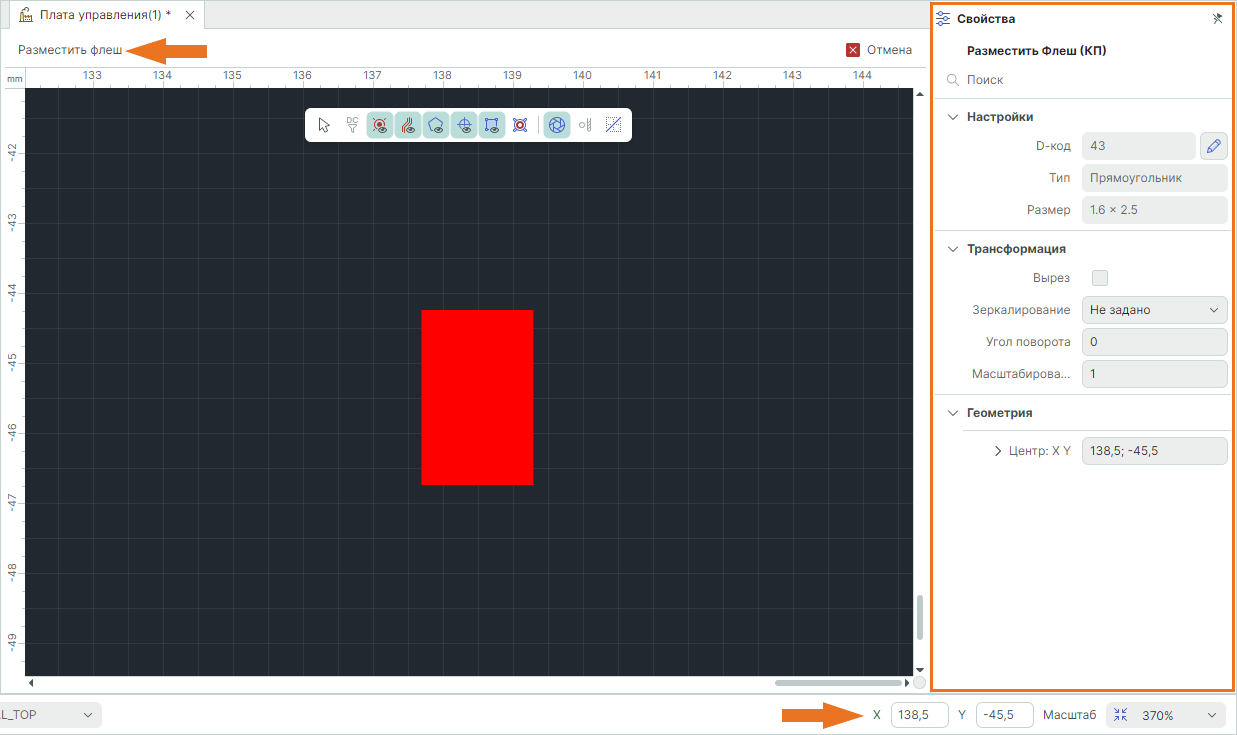

Инструмент «Разместить флеш» станет активен, в информационной панели в верхней части графического редактора отобразится название активного инструмента. Также название активного инструмента и доступные свойства инструмента отображаются в панели «Свойства». Текущие координаты курсора отображаются в строке состояния графического редактора и в панели «Свойства», см. Рис. 4.

Рис. 4 Размещение флеша

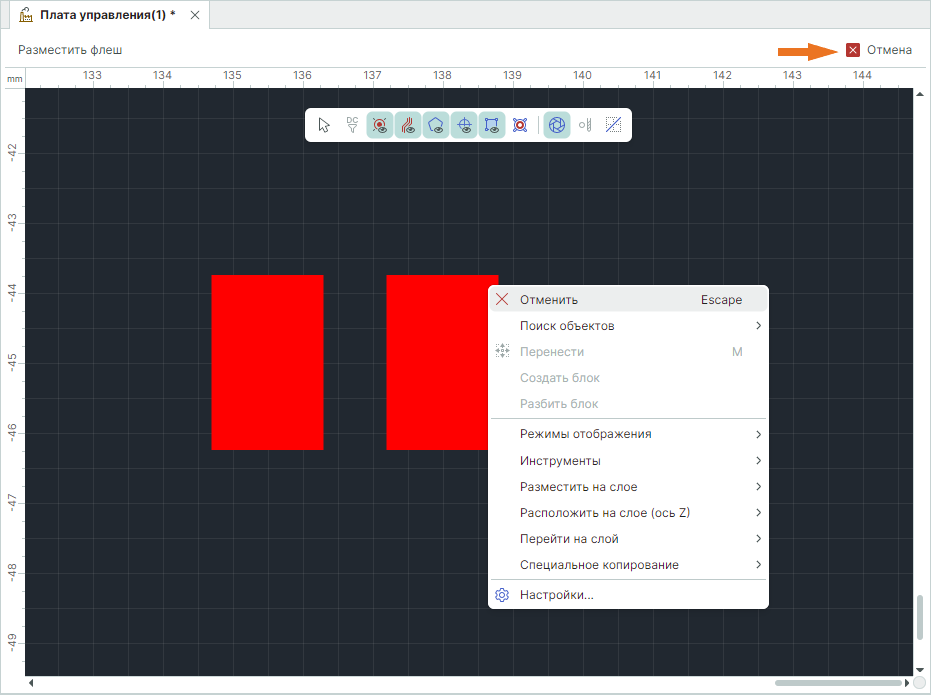

Разместите флеш нажатием левой кнопки мыши, после размещения первого флеша инструмент «Разместить флеш» остается активен. Для выхода из инструмента вызовите контекстное меню и выберите «Отменить» или используйте кнопку завершения работы инструмента «Отменить» на информационной панели графического редактора, см. Рис. 5.

Рис. 5 Выход из инструмента
