Разместить фрезеровку по окружности

Для размещения фрезеровки по окружности в проекте подготовки производства необходимо перейти на слой механической обработки. Описание процедуры создания слоя механической обработки представлено в разделе Настройки механической обработки. Описание процедуры выбора активного слоя представлено в разделе Переключение слоев.
После перехода на слой механической обработки в меню «Разместить» станут доступны для размещения объекты механической обработки.

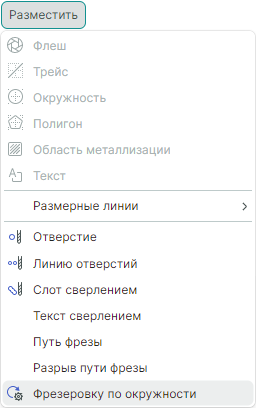

Для размещения фрезеровки по окружности выберите в главном меню «Разместить» → «Фрезеровку по окружности», см. Рис. 1.

Рис. 1 Вызов инструмента размещения фрезеровки по окружности

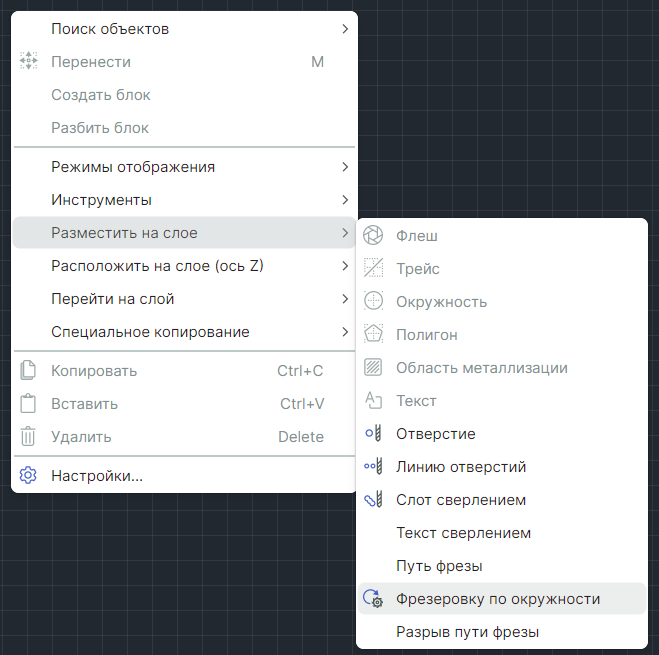

Также вызов инструмента доступен в контекстном меню редактора «Разместить на слое» → «Фрезеровку по окружности», см. Рис. 2.

Рис. 2 Вызов инструмента размещения фрезеровки по окружности из контекстного меню

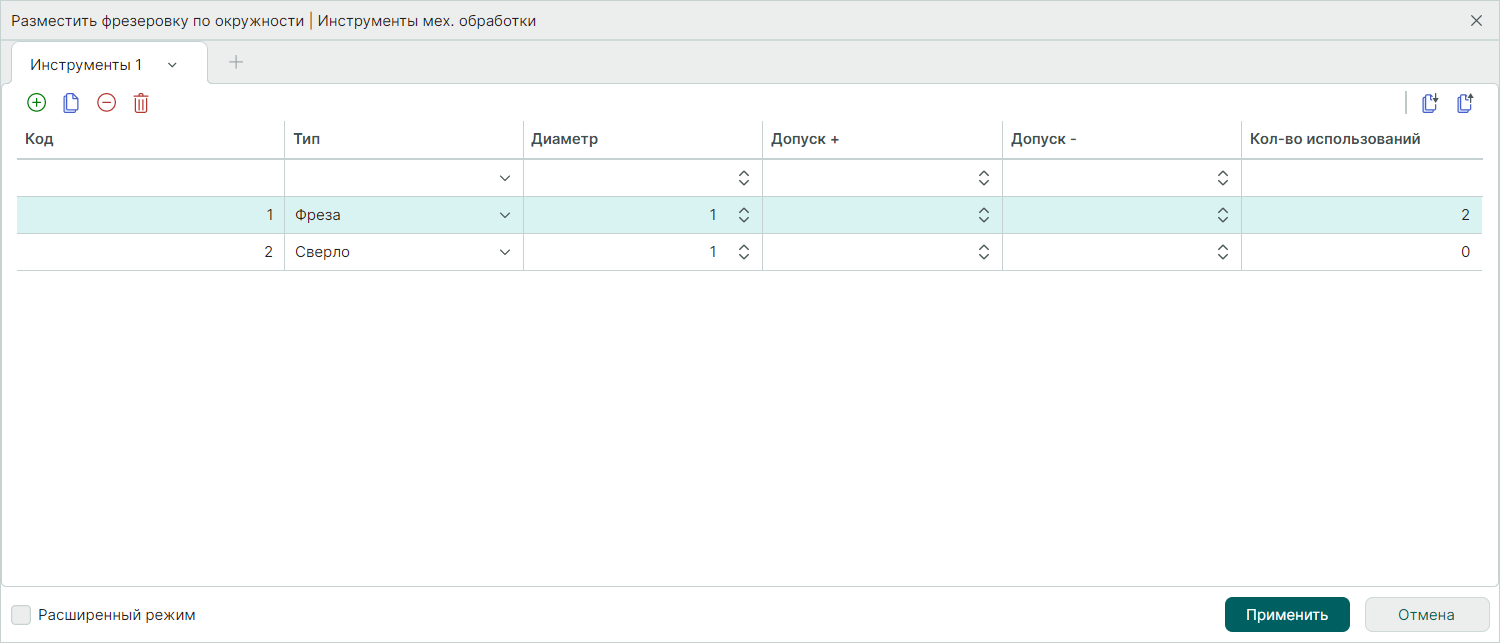

В отобразившемся окне «Инструменты мех. обработки» выберите инструмент и нажмите «Применить», см. Рис. 3.

Рис. 3 Выбор инструмента

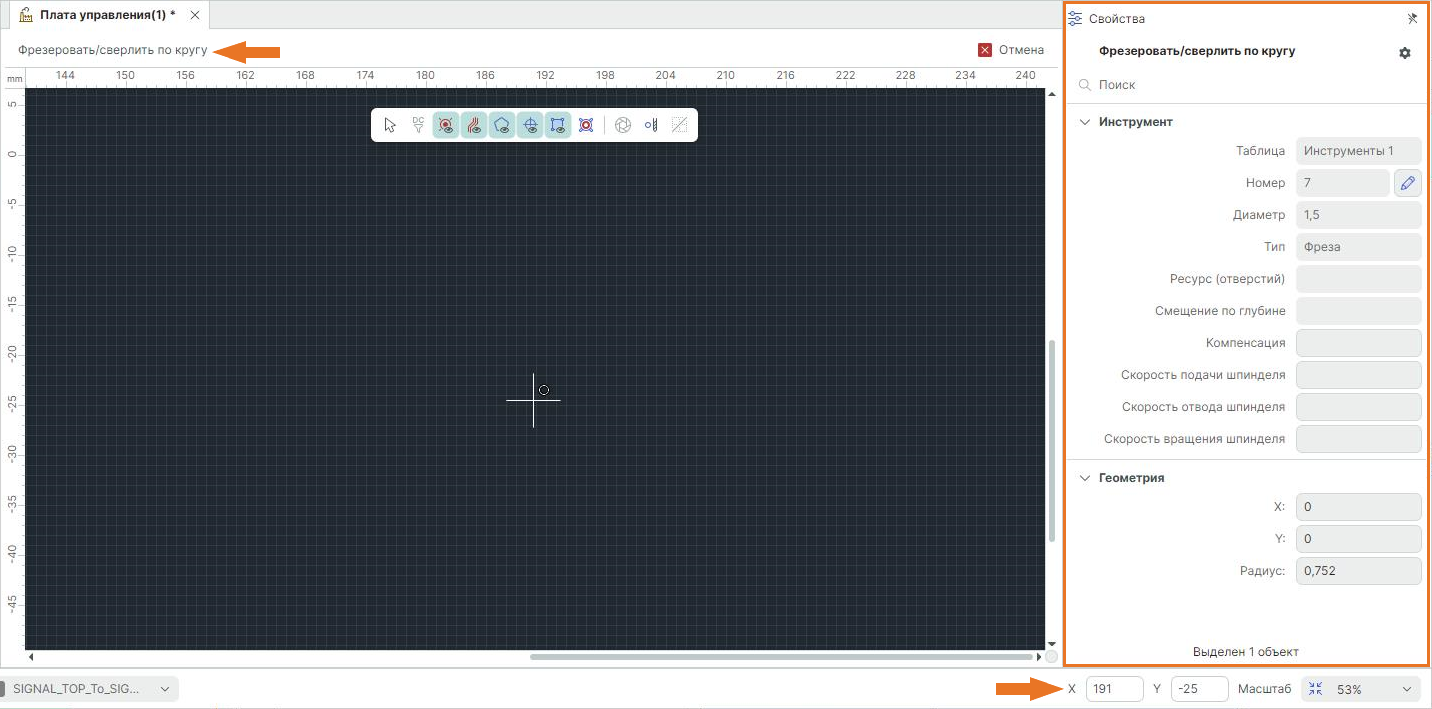

Инструмент «Разместить фрезеровку по окружности» станет активен, в информационной панели в верхней части графического редактора отобразится название активного инструмента, также название активного инструмента и доступные свойства инструмента отображаются в панели «Свойства». Текущие координаты курсора отображаются в строке состояния графического редактора, см. Рис. 4.

Рис. 4 Размещение фрезеровки по окружности

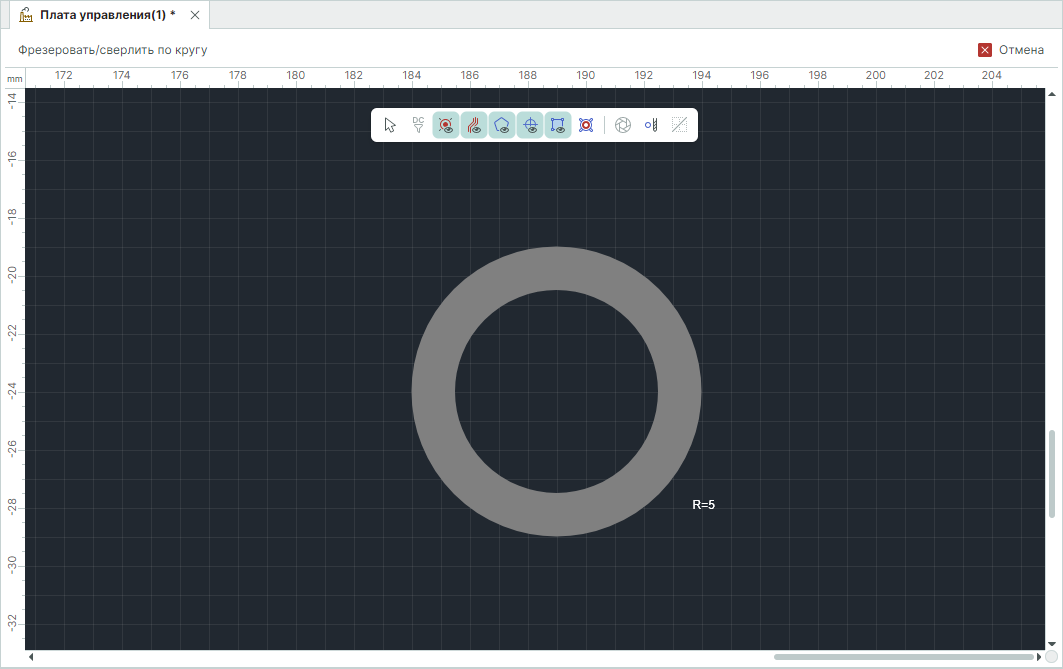

Для фиксации центра окружности нажмите левую кнопку мыши, далее переместите курсор мыши для изменения радиуса размещаемой окружности. Текущий радиус размещаемой окружности отображается под курсором мыши, см. Рис. 5.

Рис. 5 Отображение радиуса

Для завершения размещения окружности нажмите левую кнопку мыши. Инструмент «Разместить фрезеровку по окружности» остается активен.

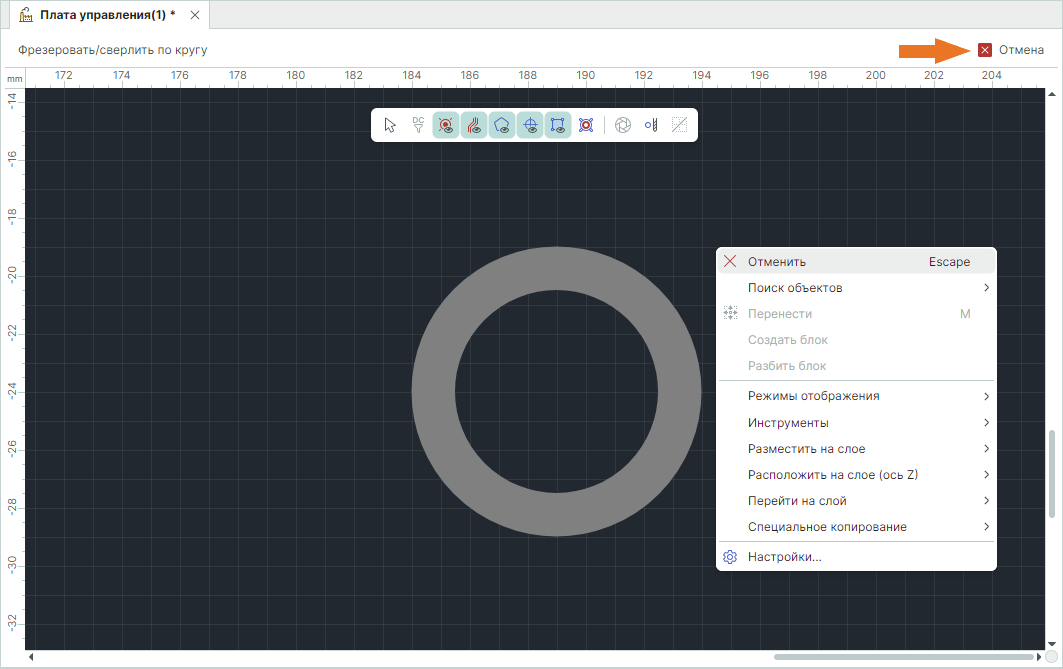

Для выхода из инструмента вызовите контекстное меню и выберите «Отменить», также кнопка завершения работы инструмента «Отменить» доступна на информационной панели графического редактора, см. Рис. 6.

Рис. 6 Выход из инструмента

В результате использования инструмента «Разместить фрезеровку по окружности» будет получено отверстие заданного размера.
