Разместить окружность

Для размещения окружности в проекте подготовки производства необходимо перейти на гербер слой. Описание процедуры выбора активного слоя представлено в разделе Переключение слоев. Подробные сведения о создании и настройке гербер слоев проекта представлены в разделе Настройка слоев.
После перехода на гербер слой в меню «Разместить» станут доступны для размещения объекты топологического рисунка.
Для размещения окружности выберите в главном меню «Разместить» → «Окружность», см. Рис. 1.

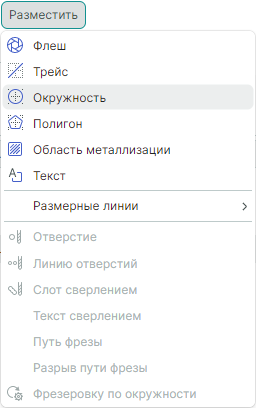

Рис. 1 Вызов инструмента размещения окружности
Рис. 1 Вызов инструмента размещения окружности

Также вызов инструмента доступен в контекстном меню редактора «Разместить на слое» → «Окружность», см. Рис. 2.

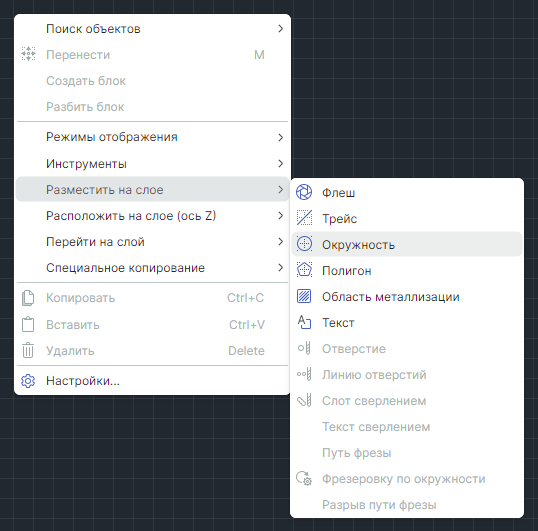

Рис. 2 Вызов инструмента размещения окружности из контекстного меню
Рис. 2 Вызов инструмента размещения окружности из контекстного меню

В отобразившемся окне «Выбор апертуры» выберите нужную апертуру или создайте новую (подробнее см. раздел Создание апертуры) и нажмите «Сохранить», см. Рис. 3.

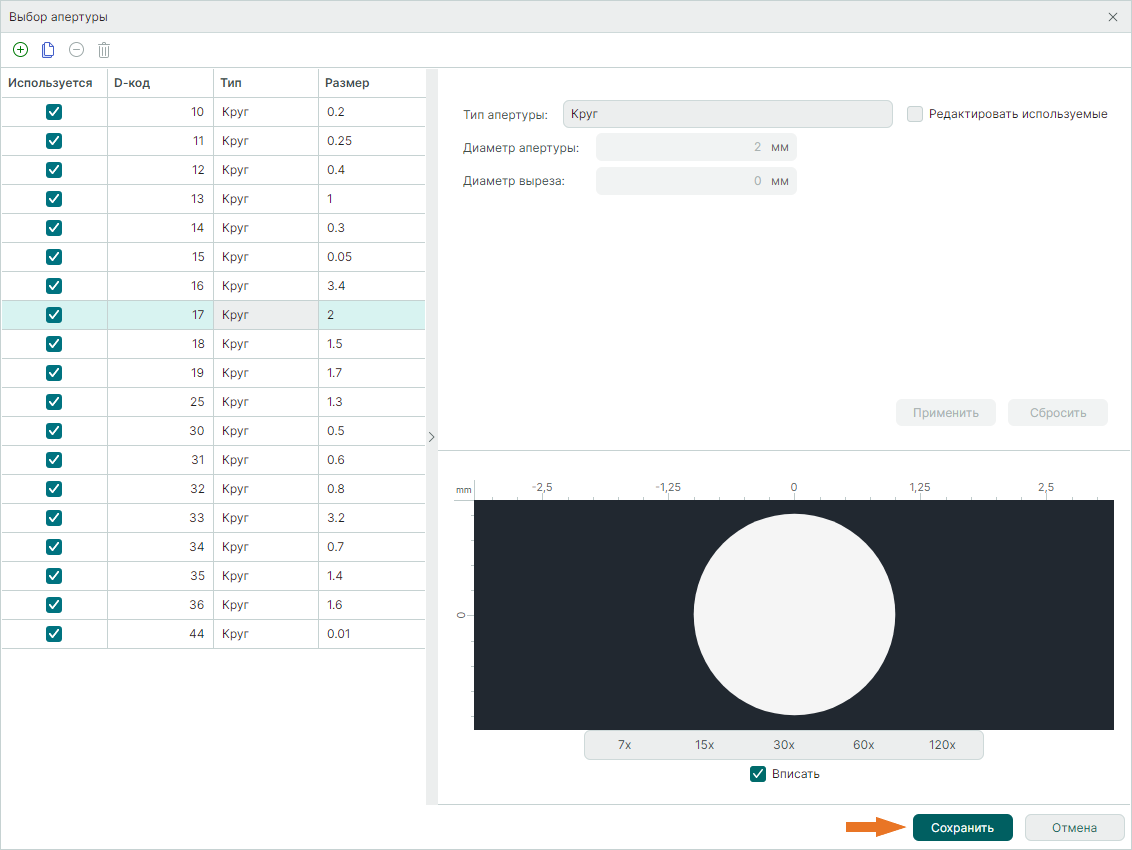

Рис. 3 Выбор апертуры для создания окружности
Рис. 3 Выбор апертуры для создания окружности

Примечание! При выборе апертуры для инструмента «Разместить окружность» доступны апертуры круглой формы.

Если работа осуществляется в пустом проекте производства, не содержащем производственных данных, список апертур в окне «Выбор апертуры» будет пуст, подробное описание процедуры создания новой апертуры представлено в разделе Создание апертуры.
Инструмент «Разместить окружность» станет активен, в информационной панели в верхней части графического редактора отобразится название активного инструмента. Также название активного инструмента и доступные свойства инструмента отображаются в панели «Свойства». Текущие координаты курсора отображаются в строке состояния графического редактора и в панели «Свойства», см. Рис. 4.

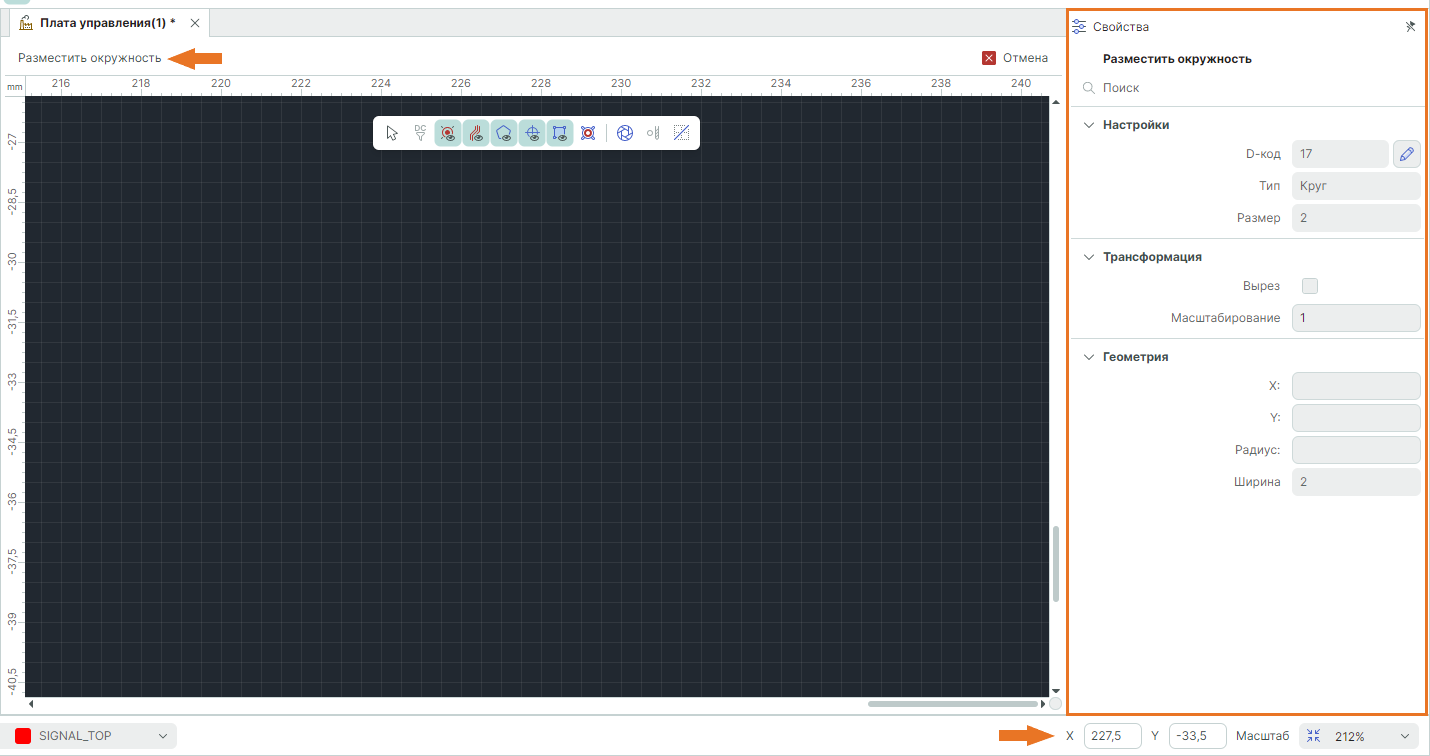

Рис. 4 Размещение центра окружности
Рис. 4 Размещение центра окружности

Нажмите левую кнопку мыши для размещения центра окружности, переместите курсор мыши для изменения радиуса размещаемой окружности. Текущий радиус размещаемой окружности отображается под курсором мыши, см. Рис. 5.

Рис. 5 Отображение радиуса размещаемой окружности
Рис. 5 Отображение радиуса размещаемой окружности

Для завершения размещения окружности нажмите левую кнопку мыши. Инструмент «Разместить окружность» остается активен.
Для выхода из инструмента вызовите контекстное меню и выберите «Отменить» или используйте кнопку завершения работы инструмента «Отменить» на информационной панели графического редактора, см. Рис. 6.

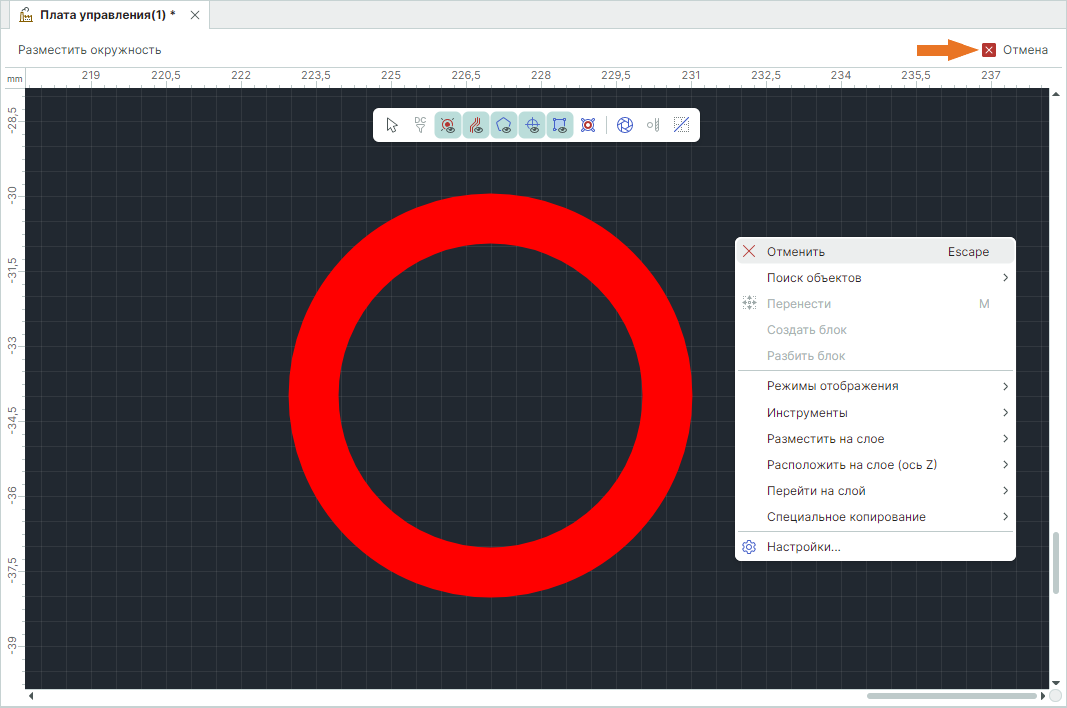

Рис. 6 Выход из инструмента
Рис. 6 Выход из инструмента
