Разместить отверстие

Для размещения отверстий в проекте подготовки производства необходимо перейти на слой механической обработки. Описание процедуры создания слоя механической обработки представлено в разделе Настройки механической обработки. Описание процедуры выбора активного слоя представлено в разделе Переключение слоев.
После перехода на слой механической обработки в меню «Разместить» станут доступны для размещения объекты механической обработки.
Для размещения отверстия выберите в главном меню «Разместить» → «Отверстие», см. Рис. 1.

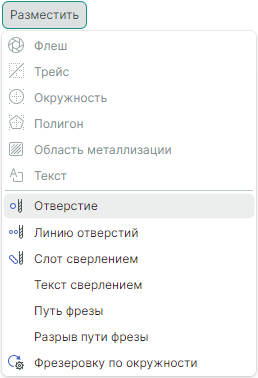

Рис. 1 Вызов инструмента размещения отверстий

Также вызов инструмента доступен в контекстном меню редактора «Разместить на слое» → «Разместить отверстие», см. Рис. 2.

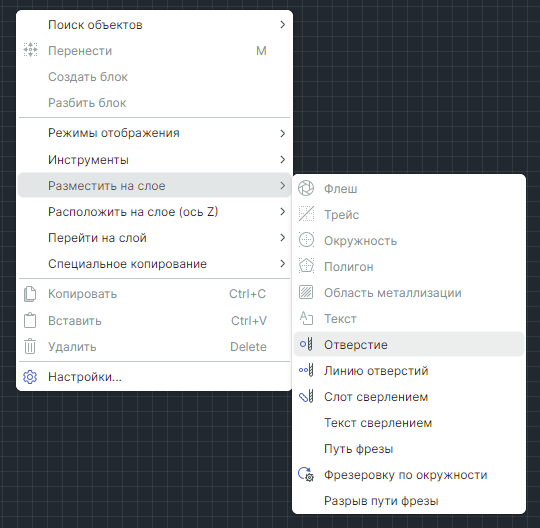

Рис. 2 Вызов инструмента размещения отверстий из контекстного меню

В отобразившемся окне «Инструменты мех. обработки» выберите инструмент и нажмите «Применить», см. Рис. 3.

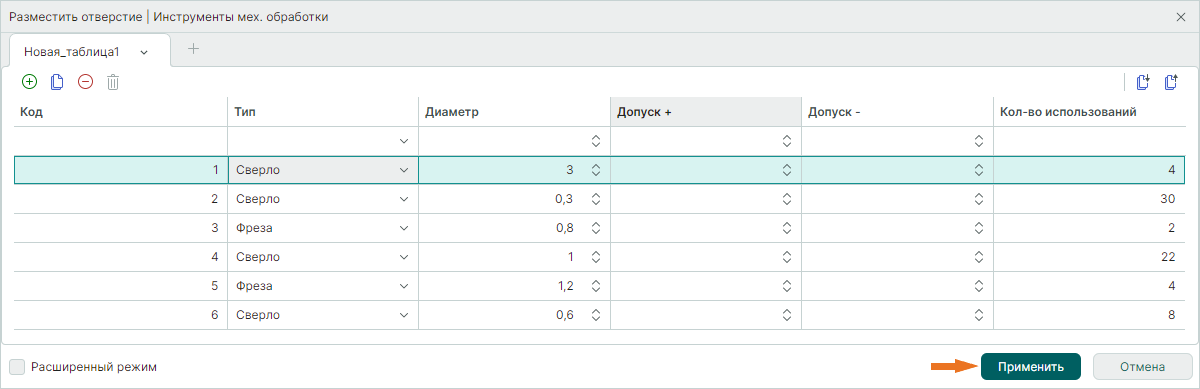

Рис. 3 Выбор инструмента

Инструмент «Разместить отверстие» станет активен, в информационной панели в верхней части графического редактора отобразится название активного инструмента, также название активного инструмента и доступные свойства инструмента отображаются в панели «Свойства». Текущие координаты курсора отображаются в строке состояния графического редактора и в панели «Свойства» , см. Рис. 4.

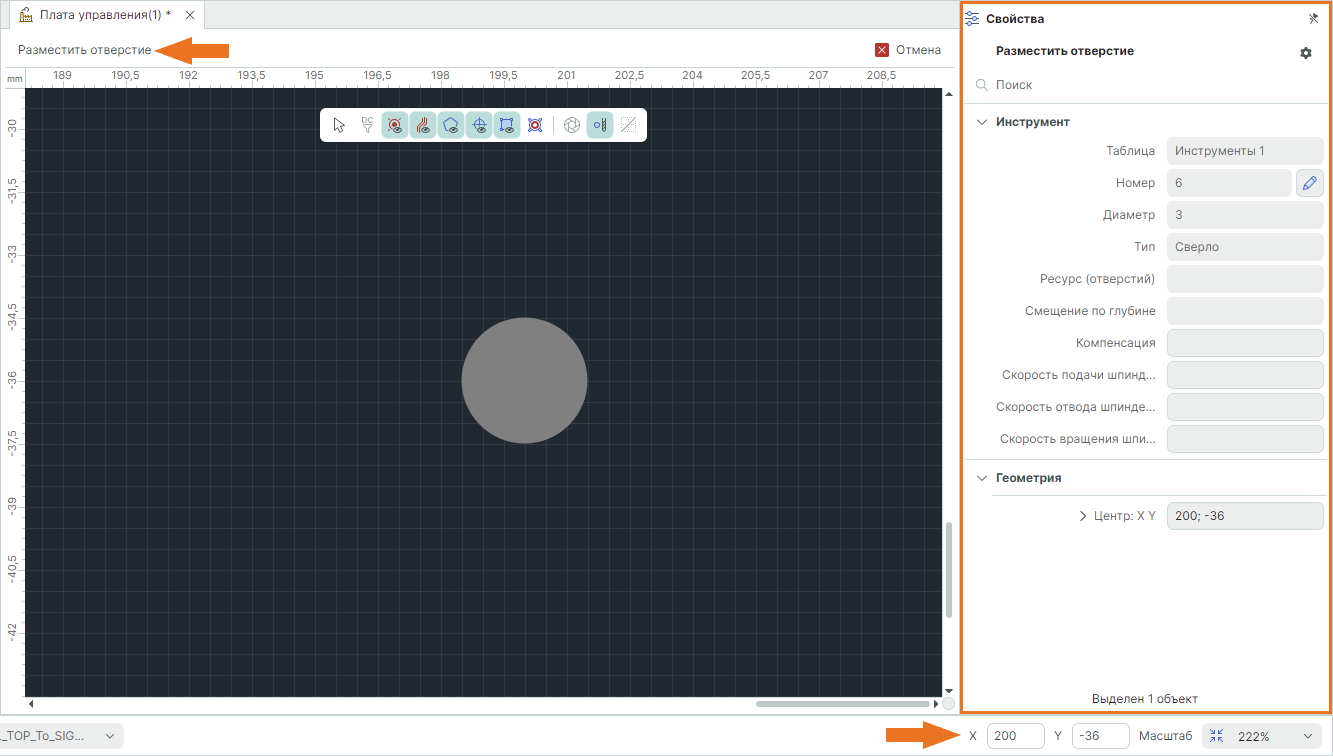

Рис. 4 Размещение отверстия

Нажатием левой кнопки мыши разместите отверстие, после размещения первого отверстия инструмент «Разместить отверстие» остается активен. Для выхода из инструмента вызовите контекстное меню и выберите «Отменить», также кнопка завершения работы инструмента «Отменить» доступна на информационной панели графического редактора, см. Рис. 5.

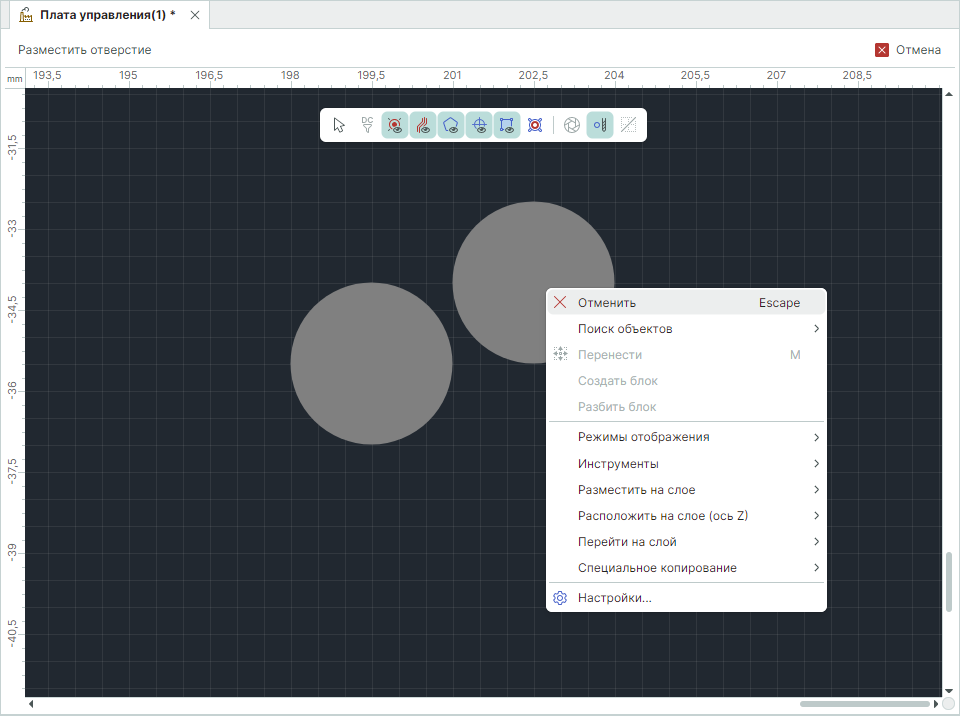

Рис. 5 Выход из инструмента
