Разместить полигон

Для размещения полигона в проекте подготовки производства необходимо перейти на гербер слой. Описание процедуры выбора активного слоя представлено в разделе Переключение слоев. Подробные сведения о создании и настройке гербер слоев проекта представлены в разделе Настройка слоев.
После перехода на гербер слой в меню «Разместить» станут доступны для размещения объекты топологического рисунка.

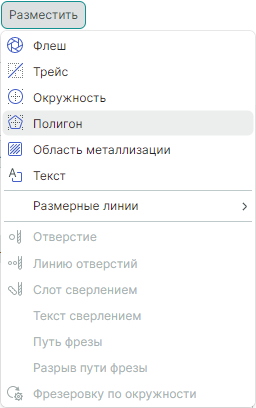

Для размещения полигона выберите в главном меню «Разместить» → «Полигон», см. Рис. 1.

Рис. 1 Вызов инструмента размещения полигона

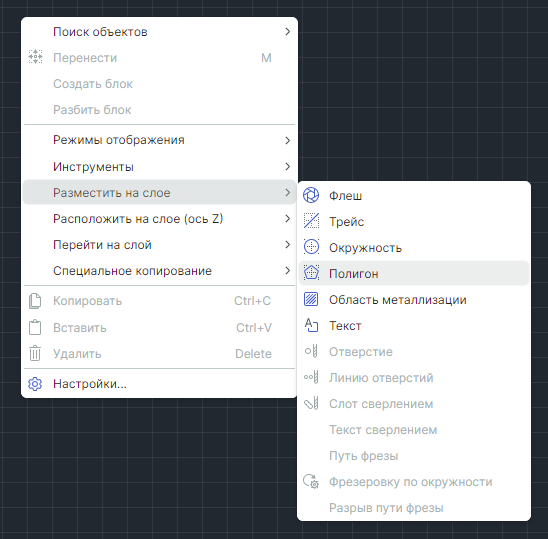

Также вызов инструмента доступен в контекстном меню редактора «Разместить на слое» → «Полигон», см. Рис. 2.

Рис. 2 Вызов инструмента размещения полигона из контекстного меню

Инструмент «Разместить полигон» станет активен, в информационной панели в верхней части графического редактора отобразится название активного инструмента. Также название активного инструмента и доступные свойства инструмента отображаются в панели «Свойства». Текущие координаты курсора отображаются в строке состояния графического редактора и в панели «Свойства», см. Рис. 3.

Рис. 3 Размещение первой вершины полигона

Нажмите левую кнопку мыши для первой вершины полигона, для размещения остальных вершин перемещайте курсор мыши и используйте нажатие левой кнопки мыши для фиксации вершины.

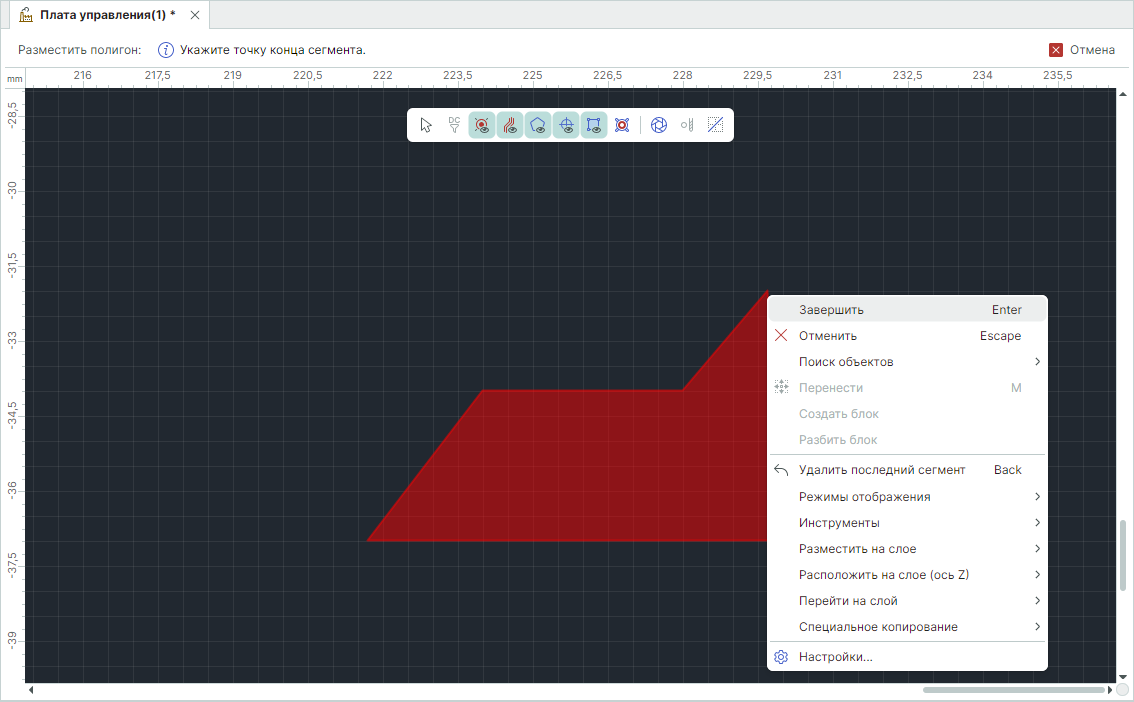

Для завершения размещения полигона вызовите контекстное меню и выберите пункт «Завершить», см. Рис. 4.

Рис. 4 Завершение размещения полигона

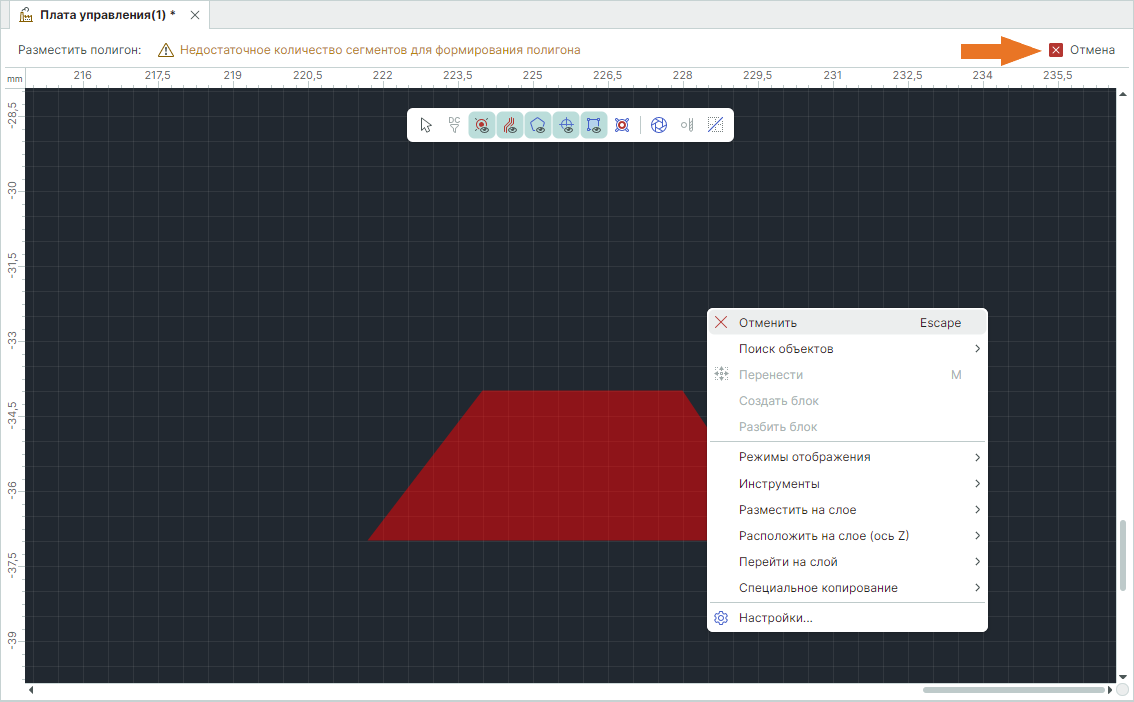

Для выхода из инструмента вызовите контекстное меню и выберите «Отменить» или используйте кнопку завершения работы инструмента «Отменить» на информационной панели графического редактора, см. Рис. 5.

Рис. 5 Выход из инструмента
