Разместить путь фрезы

Для размещения пути фрезы в проекте подготовки производства необходимо перейти на слой механической обработки. Описание процедуры создания слоя механической обработки представлено в разделе Настройки механической обработки. Описание процедуры выбора активного слоя представлено в разделе Переключение слоев.
После перехода на слой механической обработки в меню «Разместить» станут доступны для размещения объекты механической обработки.
Для размещения пути фрезы выберите в главном меню «Разместить» → «Путь фрезы», см. Рис. 1.

Рис. 1 Вызов инструмента «Путь фрезы»

Также вызов инструмента доступен в контекстном меню редактора «Разместить на слое» → «Путь фрезы», см. Рис. 2.

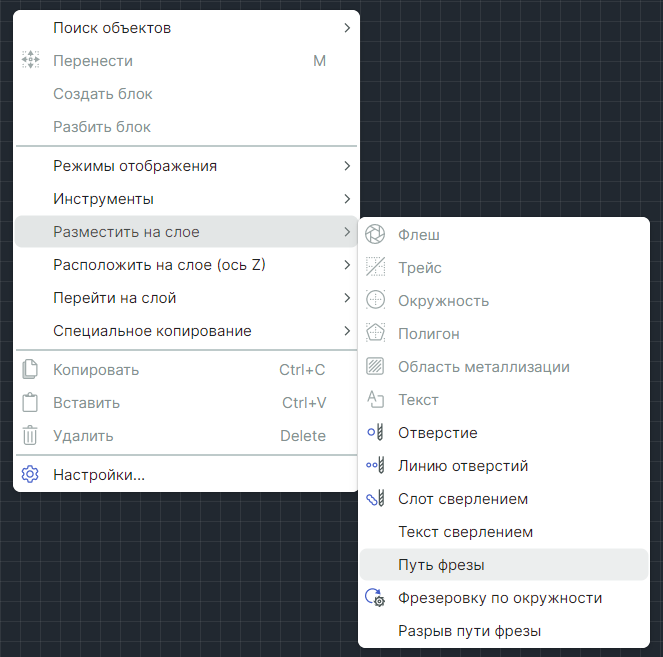

Рис. 2 Вызов инструмента «Путь фрезы» из контекстного меню

В отобразившемся окне «Инструменты мех. обработки» выберите инструмент и нажмите «Применить», см. Рис. 3.

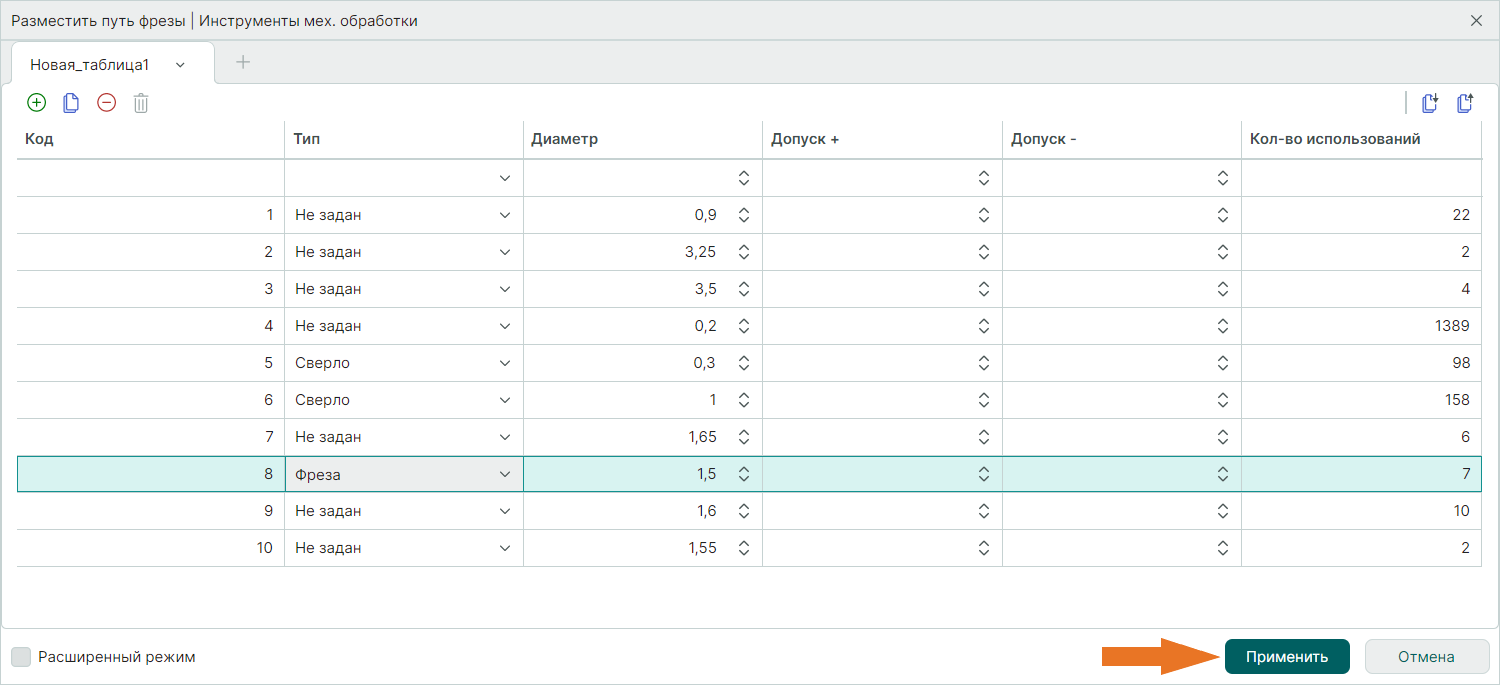

Рис. 3 Выбор инструмента

Инструмент «Разместить путь фрезы» станет активен, в информационной панели в верхней части графического редактора отобразится название активного инструмента, также название активного инструмента и доступные свойства инструмента отображаются в панели «Свойства». Текущие координаты курсора отображаются в строке состояния графического редактора, см. Рис. 4.

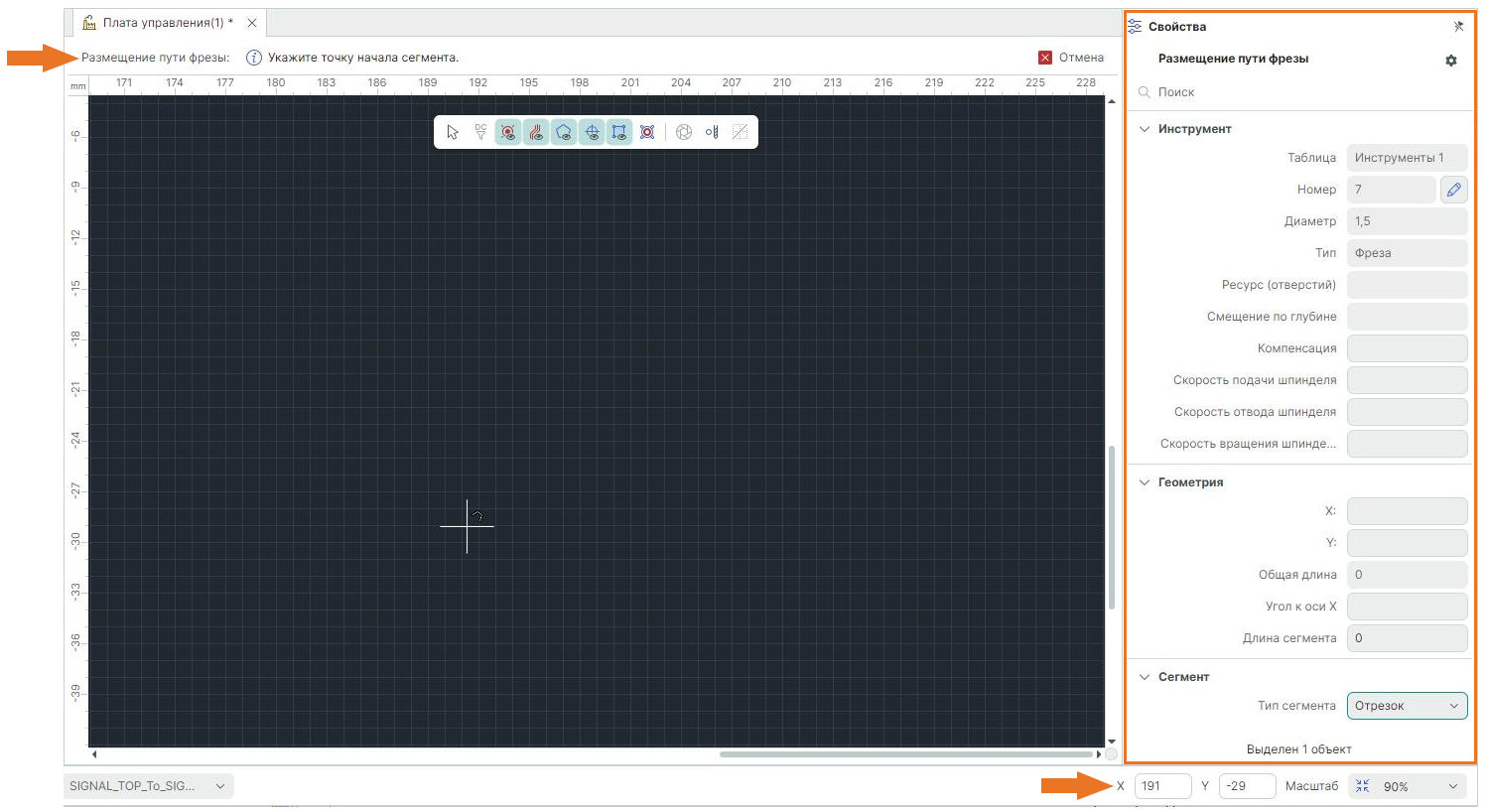

Рис. 4 Размещение пути фрезы

Нажмите левую клавишу мыши в рабочей области редактора для размещения точки захода фрезы, переместите курсор мыши и повторно нажмите левую клавишу мыши для размещения пути фрезы.
Основные элементы объекта «Путь фрезы» представлены на рисунке Рис. 5.

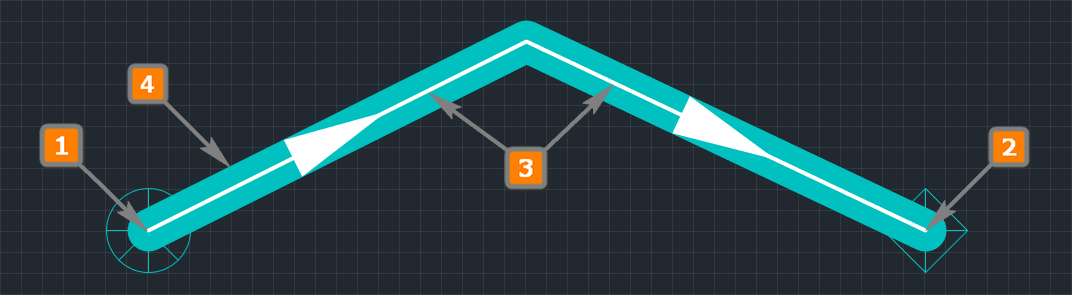

Рис. 5 Визуальное представление пути фрезы

1. Точка захода (опускания) фрезы.
2. Точка выхода (поднятия) фрезы.
3. Линия, по которой движется фреза. Стрелками указано направление движения.
4. Вырез, который формируется фрезой.
   Для завершения размещения вызовите контекстное меню и выберите пункт «Завершить», см. Рис. 6.

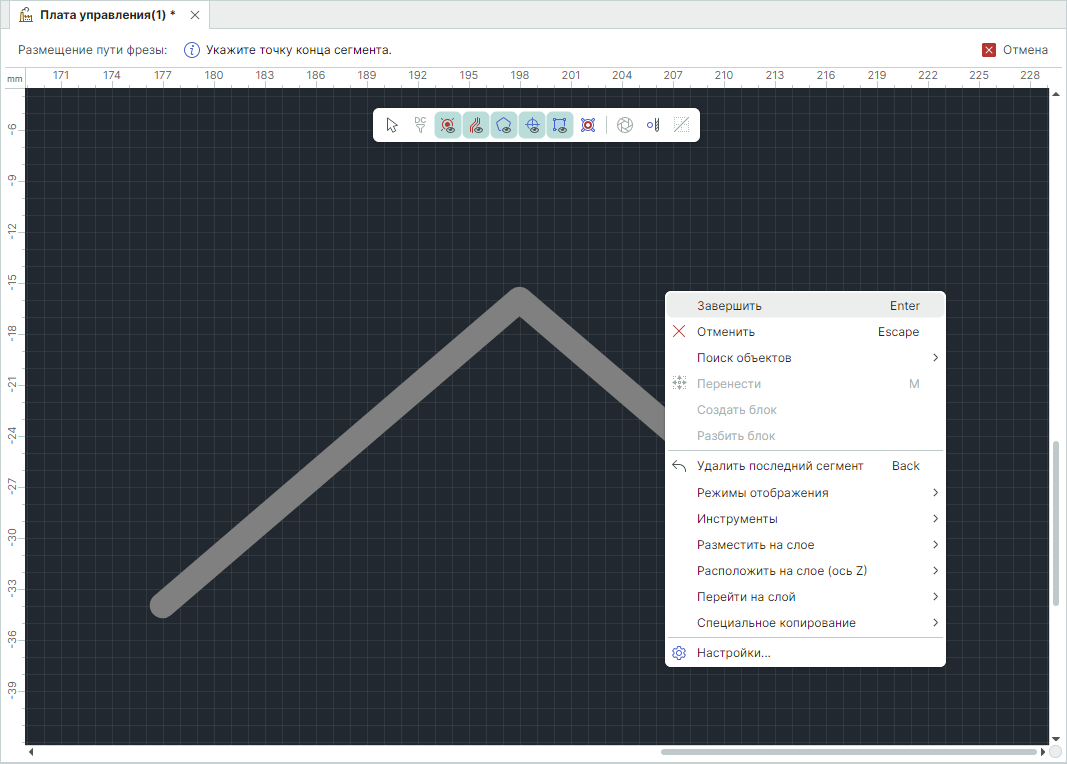

Рис. 6 Завершение размещения пути фрезы

Для выхода из инструмента вызовите контекстное меню и выберите «Отменить», также кнопка завершения работы инструмента «Отменить» доступна на информационной панели графического редактора, см. Рис. 7.

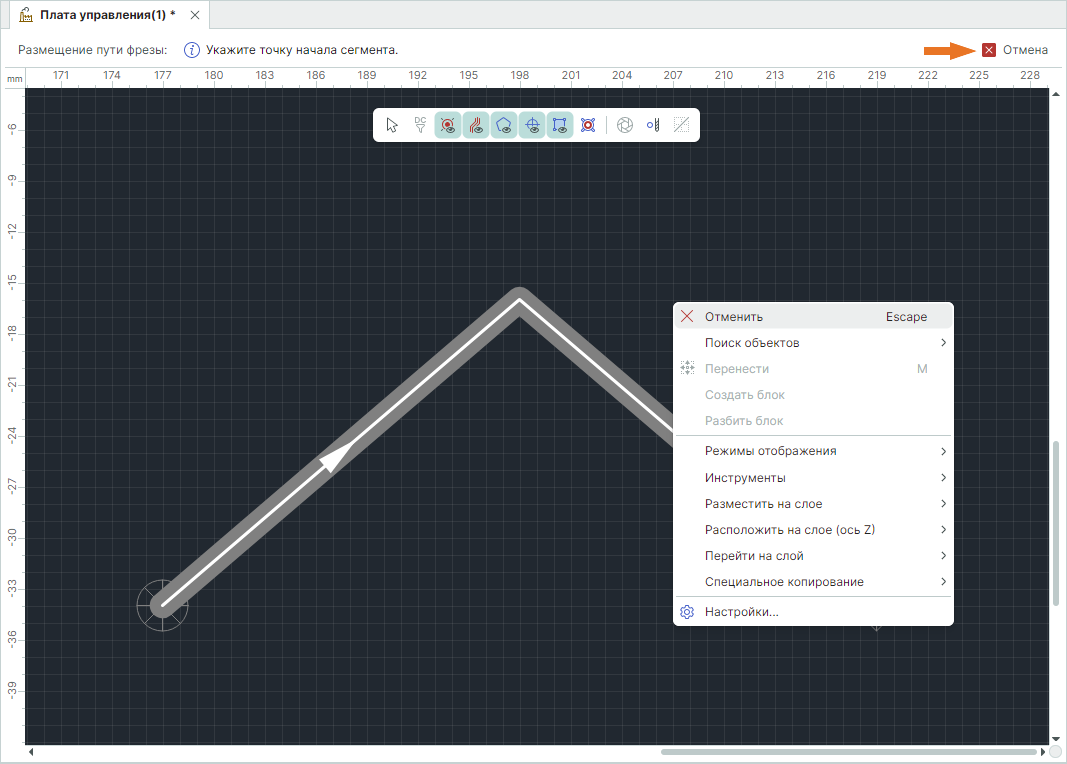

Рис. 7 Выход из инструмента
