Разместить текст

Для размещения текста в проекте подготовки производства необходимо перейти на гербер слой. Описание процедуры выбора активного слоя представлено в разделе Переключение слоев. Подробные сведения о создании и настройке гербер слоев проекта представлены в разделе Настройка слоев.
После перехода на гербер слой в меню «Разместить» станут доступны для размещения объекты топологического рисунка.
Для размещения текста выберите в главном меню «Разместить» → «Текст», см. Рис. 1.

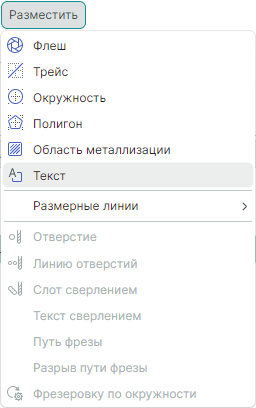

Рис. 1 Вызов инструмента размещения текста

Также вызов инструмента доступен в контекстном меню редактора «Разместить на слое» → «Текст», см. Рис. 2.

Рис. 2 Вызов инструмента размещения текста из контекстного меню

Инструмент «Разместить текст» станет активен, в информационной панели в верхней части графического редактора отобразится название активного инструмента. Также название активного инструмента и доступные свойства инструмента отображаются в панели «Свойства». Текущие координаты курсора отображаются в строке состояния графического редактора и в панели «Свойства», см. Рис. 3.

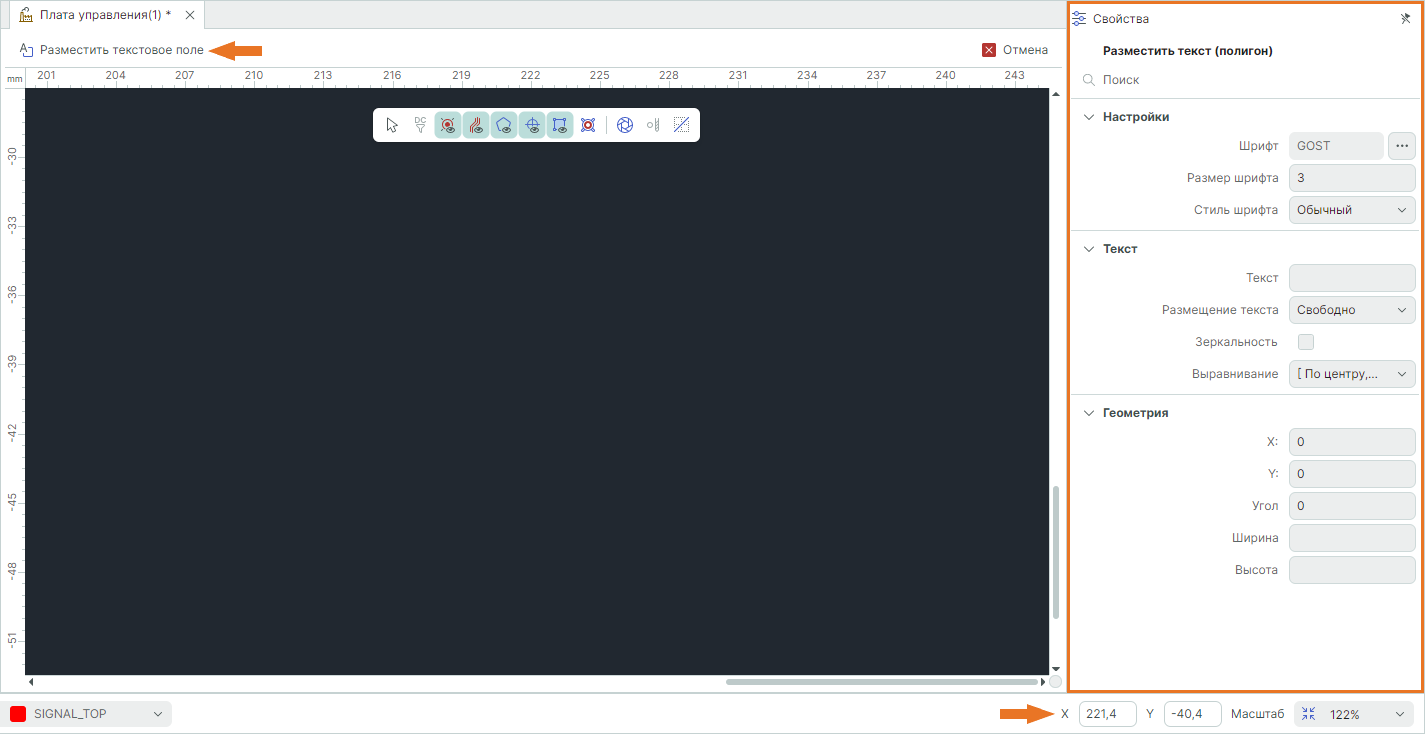

Рис. 3 Размещение текстового поля

Нажмите левую кнопку мыши для размещения текстового поля, введи необходимый текст, см. Рис. 4.

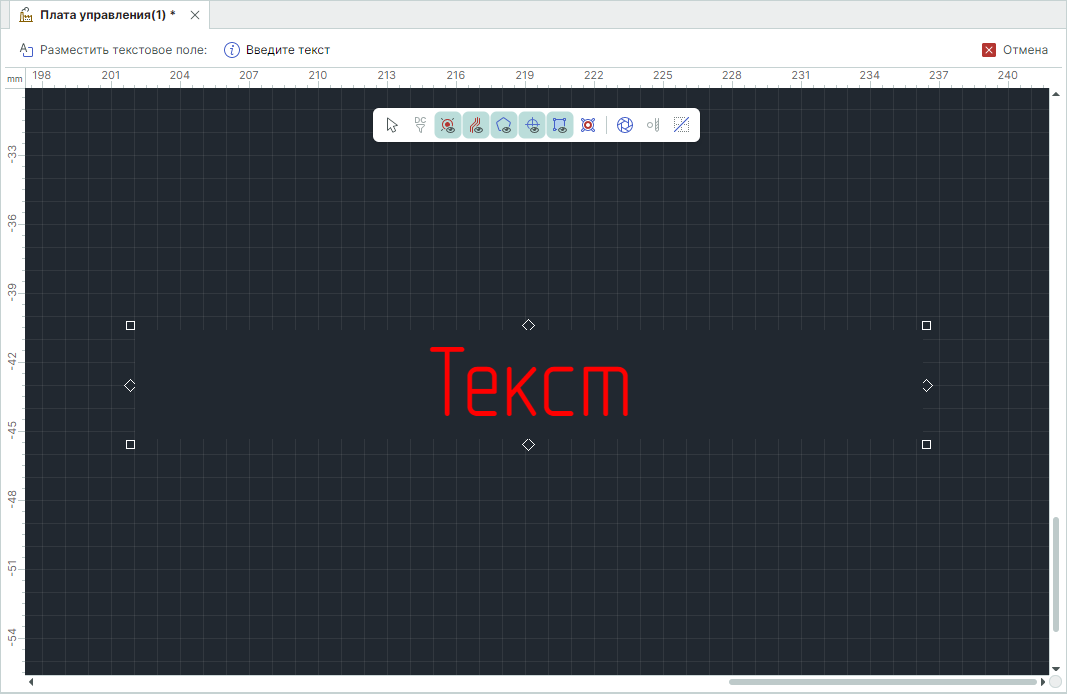

Рис. 4 Ввод текста

После того как текст введен, нажмите левой кнопкой мыши в свободном месте графического редактора для завершения размещения текста или используйте клавишу «Enter».
