Разместить трейс

Для размещения трейса (апертурной линии) в проекте подготовки производства необходимо перейти на гербер слой. Описание процедуры выбора активного слоя представлено в разделе Переключение слоев. Подробные сведения о создании и настройке гербер слоев проекта представлены в разделе Настройка слоев.
После перехода на гербер слой в меню «Разместить» станут доступны для размещения объекты топологического рисунка.

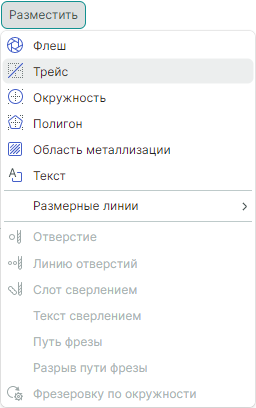

Для размещения трейса выберите в главном меню «Разместить» → «Трейс», см. Рис. 1.

Рис. 1 Вызов инструмента размещения трейса

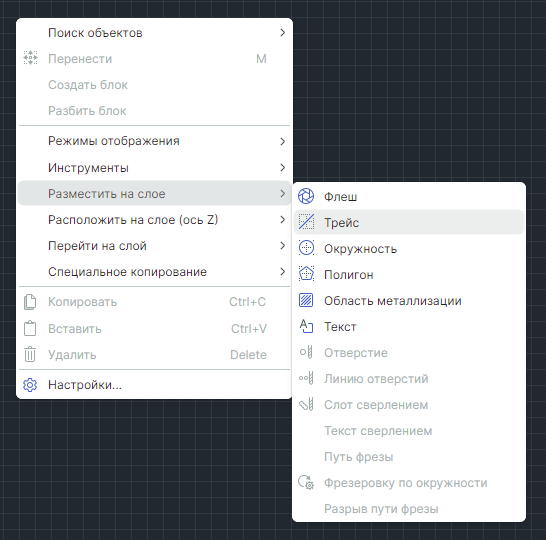

Также вызов инструмента доступен в контекстном меню редактора «Разместить на слое» → «Трейс», см. Рис. 2.

Рис. 2 Вызов инструмента размещения трейса из контекстного меню

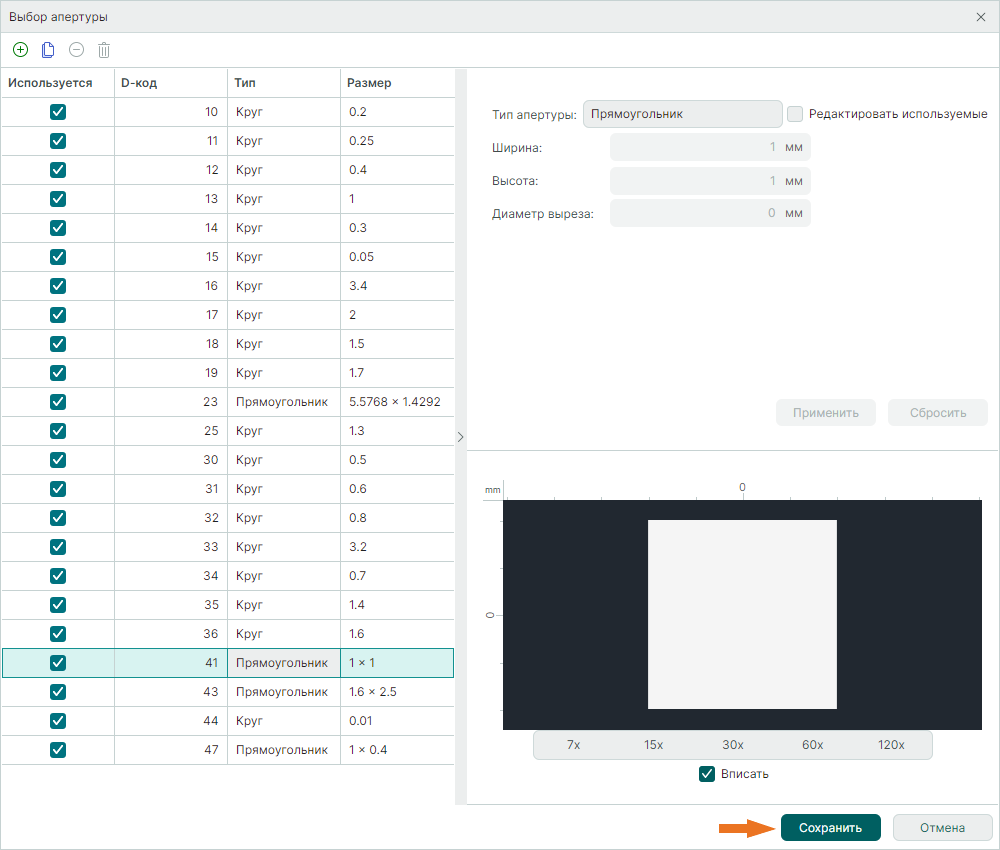

В отобразившемся окне «Выбор апертуры» выберите нужную апертуру или создайте новую (подробнее см. раздел Создание апертуры) и нажмите «Сохранить», см. Рис. 3.

Рис. 3 Выбор апертуры для создания трейса

Примечание! При выборе апертуры для инструмента «Разместить трейс» доступны апертуры круглой и прямоугольной формы.

Если работа осуществляется в пустом проекте производства, не содержащем производственных данных, список апертур в окне «Выбор апертуры» будет пуст, подробное описание процедуры создания новой апертуры представлено в разделе Создание апертуры.
Инструмент «Разместить трейс» станет активен, в информационной панели в верхней части графического редактора отобразится название активного инструмента. Также название активного инструмента и доступные свойства инструмента отображаются в панели «Свойства». Текущие координаты курсора отображаются в строке состояния графического редактора и в панели «Свойства», см. Рис. 4.

Рис. 4 Размещение начальной точки сегмента

Для размещения начальной точки нажмите левую кнопку мыши, для размещения конечной точки сегмента переместите курсор мыши в заданное положение и нажмите левую кнопку мыши, инструмент «Разместить трейс» остается активен и позволяет размещать неограниченное количество сегментов.
Для завершения размещения трейса вызовите контекстное меню и выберите пункт «Завершить», см. Рис. 5.

Рис. 5 Завершение размещения трейса

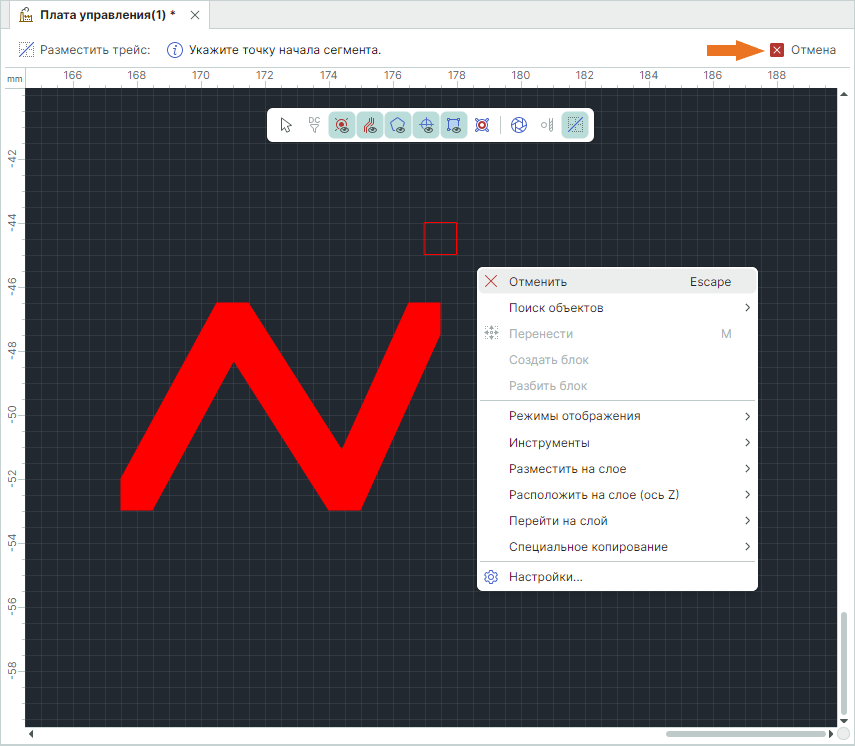

Для выхода из инструмента вызовите контекстное меню и выберите «Отменить» или используйте кнопку завершения работы инструмента «Отменить» на информационной панели графического редактора, см. Рис. 6.

Рис. 6 Выход из инструмента
