Редактирование правил проектирования

Примечание! Правила шаблона платы при копировании из правил проекта платы полностью сохраняют данные об электрических цепях, регионах, слоях, отверстиях, заливке, зазорах и т.д., следовательно требуют коррекции при дальнейшем использовании шаблона.

Для шаблона платы можно задать базовые правила проектирования, заимствованные из проекта, который служит первоисточником при создании шаблона платы.
Для вызова редактора правил шаблона платы:
1. В панели «Стандарты» в дереве узла «Шаблоны плат» выберите шаблон.
2. Вызовите контекстное меню и выберите пункт «Правила», см. Рис. 1.

Рис. 1 Вызов редактора правил шаблона платы

В рабочей области будет открыто окно редактора правил выбранного шаблона плат, см. Рис. 2.

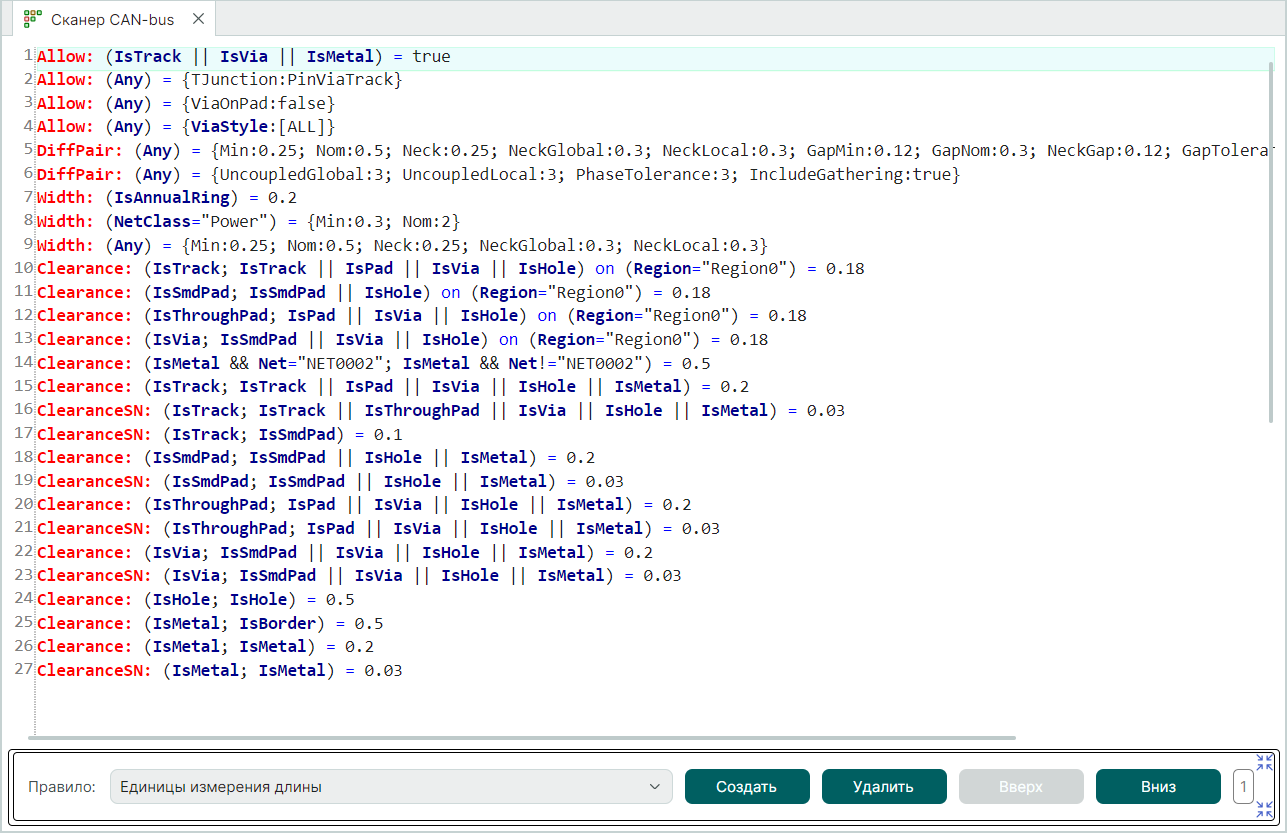

Рис. 2 Редактор правил проектирования шаблона платы

3. Скорректируйте необходимые параметры.
   Подробнее форматы описания и принцип работы с редактором правил представлены в Руководстве пользователя Редактор правил.
4. Сохраните изменения, нажав «Сохранить» или «Сохранить все» на панели инструментов «Общие» и закройте редактор.
