Редактирование семейств

Важно! Параметры в полях столбца «Идентификатор» изменить нельзя. Для изменения этих данных необходимо удалить семейство и создать заново.

Для редактирования названия или обозначения семейства/подсемейства:
1. Сохраните все изменения в системе и откройте редактор семейств компонентов;
2. Перейдите к редактированию, используя кнопку «Редактировать» и подтвердив переход в информационном окне;
3. Внесите изменения в необходимые параметры: обозначение или названия семейства/подсемейства, см. Рис. 1;

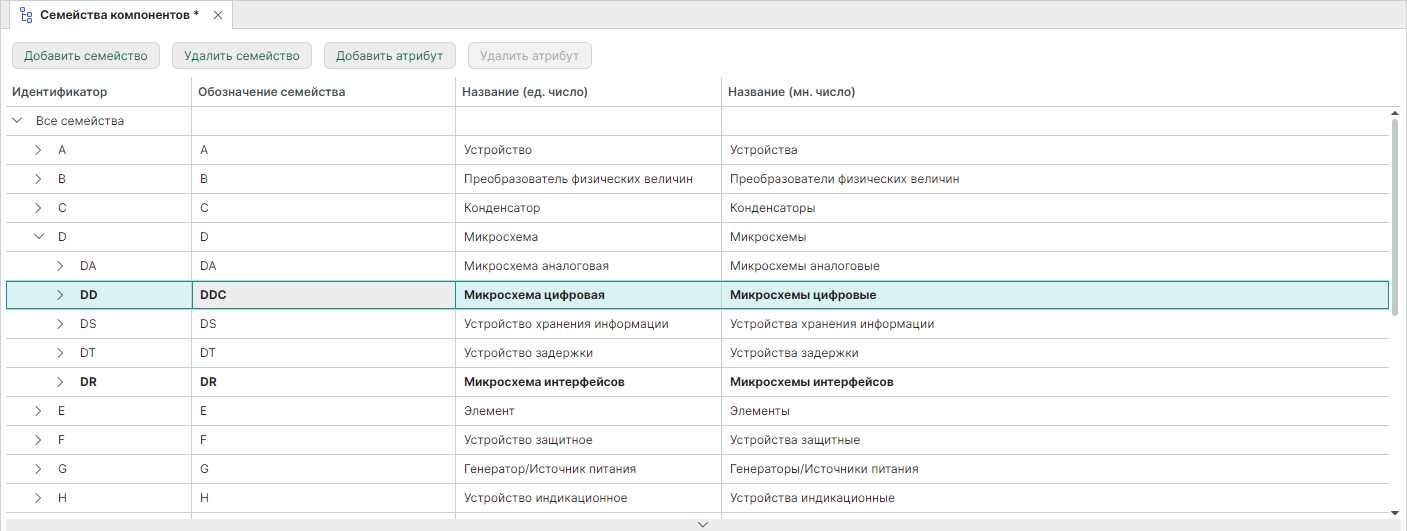

Рис. 1 Редактирование обозначений и названий семейств

При редактировании обозначения семейства/подсемейства используйте символы латинского алфавита, рекомендуется не повторять уже существующих обозначений.
Названия семейств/подсемейств должны быть уникальными.
4. Сохраните изменения, нажав «Сохранить» или «Сохранить все» на панели инструментов «Общие»;
5. Выполните перезагрузку Delta Design, подтвердив действие с помощью кнопки «Да» в информационном окне, см. Рис. 2.

Рис. 2 Подтверждение действия

После редактирования обозначения семейства/подсемейства требуется последовательно обновить позиционные обозначения компонентов в библиотеках (см. Руководство пользователя Радиоэлектронные компоненты) и в проектах (см. Руководство пользователя Проекты).

Примечание! Для вновь размещаемых компонентов на электрической схеме достаточно обновления позиционного обозначения только в библиотеке.
