Позиционное обозначение¶
В поле «Позиционное обозначение» отображается буквенное обозначение семейства, которому принадлежит компонент.
В этом поле содержится справочная информация, она не может быть изменена.
При изменении семейства/подсемейства (см. раздел Семейство компонента) компонента обозначение, отображаемое в поле «Позиционное обозначение», меняется автоматически.
При изменении обозначения семейства/подсемейства в стандартах системы (см. "Стандарты системы" раздел Редактирование семейств) требуется обновление позиционного обозначения компонентов в библиотеке.
Для таких компонентов в поле «Позиционное обозначение» будет расположена кнопка
. Ее наличие оповещает о различии позиционного обозначения компонента и позиционного обозначения семейства/подсемейства, к которому относится компонент.
В этом случае:

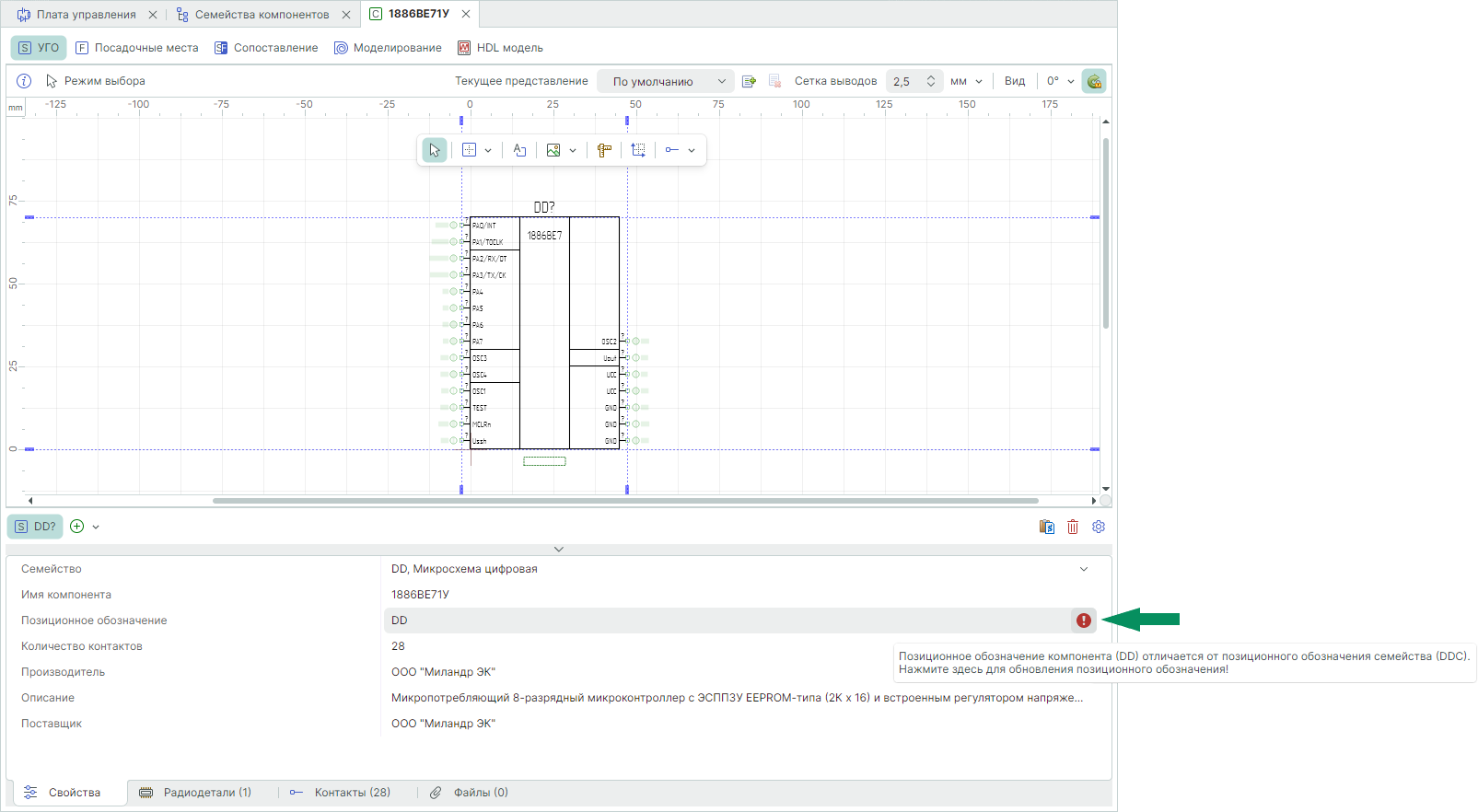

- с помощью кнопки обновите позиционное обозначение компонента, см. Рис. 1;
- сохраните изменения, нажав «Сохранить» или «Сохранить все» на панели инструментов «Общие».
Примечание! После обновления позиционного обозначения для уже размещенных компонентов требуется обновление в проекте, подробнее см. "Проекты" раздел Обновление компонентов проекта.
