Редактирование штампа схемы

В системе Delta Design существует возможность редактирования либо изменения формата и штампа листа в процессе создания проектируемой схемы.
Замена формата и штампа
Замена формата и штампа листа происходит в окне «Формат и штамп», см. Рис. 1.

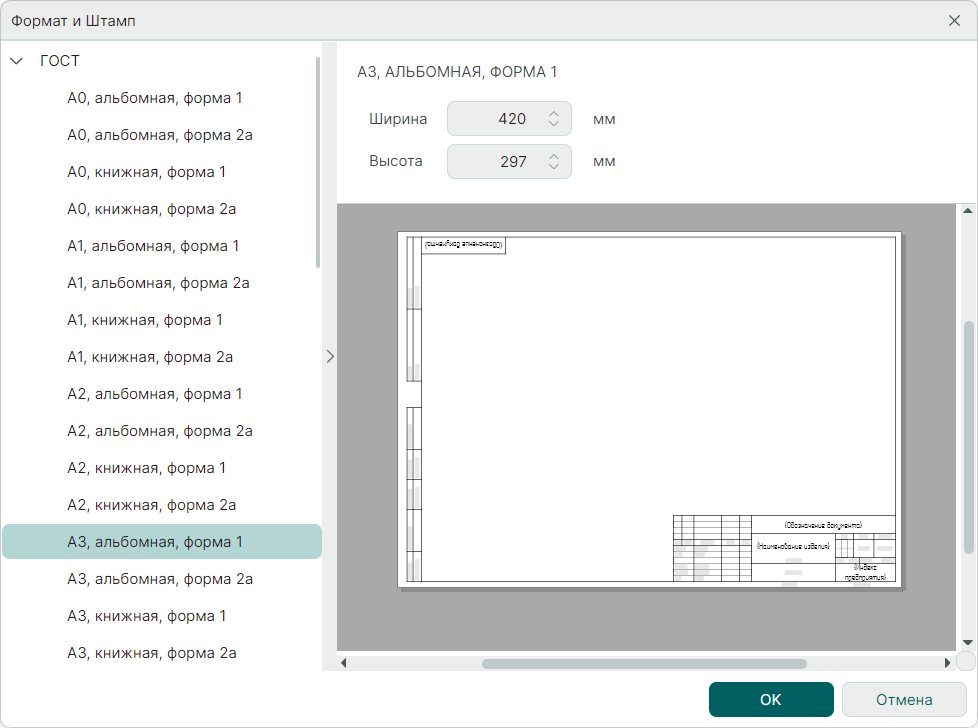

Рис. 1 Окно «Формат и штамп»
Рис. 1 Окно «Формат и штамп»

Вызов окна «Формат и штамп» осуществляется двумя способами:
Способ 1) Нажмите на кнопку «Настройки схемы», расположенную в правом нижнем углу схемотехнического редактора.
Способ 2) Выберите инструмент «Настройки схемы» из контекстного меню на вкладке листа.
Вызов окна «Настройки схемы» представлен на Рис. 2.

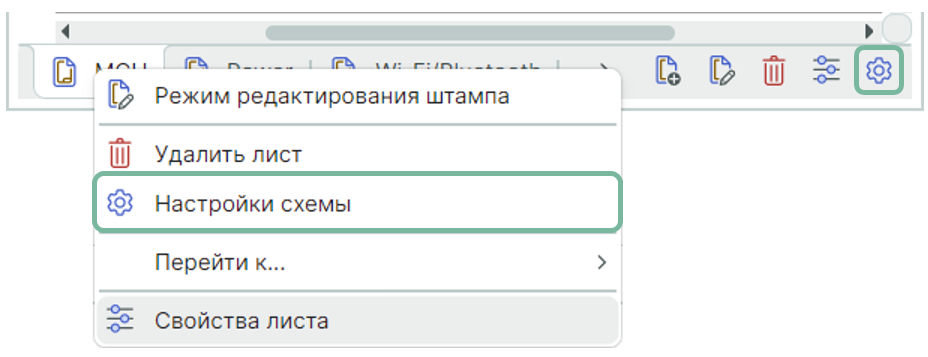

Рис. 2 Вызов окна «Настройка схемы»
Рис. 2 Вызов окна «Настройка схемы»

В окне «Настройки схемы» перейдите на вкладку «Лист» и нажмите на кнопку в поле «Формат и штамп», выберите необходимый формат листа в левой части окна «Формат и штамп». Выбор и определение нового формата в окне «Формат и штамп» показан на Рис. 3.

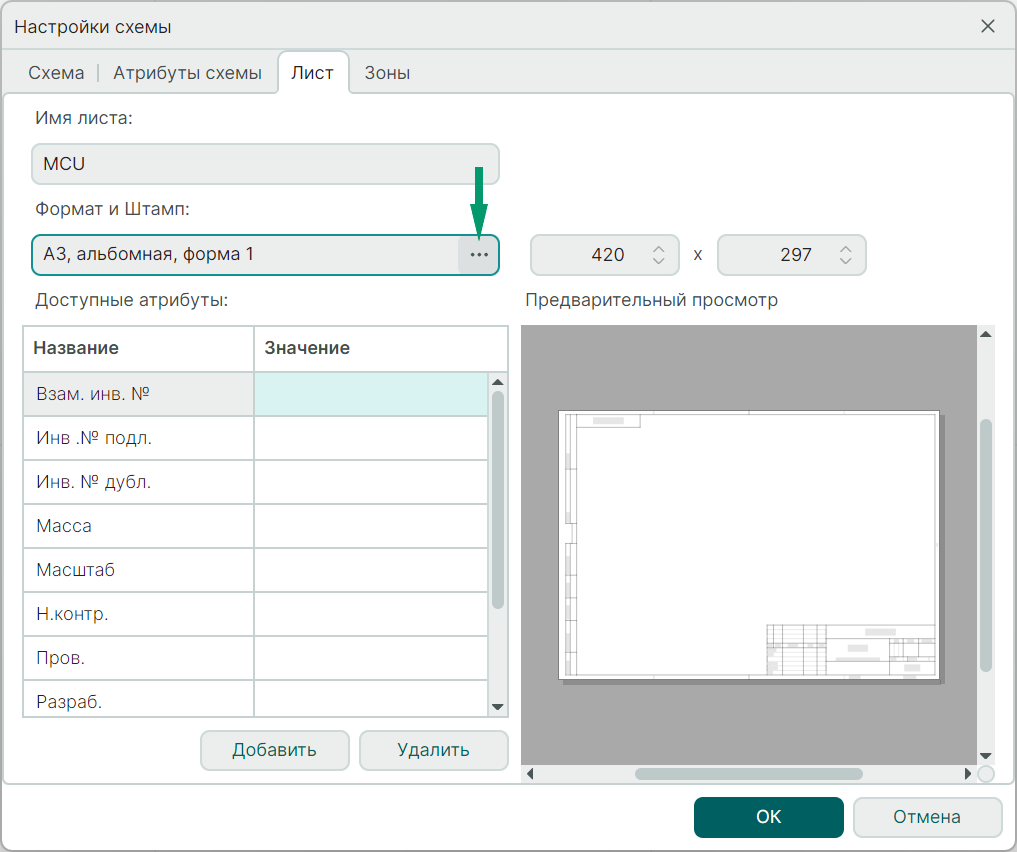

Рис. 3 Вызов окна «Формат и штамп»
Рис. 3 Вызов окна «Формат и штамп»

Разбиение на зоны
Настройка параметров разбиения схемы на зоны выполняется в окне «Настройки схемы» → вкладка «Зоны», см. Рис. 4.

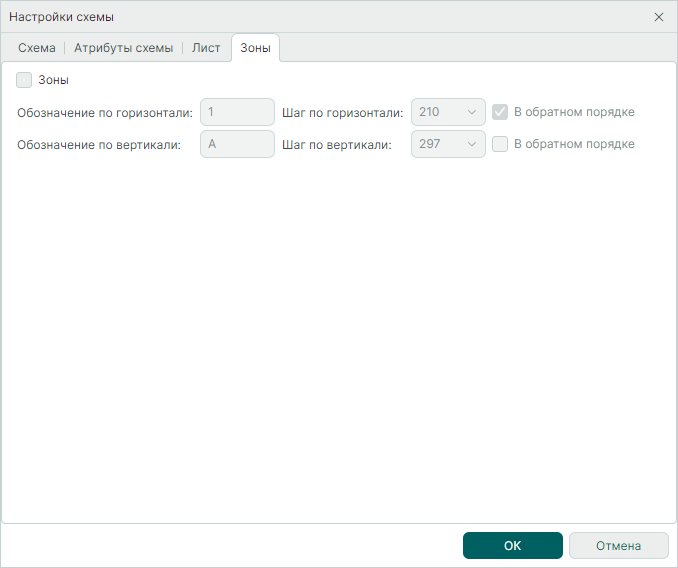

Рис. 4 Вкладка «Зоны»
Рис. 4 Вкладка «Зоны»

Для разбиения поля схемы на зоны, см. Рис. 5:
1. Установите флаг в чек-бокс «Зоны», поле настроек будет активировано.

Примечание! Параметры разбиения поля схемы, установленные по умолчанию, соответствуют указаниям ГОСТ Р 2.104 – 2023.

  1. В поля «Обозначение по горизонтали» и «Обозначение по вертикали» введите буквы, цифры или символы, с которых будет начинаться обозначение зон.
  2. Из выпадающих меню «Шаг по горизонтали» и «Шаг по вертикали» выберите значения шагов для разбиения. Значения шагов являются делителями и кратными к значениям сторон формата А4 (210*297 мм).
  3. С помощью установки/снятия флагов в чек-боксах «В обратном порядке» выберите порядок обозначения разбиения:
  • Прямой порядок – цифры по возрастанию, буквы в алфавитном порядке, слева направо по горизонтали и снизу вверх по вертикали;
  • Обратный порядок – цифры по возрастанию, буквы в алфавитном порядке, справа налево по горизонтали и сверху вниз по вертикали.
  1. Для применения параметров нажмите «ОК».

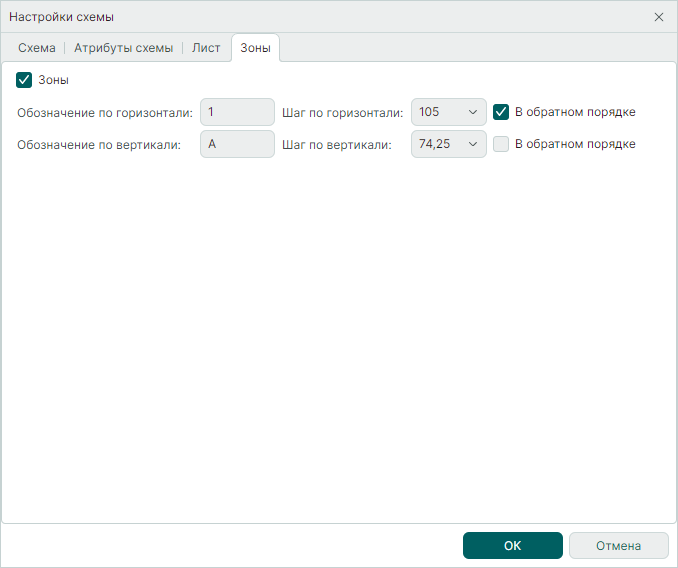

Рис. 5 Параметры разбиения схемы на зоны
Рис. 5 Параметры разбиения схемы на зоны

Важно! Настройка параметров разбиения полей многолистовой схемы на зоны производится отдельно для каждого листа схемы.

Примечание! При создании перечня элементов автоматически будут выбраны шаблоны стандартов системы, содержащие графу «Зона». Графа «Зона» перечня элементов автоматически заполняется данными о расположении компонентов на схеме.

Редактирование штампа
В режиме редактирования штампа возможна только корректировка штампа операциями, доступными в системе Delta Design (перенос, смещение, удаление). Для этого необходимо навести курсор мыши на определенный сегмент штампа. Изменения отображаются в «Свойствах» атрибутов, автоматически появляясь при вызове режима редактирования штампа. Здесь же задаётся стиль и геометрия текста, см. Рис. 6.

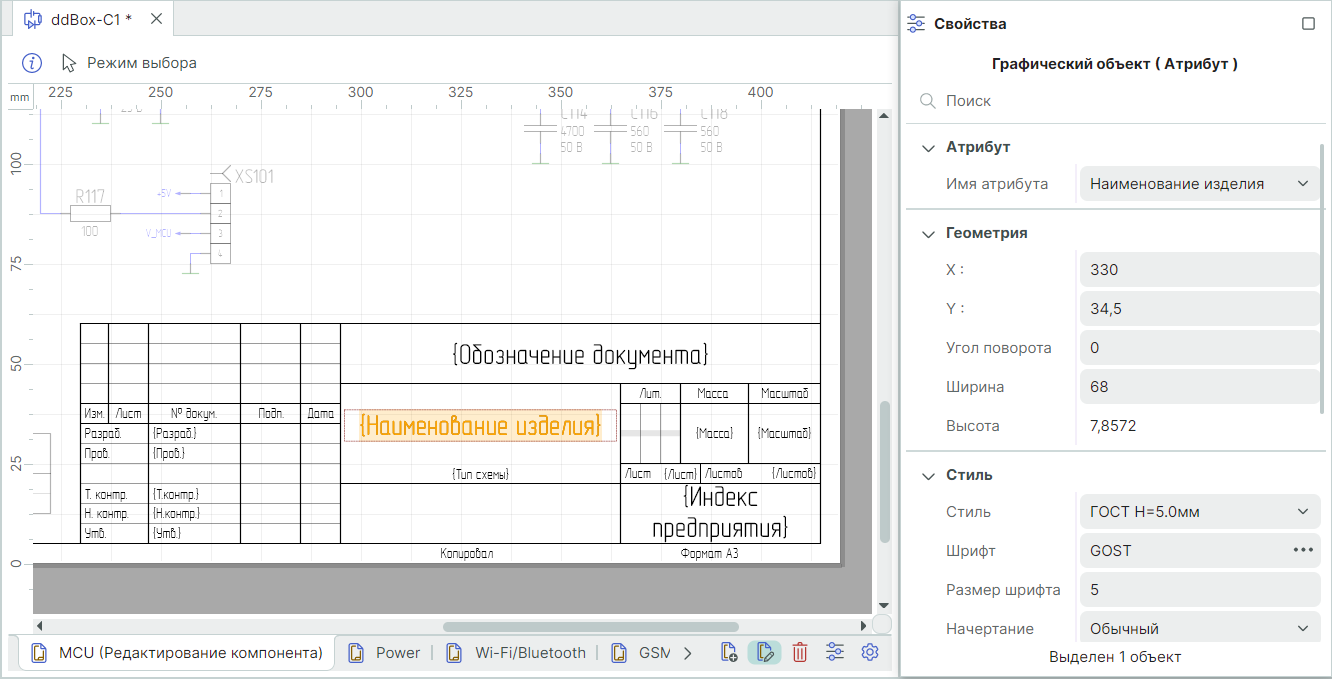

Рис. 6 Редактирование штампа
Рис. 6 Редактирование штампа

Описание внесения изменений в текст штампа подробно описано в разделе Локальное редактирование атрибутов и данных схемы.
Редактирование штампа в процессе создания проекта осуществляется вызовом режима редактирования, обозначающимся значком «Режим редактирования штампа», одним из способов:
Способ 1) Выберите инструмент «Режим редактирования штампа» из контекстного меню на вкладке листа, .
Способ 2) Нажмите на значок «Режим редактирования штампа», расположенный в правом нижнем углу графического редактора, см. Рис. 7.

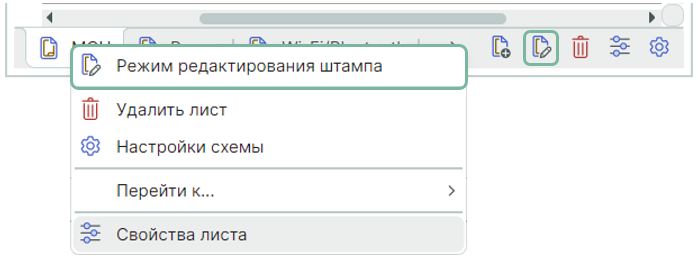

Рис. 7 Вызов режима редактирования штампа
Рис. 7 Вызов режима редактирования штампа
