Редактирование всех посадочных мест одного типа¶
Важно! Способ редактирования посадочного места, который описан в данном разделе, вносит изменения во все посадочные места данного типа. Если необходимо изменить конкретное посадочное место, его предварительно необходимо сделать уникальным, см. раздел Редактирование размещенного посадочного места.
Чтобы изменить посадочное место компонента на плате:
1. Выберите на плате посадочное место, которое необходимо изменить.

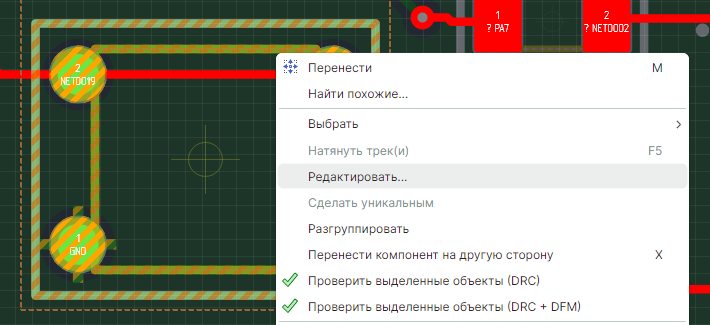

2. Вызовите контекстное меню и выберите пункт «Редактировать», см. Рис. 1.
- Внесите изменения в посадочное место, используя инструменты открывшегося редактора посадочных мест.

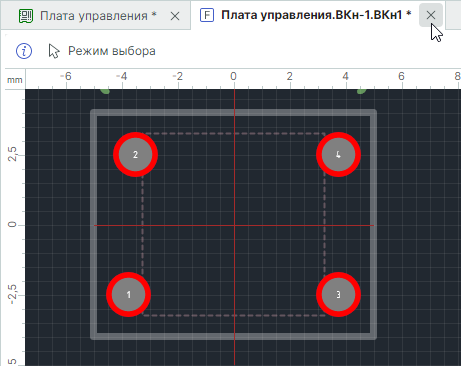

- Закройте редактор посадочных мест без сохранения (несохраненный документ в окне редактора отмечен звездочкой (*)), см. Рис. 2.
Внесенные изменения сразу будут применены ко всем посадочным местам выбранного типа, расположенным на плате.
Важно! Если перед закрытием редактора посадочных мест будет произведено сохранение, то внесенные изменения сразу будут внесены в проект и сохранены.
Важно! Во время редактирования посадочного места граница корпуса компонента может быть удалена. Крайне не рекомендуется допускать такой ситуации, чтобы избежать ошибок на дальнейших этапах проектирования печатной платы, которые могут возникнуть из-за отсутствия границ у посадочного места какого-либо компонента.
Отменить сохраненные изменения посадочных мест в явном виде невозможно. Тем не менее, можно преобразовать посадочные места к тому виду, в котором они хранятся в библиотеке ЭРИ. При этом если посадочное место было отмечено как уникальное, то после данной операции отметка об уникальности будет снята. Данная операция доступна только для связанных с библиотекой компонентов.
Чтобы привести посадочное место в соответствие с библиотекой ЭРИ:
1. Выберите нужный тип посадочного места в панели «Менеджер проекта» (вкладка «Компоненты» → «Плата» → «Посадочные места»).

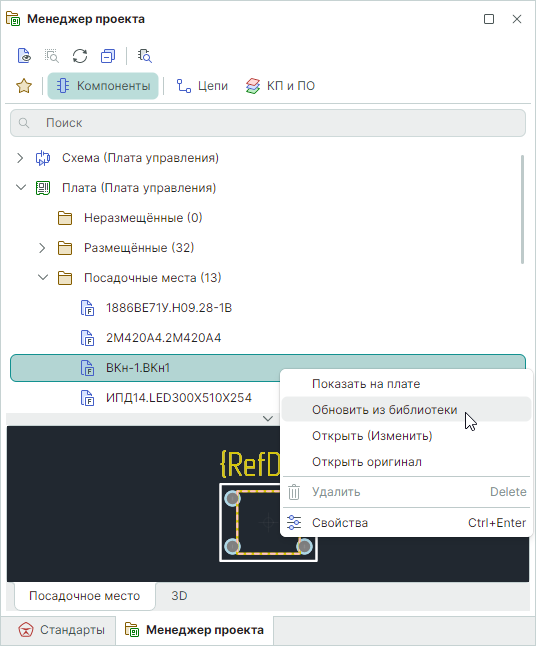

2. Вызовите контекстное меню и воспользуйтесь пунктом «Обновить из библиотеки», см. Рис. 3.
