Регионы изменения правил проектирования

Размещение регионов изменения правил проектирования осуществляется с помощью инструмента «Разместить регион», расположенного:

• на встроенной панели редактора;
• на панели инструментов «Плата».

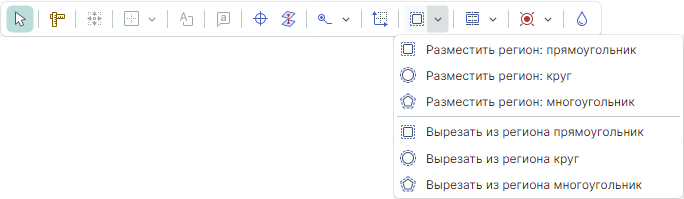

В системе Delta Design доступно три формы региона и три формы вырезов в регионах: прямоугольник, круг, многоугольник. Форма размещаемого региона отображается на соответствующей иконке инструмента «Разместить регион», см. Рис. 1.

Рис. 1 Выбор типа размещаемого монтажного отверстия

Размещение региона в редакторе посадочного места осуществляется аналогично размещению региона на печатной плате, подробнее см. "Редактор печатных плат" раздел Регионы.
Для размещения региона на посадочном месте доступны классы слоев, соответствующие верхнему и нижнему сигнальному слою платы, также регион может быть задан для всех сигнальных слоев одновременно, т.е. располагаться на слое «THROUGHREGION».

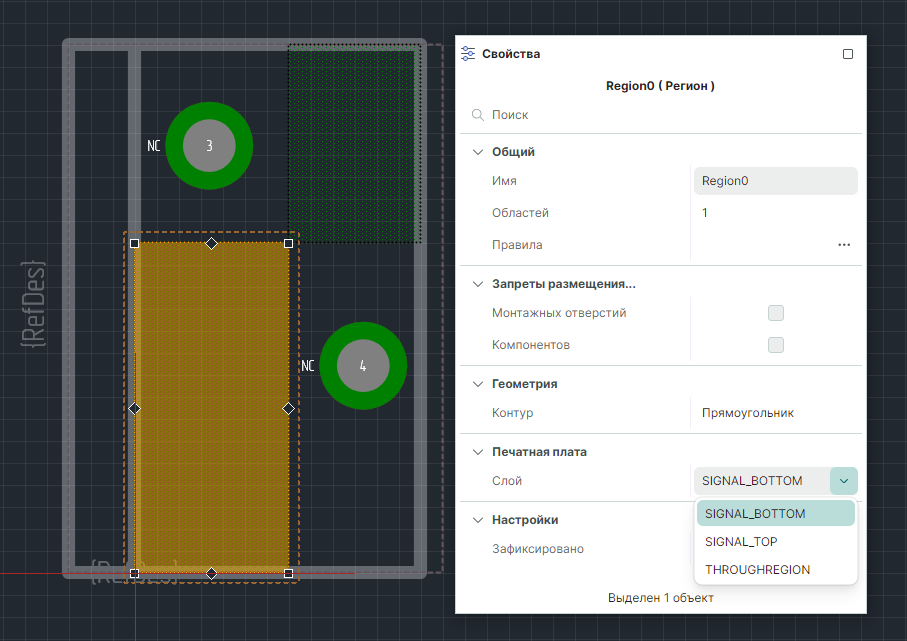

Выбор слоя осуществляется с помощью выпадающего списка, расположенного в строке состояния, или из выпадающего меню «Слой» в панели «Свойства», см. Рис. 2.

Рис. 2 Выбор слоя региона в панели «Свойства»

Каждому создаваемому региону автоматически присваивается уникальное имя, которое отображается в панели «Свойства» → «Общий» → «Имя». Имя региона при необходимости можно изменить.
Если нескольким графическим регионам присвоить одно наименование, то они становятся областями одного региона. Информация о количестве областей региона отображается в панели «Свойства» → «Общий» → «Областей».
После того, как регион размещен, для него необходимо настроить правила проектирования и/или запреты на размещение объектов. Описание определения правил проектирования внутри регионов представлено в разделе Регионы изменения правил проектирования.

Примечание! Регионы изменения правил проектирования – это дополнительные объекты, их присутствие на посадочном месте не обязательно.
