Слои «Маска» и «Паст໶
Параметры фигур для слоев «Маска» и «Паста» можно задавать, используя отдельную фигуру.
Фигуры для слоев «Маска» и «Паста» создаются точно так же, как это описано в разделе Создание формы контактной площадки.
В случае когда для слоев «Маска» и «Паста» не нужно задавать фигуру специфической формы, конкретные параметры можно ввести на основе размеров фигуры на сигнальном слое.

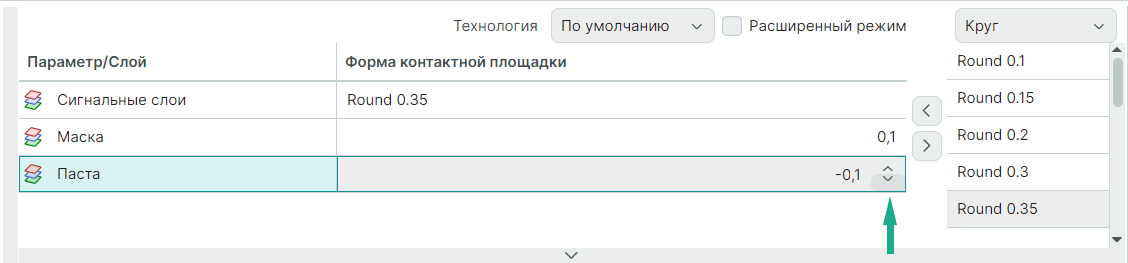

Размеры задаются с помощью отступов от фигуры на сигнальном слое, см. Рис. 1.
При задании отступа границы окон на слоях пасты или маски смещаются наружу или во внутрь на введенную величину от границ контактной площадки на сигнальном слое.
Совет! Для маски обычно устанавливается положительный отступ (зазор между проводящим рисунком контактной площадки и защитным слоем маски), для пасты – отрицательный (отступ от границы контактной площадки во внутрь формы).
Примечание! Фигура для слоя «Маска» определяет зону отсутствия маски на печатной плате, то есть это вырез в слое «Маска».
