Совместное копирование треков и компонентов¶
Копирование компонентов с подключенными треками в целом аналогично копированию посадочных мест компонентов.
Следует учесть, что при размещении на плате копии компонентов и треков для копий треков будут назначаться именно те цепи, которые, в соответствии со списком соединений, подключены к выбранным компонентам.

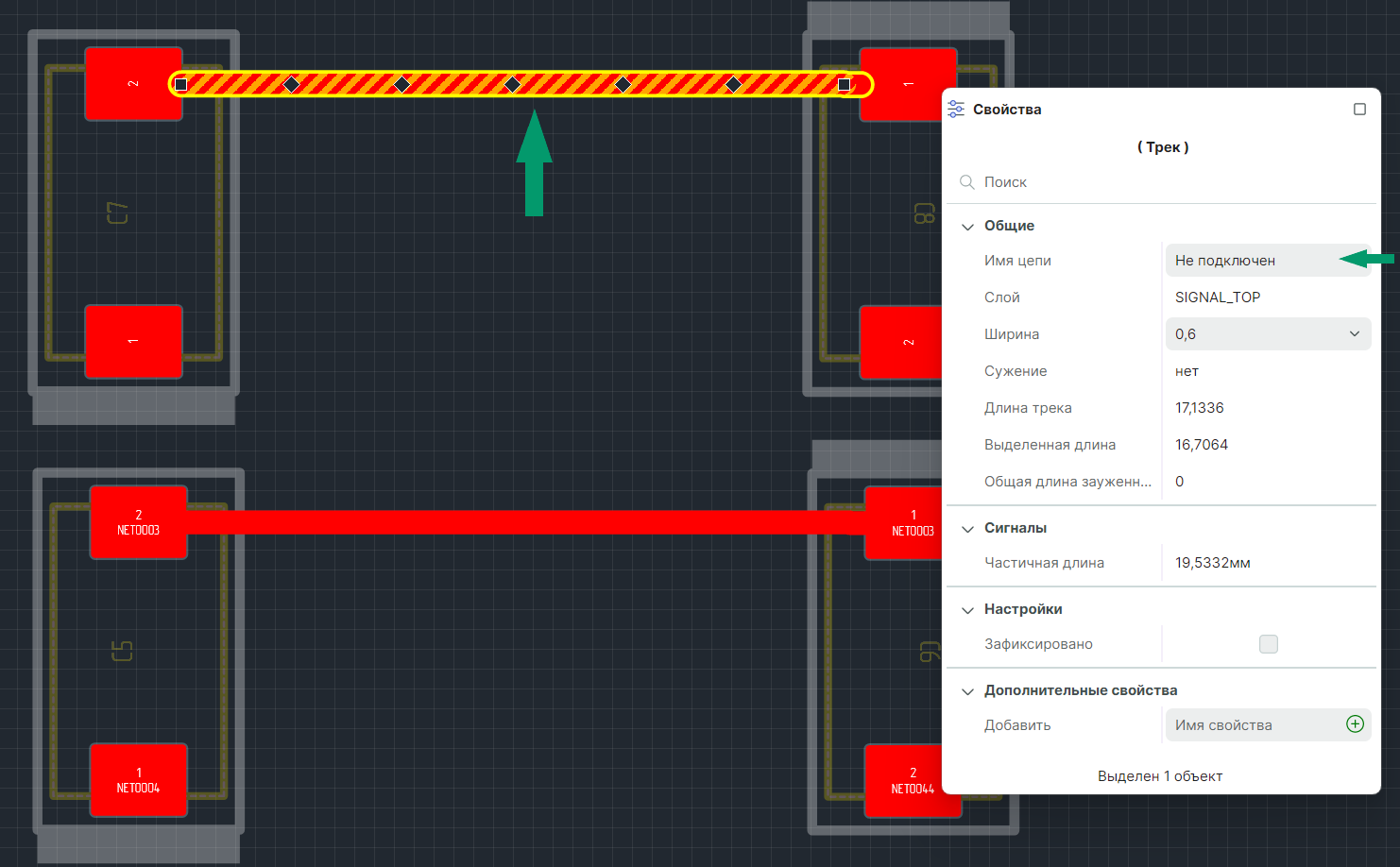

В процессе копирования нескольких соединенных между собой компонентов возможна ситуация, когда назначенные для копии треков цепи будут не соответствовать списку цепей. Это возможно, когда исходные компоненты соединены между собой, а компоненты, которые соответствуют копиям, не входят в состав одной цепи. В этом случае для копий треков не будут назначены цепи, и при проверке данные треке будут помечены как некорректные, см. Рис. 1.
