Создание 3D модели компонента

3D модель компонента создается на основе заданных границ и высоты корпуса, см. раздел Создание границ корпуса.
В функциональной панели «Свойства» задайте/скорректируйте значения параметров корпуса и координаты габаритных узлов фигуры.
В окне редактора посадочного места переключите отображение в 3D вид, см. Рис. 1.

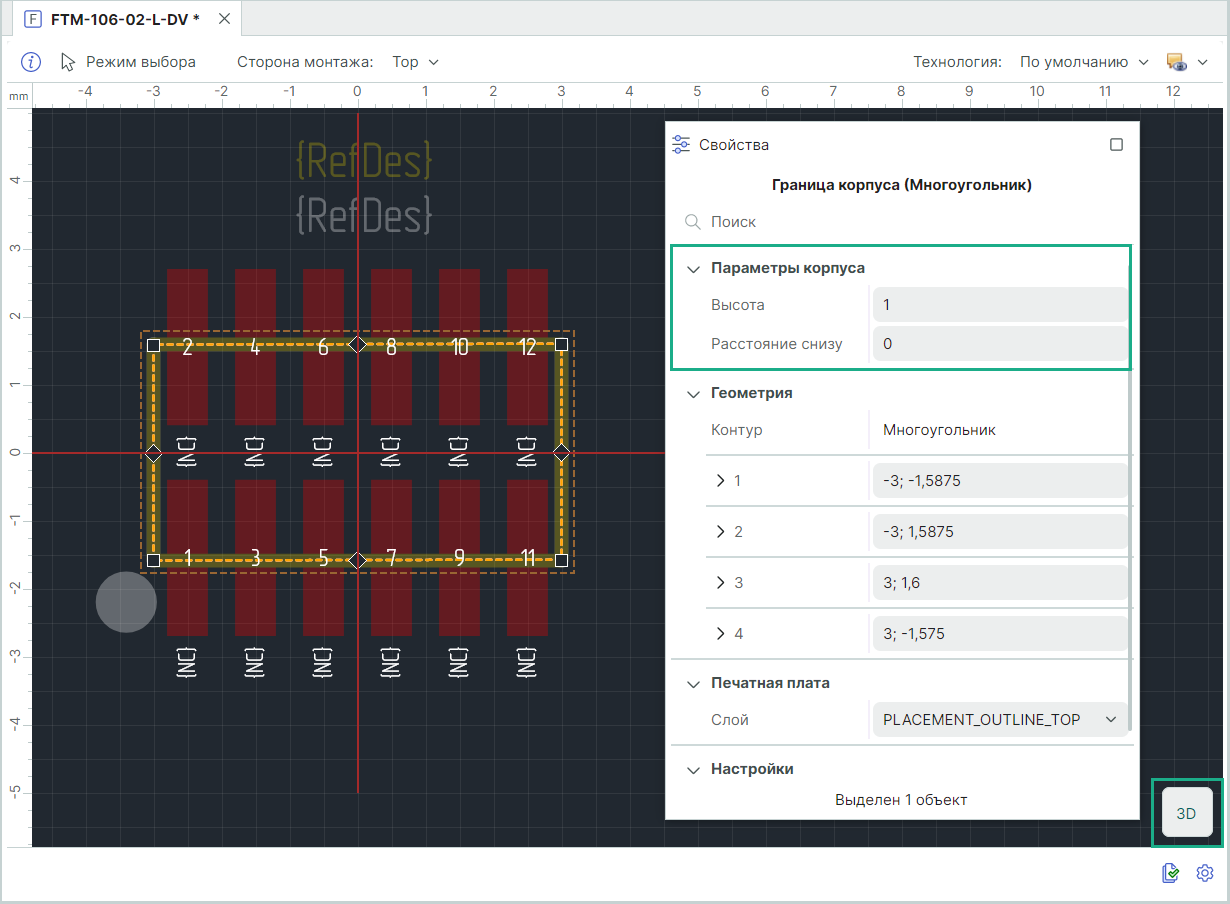

Рис. 1 Создание 3D модели посадочного места

При переключении на 3D вид все изменения, внесенные в редакторе посадочного места, будут сохранены и применены.
В текущем окне рабочей области отображается 3D модель компонента, см. Рис. 2.

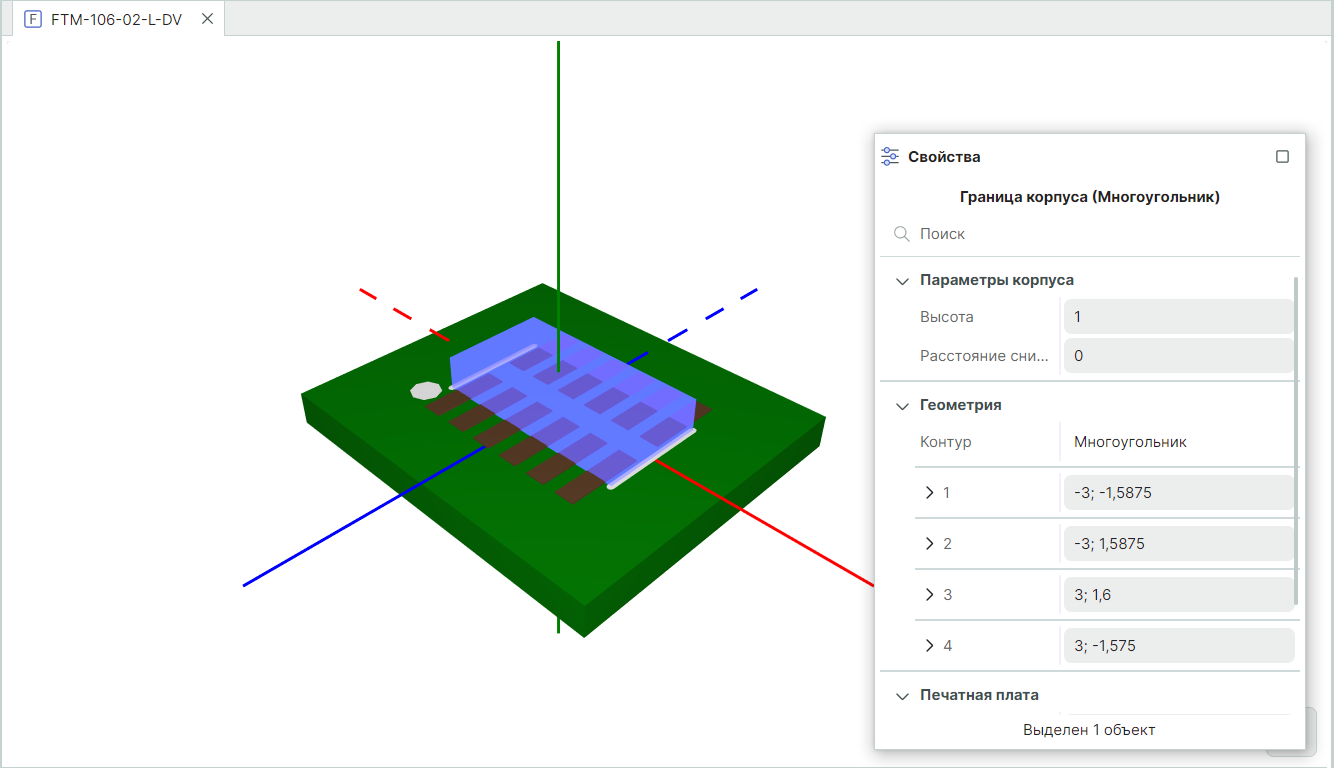

Рис. 2 3D модель компонента

Примечание! Количество окон с отображаемыми 3D моделями ограничено, фактическое количество 3D моделей компонентов зависит от характеристик рабочей станции. В случае появления ошибки в окне с 3D моделью закройте все окна с 3D моделями и перезапустите Delta Design.
