Создание границ корпуса

Граница корпуса – поверхность, которая определяет пространственные очертания корпуса.
В системе Delta Design граница задается в виде внешних контуров одного (или более) объемного тела, полученного движением плоского контура вдоль оси аппликат.
Каждое объемное тело описывается следующими параметрами:

• формой плоского контура, лежащего в основании тела;
• высотой – расстоянием между плоскими контурами, ограничивающими тело сверху и снизу;
• расстоянием, на которое смещено нижнее основание тела относительно базового уровня (нулевой высоты) посадочного места.

Основание объемного тела – плоский контур, который может быть задан следующими фигурами:

• прямоугольником;
• окружностью;
• многоугольником.

Плоский контур создается с помощью инструментов «Задать прямоугольную границу корпуса», «Задать границу корпуса в виде окружности», «Задать многоугольную границу корпуса», расположенных:

• на панели инструментов редактора;
• в главном меню «Инструменты» → «Граница корпуса»;
• на панели инструментов «Плата»;
• в контекстном меню «Инструменты».

Работа с контуром осуществляется как с графическим элементом в редакторе посадочного места.
Пример построенных границ корпусов показан на Рис. 1.

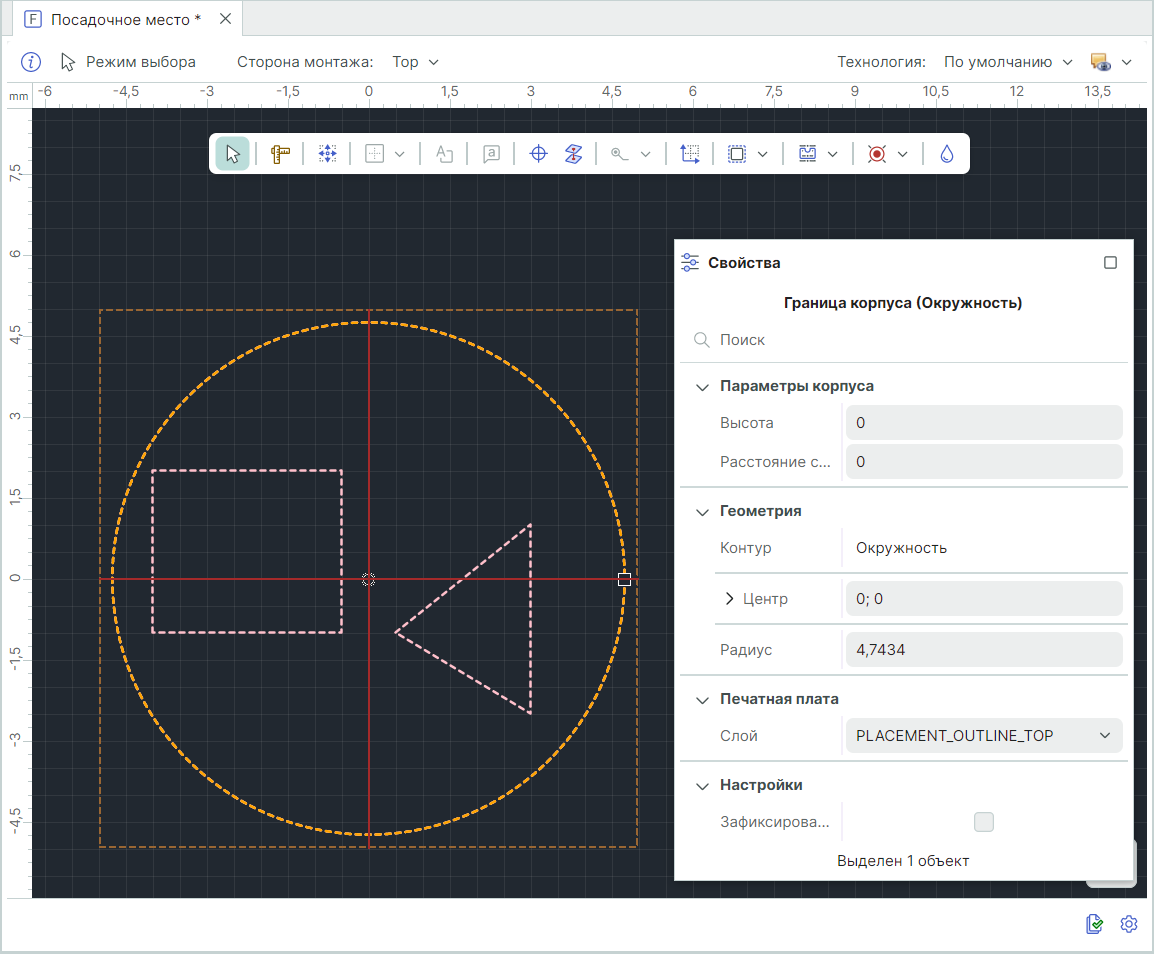

Рис. 1 Примеры границ корпусов

Описание рабочей области редактора посадочных мест приведено в разделе «Рабочая область редактора посадочных мест».
В функциональной панели «Свойства» отображаются свойства выделенного объекта.
Группа «Параметры корпуса»:

• «Высота» – задается высота корпуса от платы до верхней границы корпуса в текущих единицах измерения;
• «Расстояние снизу» – задается расстояние от платы до нижней границы корпуса в текущих единицах измерения.

Группа «Геометрия» – определяются геометрические параметры объекта.
Группа «Печатная плата» – определяется слой для посадочного места.
Группа «Настройка» – определяется возможность фиксации объекта.
