Создание чертежа

Для создания чертежа свободного назначения:
1. В функциональной панели «Проекты» выберите пункт «Документы» нужного проекта.
2. Вызовите контекстное меню и выберите пункт «Создать чертеж», см. Рис. 1.

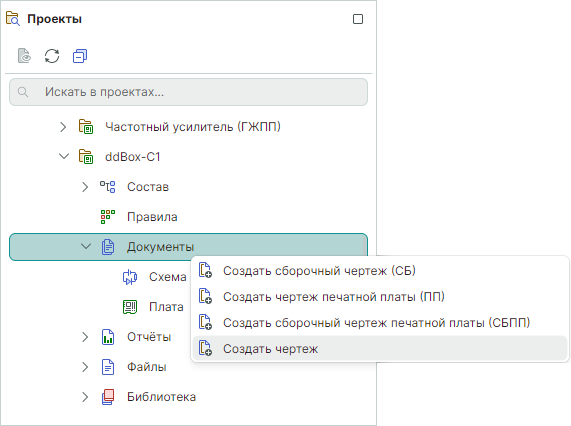

Рис. 1 Переход к созданию чертежа из дерева проекта

3. В открывшемся окне «Создать новый чертеж» введите значения, которые впоследствии будут отображены в таблице штампа рамки в соответствующих полях, см. Рис. 2.


Рис. 2 Окно «Создать новый чертеж»

Вкладка «Общее» содержит следующие поля (Рис. 2):

• «Название проекта» – название проекта, для которого будет создан чертеж;
• «Наименование организации» – название разработчика изделия;
• «Децимальный номер» – децимальный номер изделия в документации;
• «Литера» – буквенное обозначение стадии разработки изделия;
• «Наименование чертежа» – тип документа;
• «Код» – кодовое обозначение типа чертежа;

• «Версия документа» – номер версии чертежа, отображается на чертеже при использовании форматов и штампов ГОСТ Р 2.104-2023;

• «Формат и Штамп» – формат и штамп чертежа, выбранный из общего списка стандартных форматов и штампов. Подробнее см. "Стандарты системы" раздел Форматы и штампы;

• «Таблица стилей» – внешний вид редактора («Light», «Dark» или «Print»). Подробнее см. "Стандарты системы" раздел Таблицы стилей;

• «Включить в Спецификацию» – установленный флаг добавляет создаваемый чертеж в спецификацию в раздел «Документация».

4. Во вкладке «Атрибуты» заполните поля, необходимые для отображения в соответствующих графах основной надписи чертежа. Состав доступных полей атрибутов определяется штампом листа по ГОСТ. Добавление дополнительных атрибутов для штампа или удаление осуществляется при помощи кнопок «Добавить» и «Удалить», см. Рис. 3.

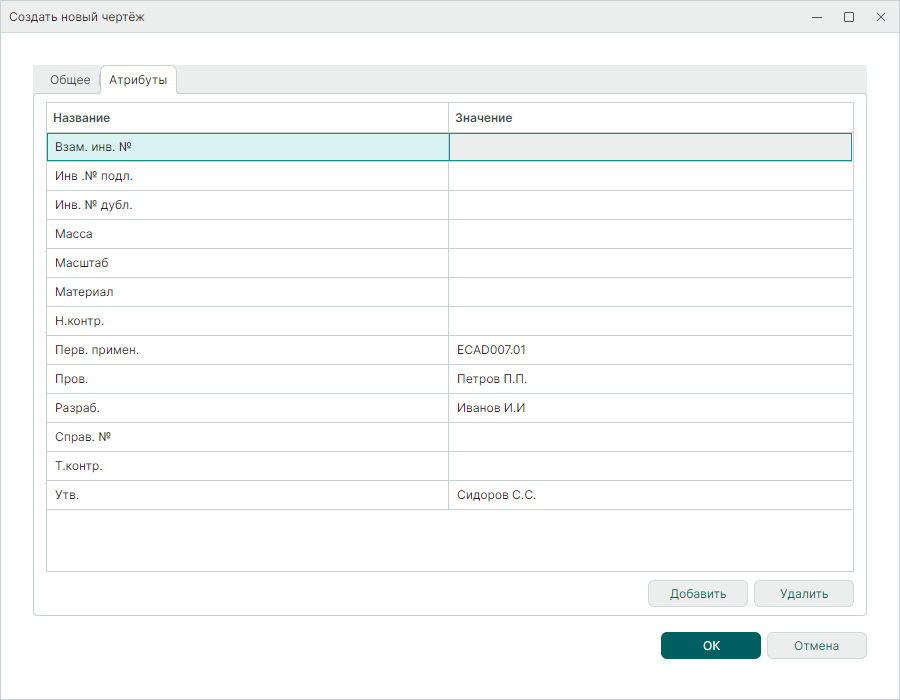

Рис. 3 Вкладка «Атрибуты»

5. Нажмите кнопку «ОК».
   В рабочей области откроется редактор чертежа, а в дереве проекта появится новый документ, см. Рис. 4.

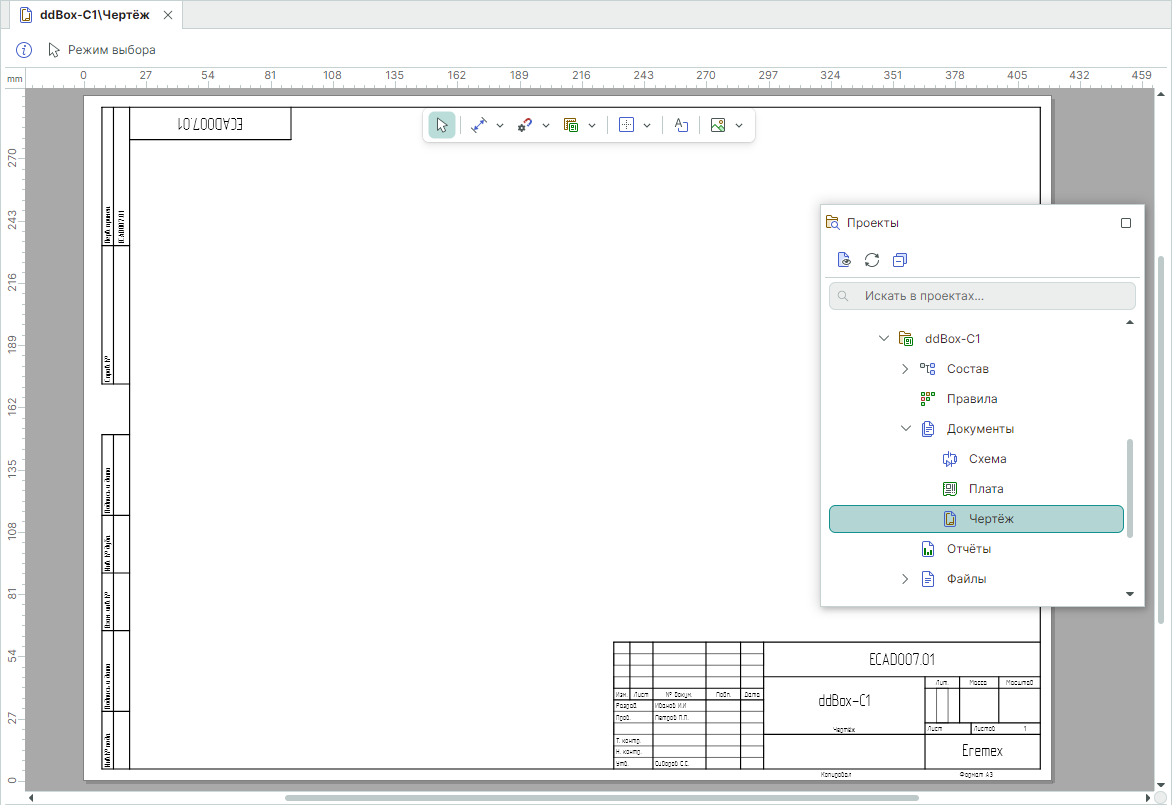

Рис. 4 Созданный чертеж
