Общие сведения о таблицах стилей¶
Таблицы стилей или цветовые схемы предназначены для настройки отображения (внешнего вида) различных объектов системы. К этим объектам относятся как элементы интерфейса (например, цвет осей координат), так и непосредственно проектные данные (например, цвет отображения шины). С помощью таблицы стилей можно задавать цвет, тип и толщину линий, тип и размер шрифта и другие параметры визуальных данных.
Внешний вид большинства типов проектных данных можно настроить в процессе проектирования, тем не менее, с помощью таблицы стилей можно определить, как эти объекты будут выглядеть «по умолчанию», чтобы не применять к ним дополнительные настройки при проектировании.
Каждая таблица стилей определяет внешний вид всех редакторов системы. В то же время для каждого отдельного редактора можно назначить свой стиль отображения.
Примечание! Для схемотехнического редактора по умолчанию используется цветовая схема «Light», в то время как для редактора печатных плат задана схема «Dark».
Количество цветовых схем не ограничено. Каждый пользователь (даже при совместной работе с общей базой данных) может создать свои цветовые схемы и использовать их для настройки внешнего вида системы.

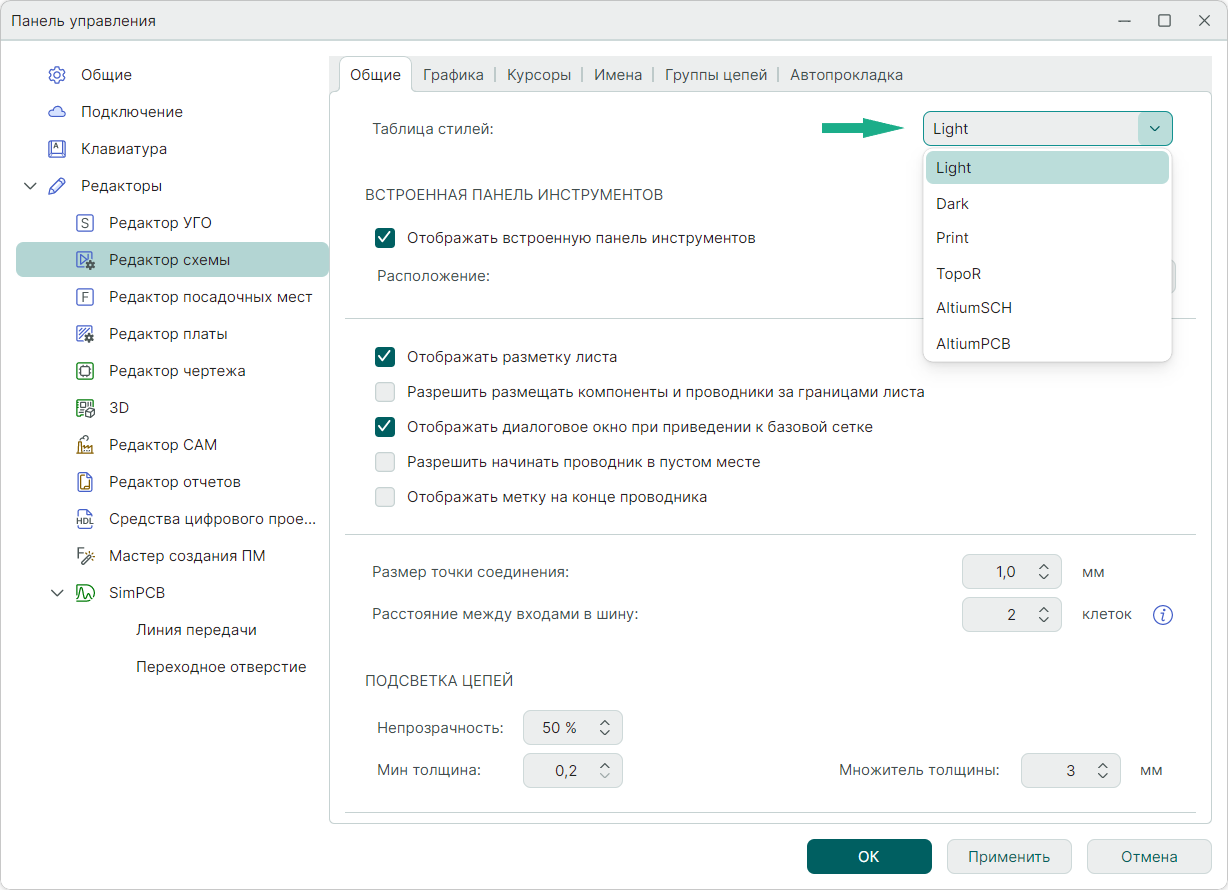

Настройка цветовой схемы для каждого из редакторов осуществляется в главном меню «Файл» → «Настройки…» → «Таблица стилей:», например, для схемотехнического редактора, см. Рис. 1.
Для работы с цветовыми схемами (таблицами стилей) в панели стандартов предназначен узел «Таблицы стилей», см. Рис. 2. В системе уже заданы четыре базовых стиля, удаление и переименование которых невозможно («Dark», «Light», «Print», «TopoR»).
