Рабочая область редактора посадочных мест

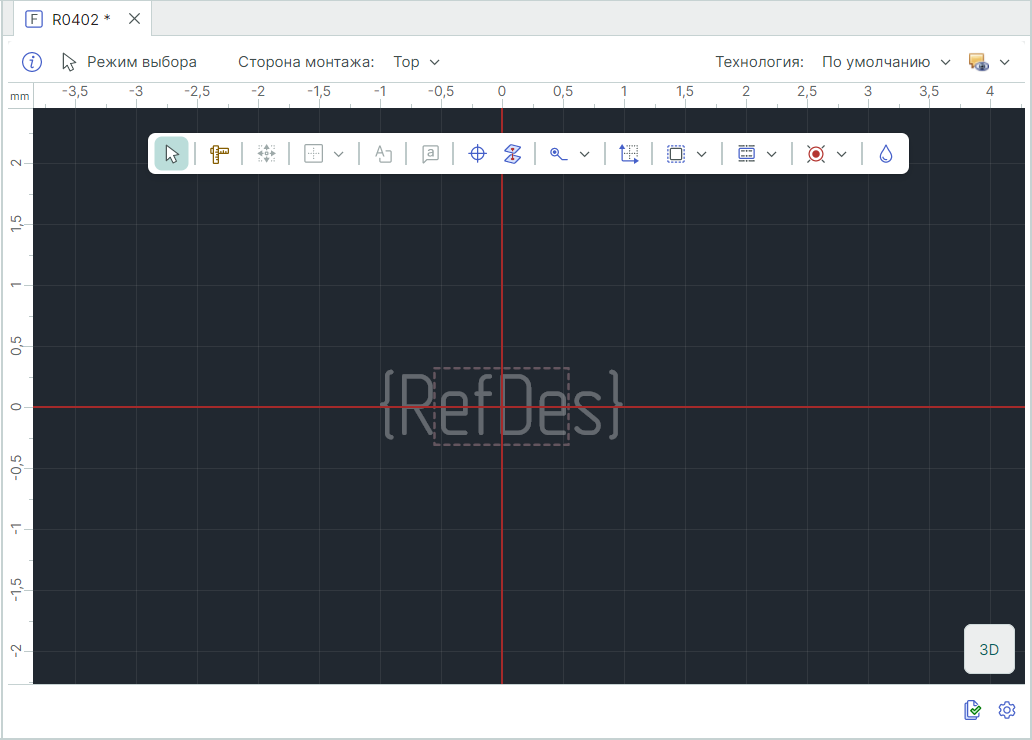

Общий вид редактора представлен на Рис. 1.

Рис. 1 Общий вид редактора посадочных мест

К пространству редактора привязана система координат.
Начало координат – точка пересечения двух выделенных цветом горизонтальной и вертикальной линий.
Вдоль левой и верхней сторон рабочей области расположены координатные линейки.
В поле редактора отображается графическая сетка. Параметры графической сетки задаются в Стандартах системы.

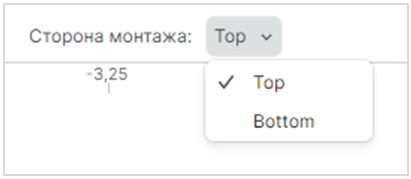

В выпадающем списке «Сторона монтажа» производится выбор активной стороны платы, см. Рис. 2.

Рис. 2 Выбор стороны монтажа

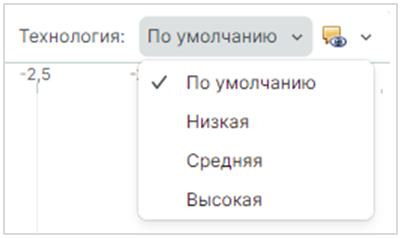

В выпадающем списке «Технология» отображается перечень существующих режимов плотности монтажа, а также осуществляется переключение между режимами, см. Рис. 3. При создании посадочного места доступен режим «По умолчанию», активация других режимов производится в окне «Посадочное место» → «Плотность монтажа».

Рис. 3 Выбор технологии монтажа

В режиме «По умолчанию» для создания посадочного места доступно размещение объектов и их редактирование. При переходе в другие технологические режимы размещение новых и удаление объектов недоступно, редактирование возможно для следующих объектов:

• Границы корпуса компонента;
• Треки между контактными площадками;
• Места нанесения клея;
• Графическая маркировка;
• Информация для сборочного чертежа;
• Значение атрибута (характеристики) компонента;
• Регионы изменения правил проектирования.

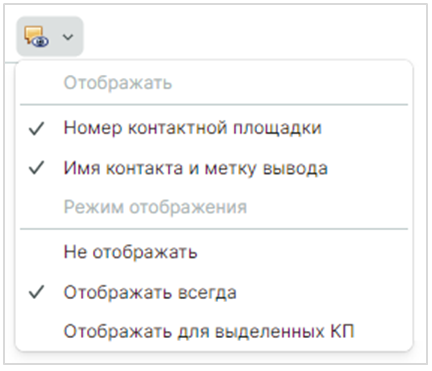

В выпадающем списке «Настройка отображения», обозначенном иконкой , отображается перечень настроек отображения объектов посадочного места, см. Рис. 4.

Рис. 4 Настройка отображения

При нажатии на иконку / в рабочей области отображается сформированная модель по текущим параметрам 3D/2D-вида посадочного места.
При нажатии на иконку «Правила» отображается окно редактора правил для выделенного региона с определенными правилами, подробнее см. Регионы изменения правил проектирования.
При нажатии на иконку «Настройки» отображается окно «Посадочное место» для настроек параметров посадочного места и параметров плотности монтажа.
Настройки вкладки «Посадочное место» аналогичны настройкам при создании нового посадочного места.

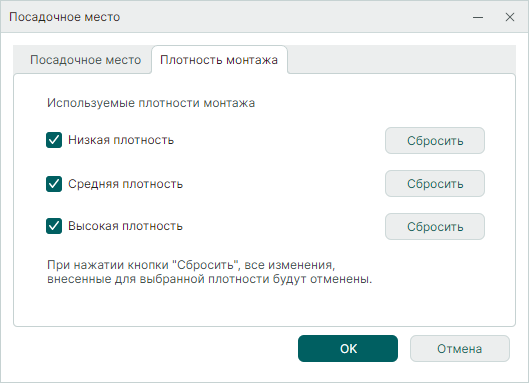

На вкладке «Плотность монтажа» доступна активация используемых режимов плотности монтажа с помощью установки флагов в соответствующие чек-боксы. Кнопки «Сбросить» для каждого режима отменяют внесенные изменения в графику посадочного места и возвращают к виду «По умолчанию», см. Рис. 5.

Рис. 5 Вкладка «Плотность монтажа»

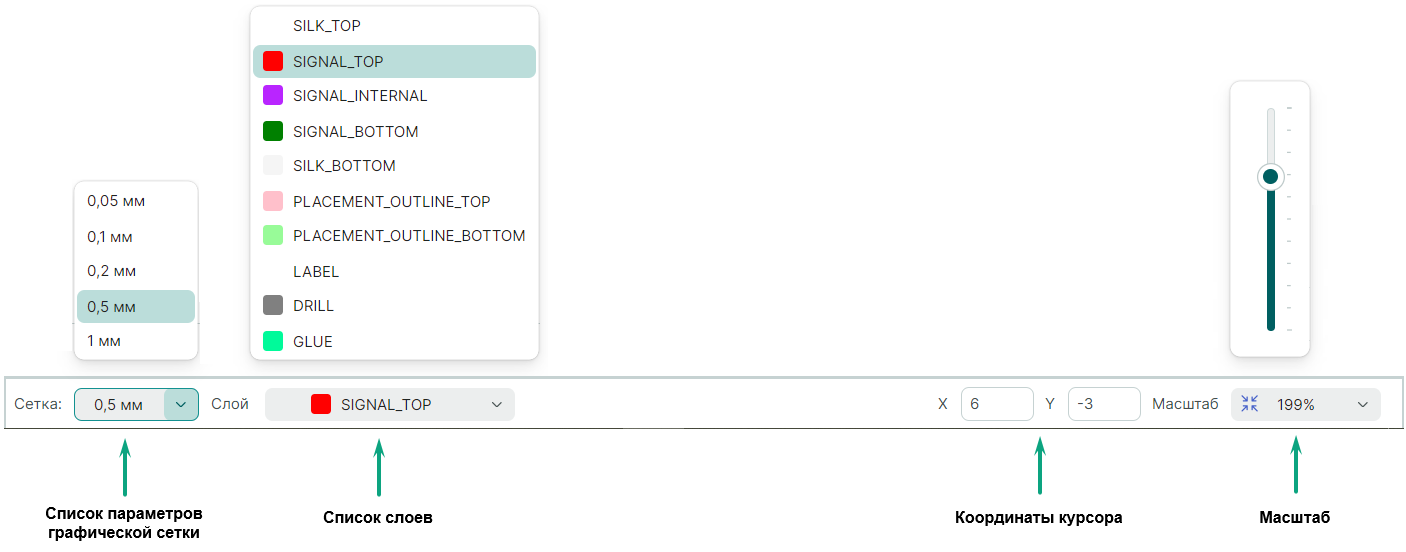

В нижней части главного окна расположена строка состояния, см. Рис. 6.

Рис. 6 Строка состояния

В выпадающем списке «Сетка» отображается текущая графическая сетка, доступен выбор необходимого значения.
В выпадающем списке «Слой» отображается текущий слой, текущий слой изменяется нажатием левой кнопки мыши на один из слоев в выпадающем списке.
В поле «Х» отображается координата по оси Х текущего расположения курсора на рабочей области относительно начала координат.
В поле «Y» отображается координата по оси Y текущего расположения курсора на рабочей области относительно начала координат.
В поле «Масштаб» отображается текущий масштаб. С помощью перемещения ползунка можно регулировать масштаб отображения объектов в рабочей области редактора.
