Создание группы выравнивания

Создайте группу сигнальных цепей, аналогично действиям, описанным в разделе «Создание сигнала на печатной плате».
1. В панели «Менеджер проекта» → «Группы выравнивания» из контекстного меню выберите пункт «Создать группу выравнивания», см. Рис. 1.

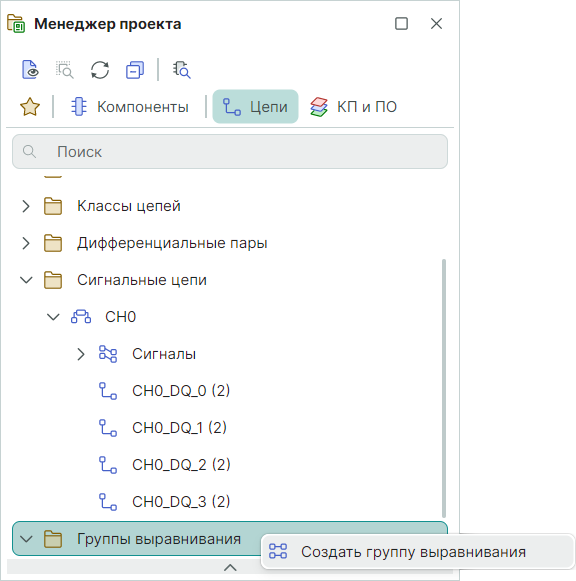

Рис. 1 Выбор пункта меню «Создать группу выравнивания»

2. Задайте имя группы выравнивания и перенесите из левой части поля «Сигналы» в правую часть необходимые сигналы с помощью кнопок перемещения, см. Рис. 2.

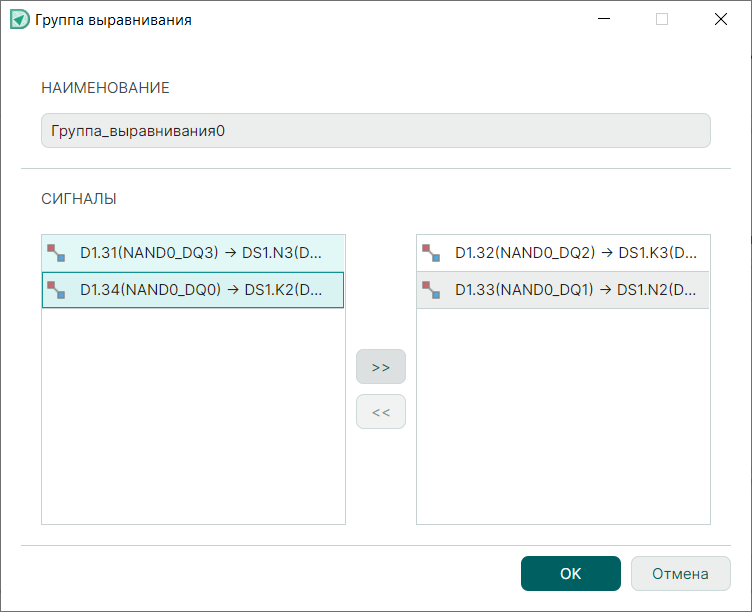

Рис. 2 Наполнение группы выравнивания

3. Нажмите кнопку «ОК».
4. Группа выравнивания отображается в дереве панели «Менеджер проекта», см. Рис. 3.

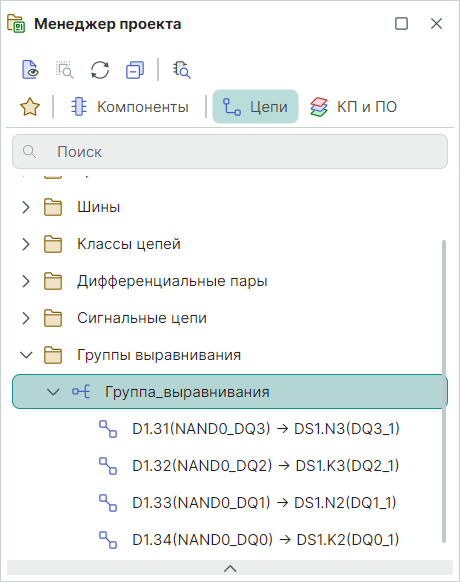

Рис. 3 Отображение групп выравнивания в панели «Менеджер проекта»

Примечание! Для переименования созданной группы выравнивания вызовите контекстное меню для названия группы в панели «Менеджер проекта» и выберите пункт «Переименовать».

Навигация на плате может быть осуществлена ко всей группе выравнивания с помощью контекстного меню для выбранной группы в панели «Менеджер проекта», см. Рис. 4.

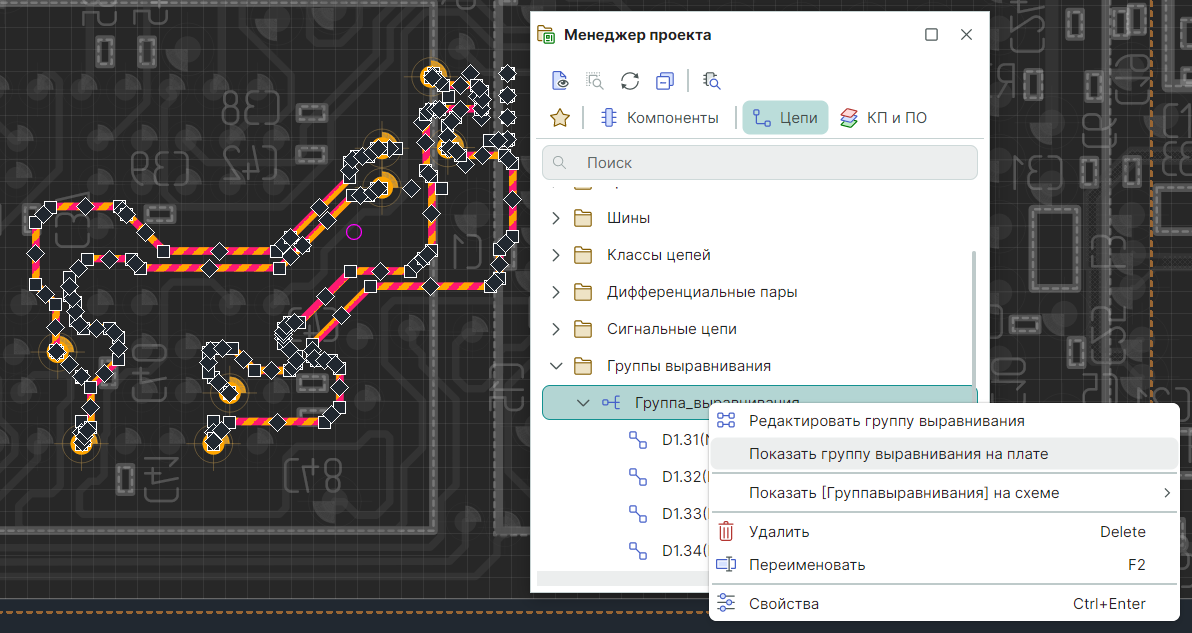

Рис. 4 Навигация из панели «Менеджер проекта» на плате
