Создание проекта моделирования¶
В системе Delta Design с помощью модуля аналогового моделирования SimOne имеется возможность:
- построить и промоделировать схему проекта моделирования;
- создать список электрических цепей проекта моделирования.

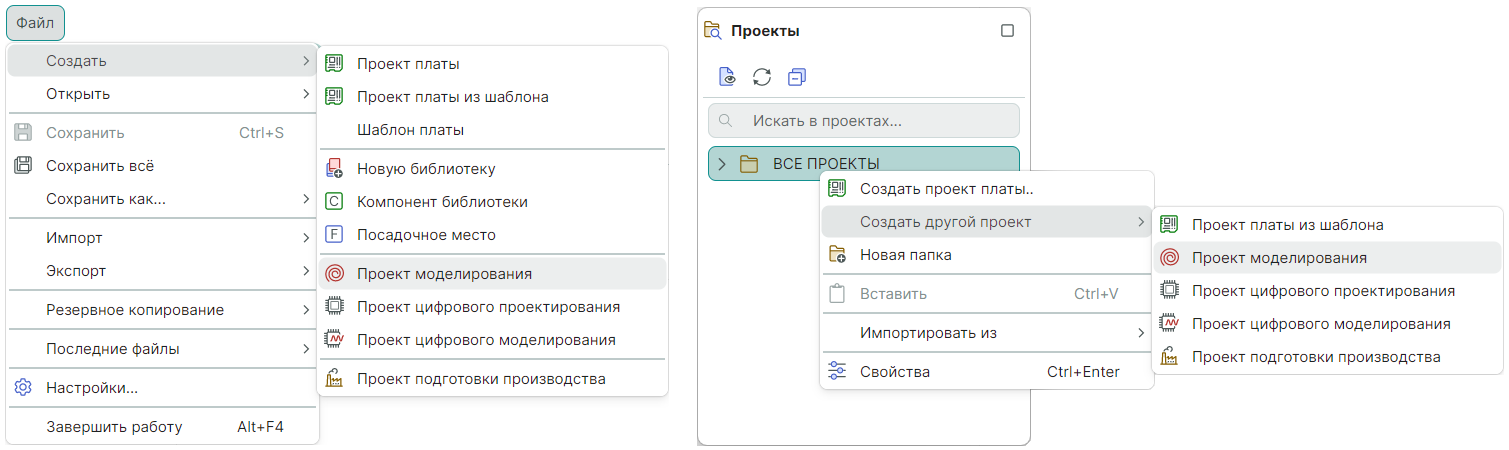

Вызов создания проекта моделирования SimOne доступен из главного и контекстного меню, см. Рис. 1:
- главное меню «Файл» → «Создать» → «Проект моделирования»;
- контекстное меню, вызванное из папки проекта в панели «Проекты» → «Создать другой проект» → «Проект моделирования».
Важно! Создавая проект моделирования, важно помнить, что после создания схемы у пользователя не будет возможности создать плату проекта. Данный подход создания проекта возможен только для создания схемы и дальнейшего ее моделирования.

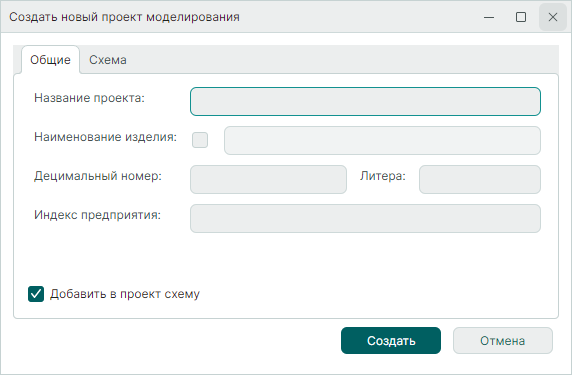

После запуска создания проекта открывается окно «Создать новый проект моделирования» с формой для заполнения основных параметров проекта, см. Рис. 2.
На вкладке «Общие» задается способ представления электрической схемы, а также общие свойства проекта.
К общим свойствам относятся:
-
название проекта;
-
наименование изделия (если чек-бокс не отмечен флагом, то наименование изделия будет совпадать с названием проекта);
- децимальный номер;
- литера;
- индекс предприятия.
Электрическая цепь разрабатываемого устройства, участвующего в моделировании, может быть выражена в формате принципиальной схемы или на основе списка цепей в формате SPICE.
По умолчанию установлен флаг в чек-бокс «Добавить в проект схему», это обеспечивает добавление электрической схемы проекта.
При снятии флага в чек-боксе «Добавить проект в схему» проект будет создан в виде текстового проекта моделирования.
На вкладке «Схема» задаются параметры, определяющие оформление листов электрической схемы. Подробнее о заполнении данных см. Руководство пользователя Проекты.
