Текстовый проект моделирования

Текстовый проект моделирования – это проект, предназначенный для моделирования электрической цепи, заданной в форме текста SPICE-формата – списка электрических цепей.
Основным источником входной информации для текстового проекта моделирования является список электрических цепей.
Для создания текстового проекта моделирования в окне «Создание проекта Моделирования» снимите флаг из чек-бокса «Добавить в проект схему», заполните поля основных параметров проекта и нажмите «ОК», см. Рис. 1.

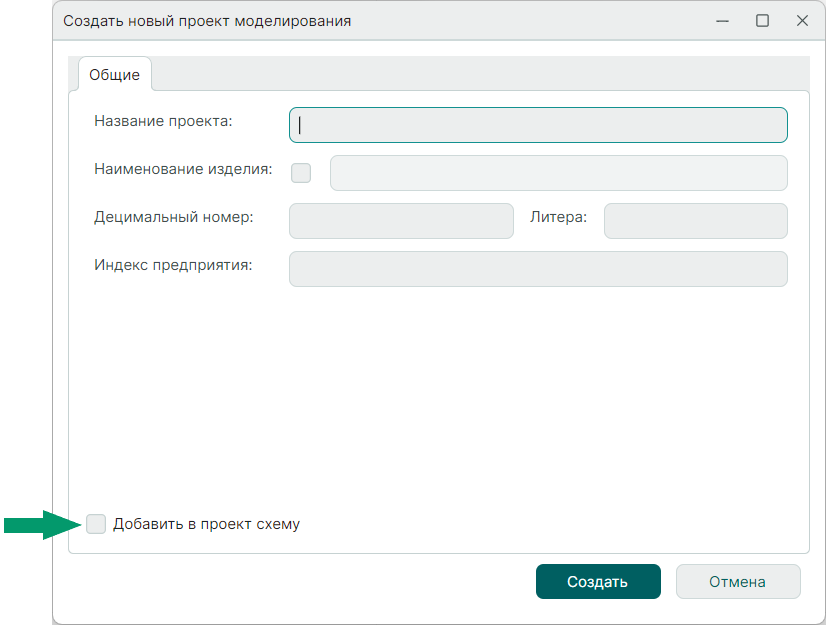

Рис. 1 Создание текстового проекта моделирования
Рис. 1 Создание текстового проекта моделирования

После создания проекта моделирования без добавления схемы в проект в панели «Проекты» отображается новый проект с готовым шаблоном для создания текстовой модели, см. Рис. 2.

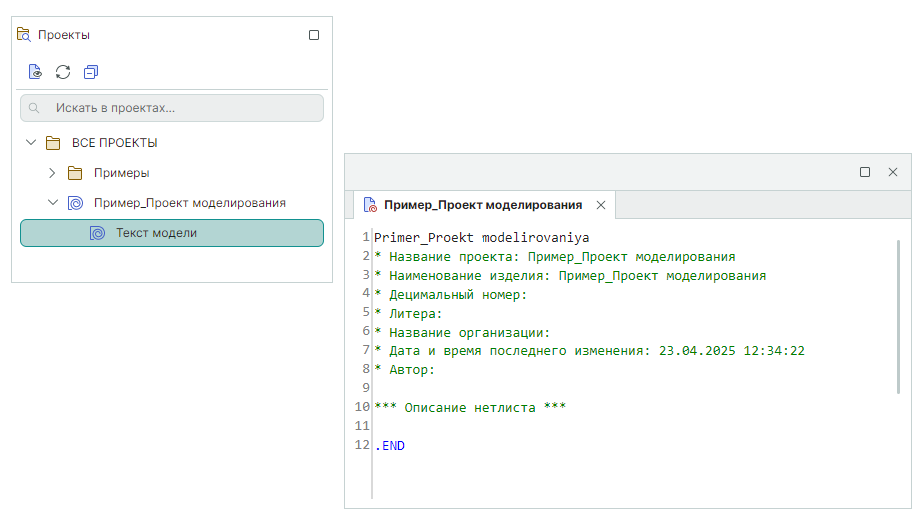

Рис. 2 Пример Текстового проекта моделирования и его шаблон в текстовом редакторе
Рис. 2 Пример Текстового проекта моделирования и его шаблон в текстовом редакторе

Для проектов со схемой, что бы посмотреть его текстовую часть, необходимо из главного меню выбрать «SimOne» → «Показать SPICE нетлист», см. Рис. 3.

Рис. 3 Открытие текста модели текущей схемы
Рис. 3 Открытие текста модели текущей схемы

В результате выполнения команды «Показать SPICE нетлист» в окне текстового редактора отобразится описание схемы в виде списка цепей и описание моделей электронных компонентов, см. Рис. 4.

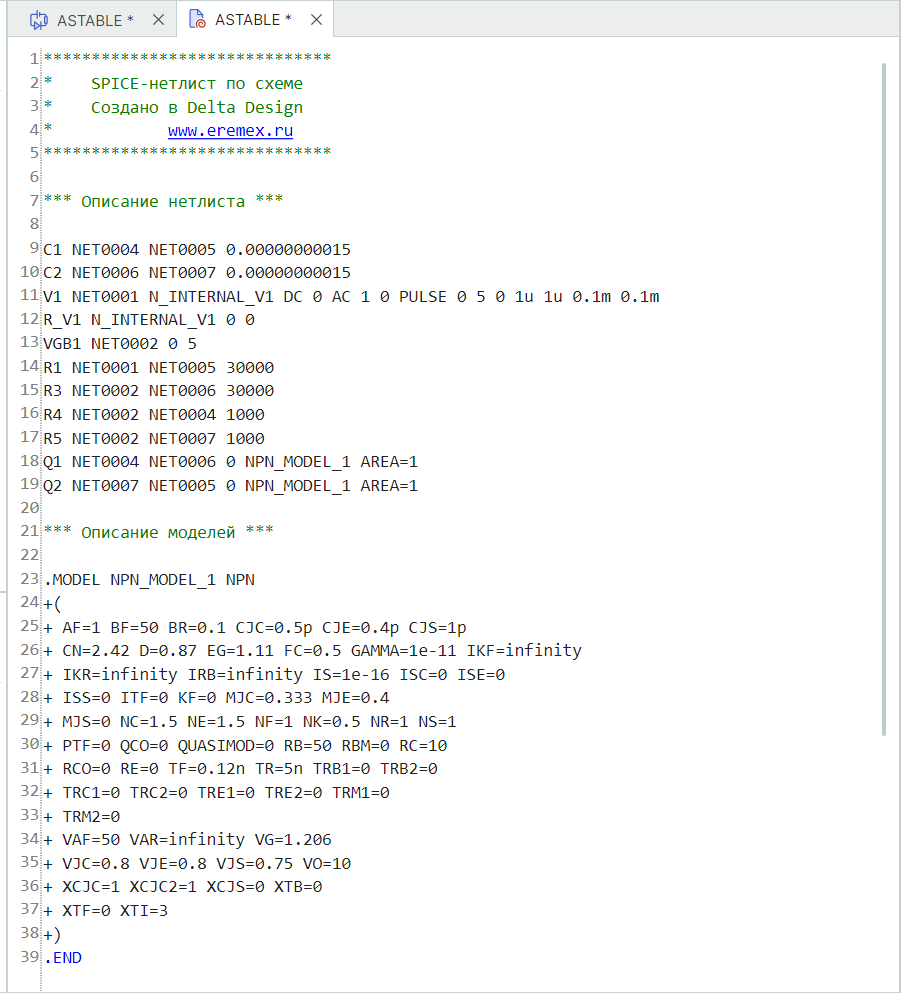

Рис. 4 Пример описания схемы в виде списка цепей и описания моделей электронных компонентов в текстовом редакторе проекта
Рис. 4 Пример описания схемы в виде списка цепей и описания моделей электронных компонентов в текстовом редакторе проекта

Принципиальная схема приведенного выше примера представлена на Рис. 5.

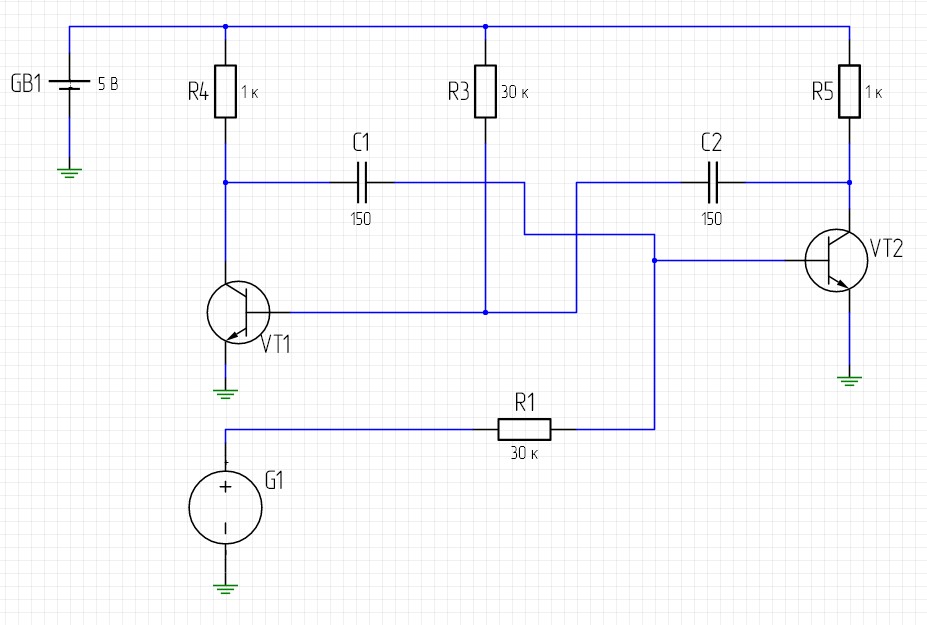

Рис. 5 Принципиальная схема
Рис. 5 Принципиальная схема

Анализ текстового проекта моделирования производится из главного меню «SimOne» → «Новое моделирование» или с помощью контекстного меню с узла «Расчеты и анализы» текущего проекта, подробнее см. раздел Моделирование.
