Создание проекта на основе файлов производства

Для создания проекта на основе файлов производства выберите «Создать проект на основе файлов производства» и нажмите на иконку , см. Рис. 1.

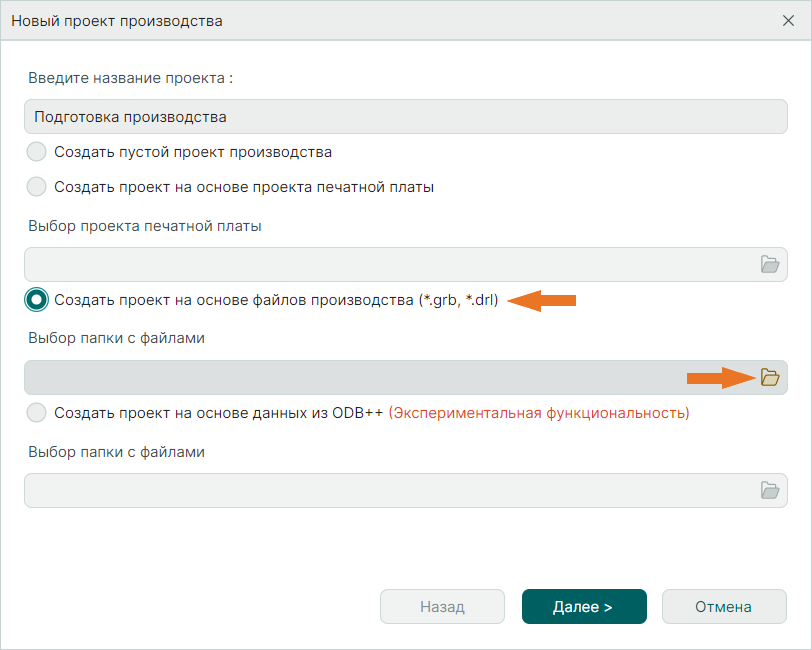

Рис. 1 Создание проекта на основе файлов производства
Рис. 1 Создание проекта на основе файлов производства

Укажите папку, содержащую файлы производства, и нажмите «Выбор папки», см. Рис. 2.

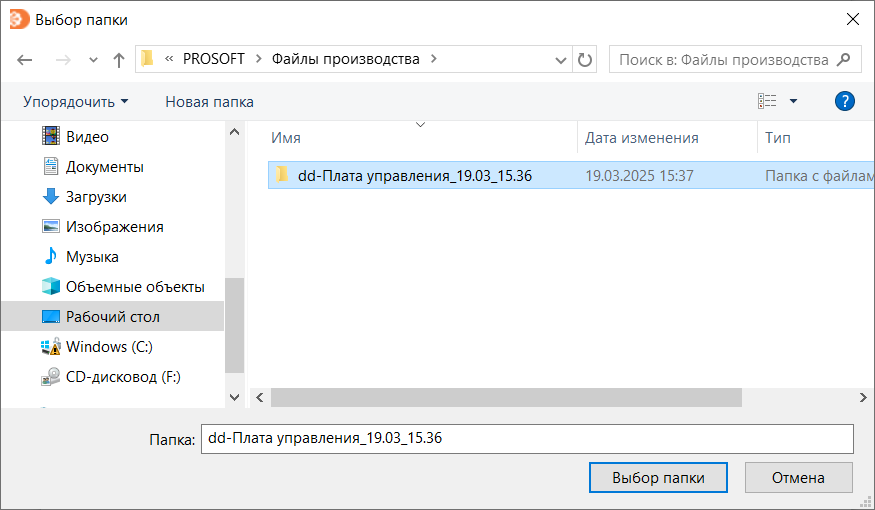

Рис. 2 Выбор папки с файлами производства
Рис. 2 Выбор папки с файлами производства

Примечание! В случае если выбранная папка не содержит файлов производства, будет создан пустой проект производства.

Нажмите «Далее», см. Рис. 3.

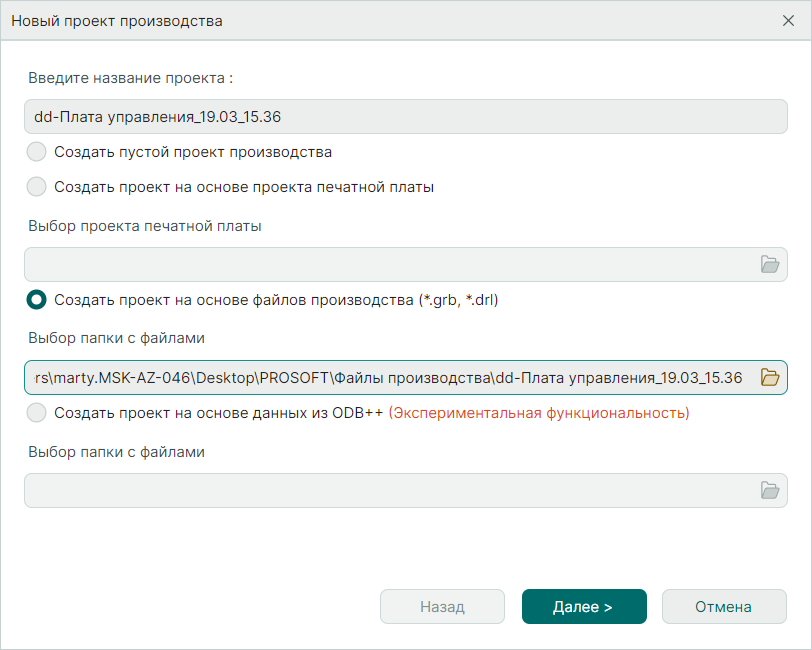

Рис. 3 Переход к следующему этапу создания проекта
Рис. 3 Переход к следующему этапу создания проекта

Выберите добавляемые в проект файлы производства. Для изменения настроек загружаемого файла сверловки нажмите на иконку , см. Рис. 4. Описание настроек загрузки файлов сверловки представлено в разделе Загрузка drill файлов.

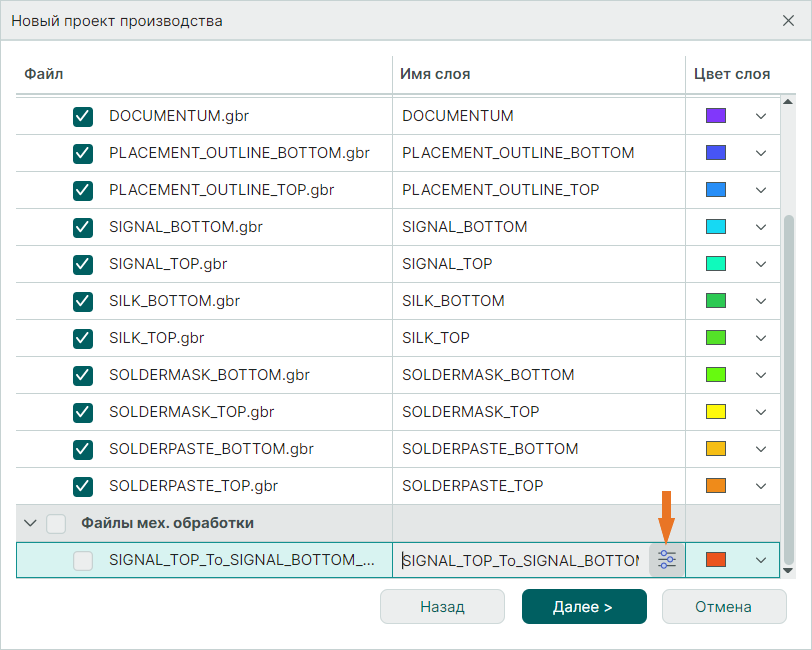

Рис. 4 Переход к настройкам загружаемого файла сверловки
Рис. 4 Переход к настройкам загружаемого файла сверловки

Примечание! Для изменения цвета слоя нажмите на иконку справа от цветного прямоугольника в столбце «Цвет слоя» и в выпадающем меню выберите цвет.

На завершающем этапе создания проекта нажмите «Финиш», см. Рис. 5.

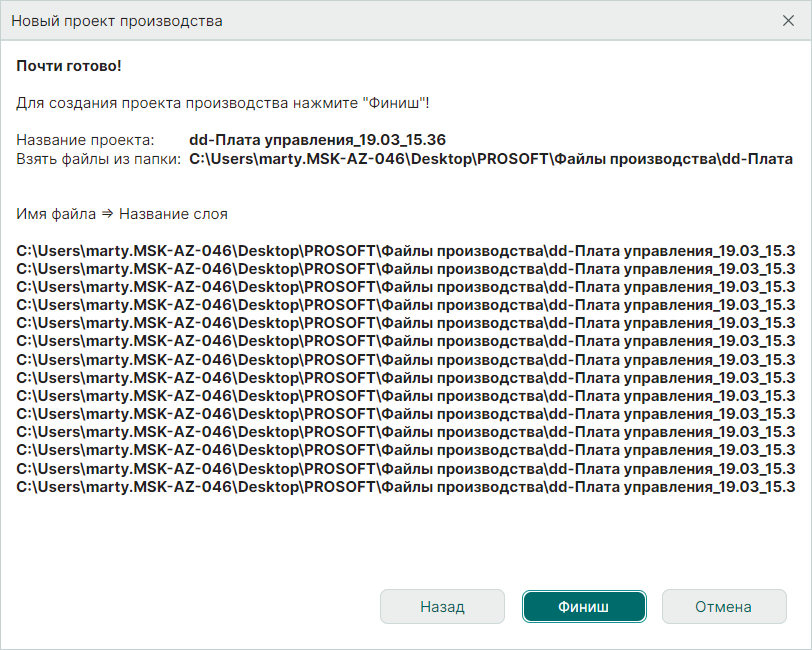

Рис. 5 Завершение создания проекта производства
Рис. 5 Завершение создания проекта производства

На экране отобразится окно графического редактора файлов производства, см. Рис. 6.

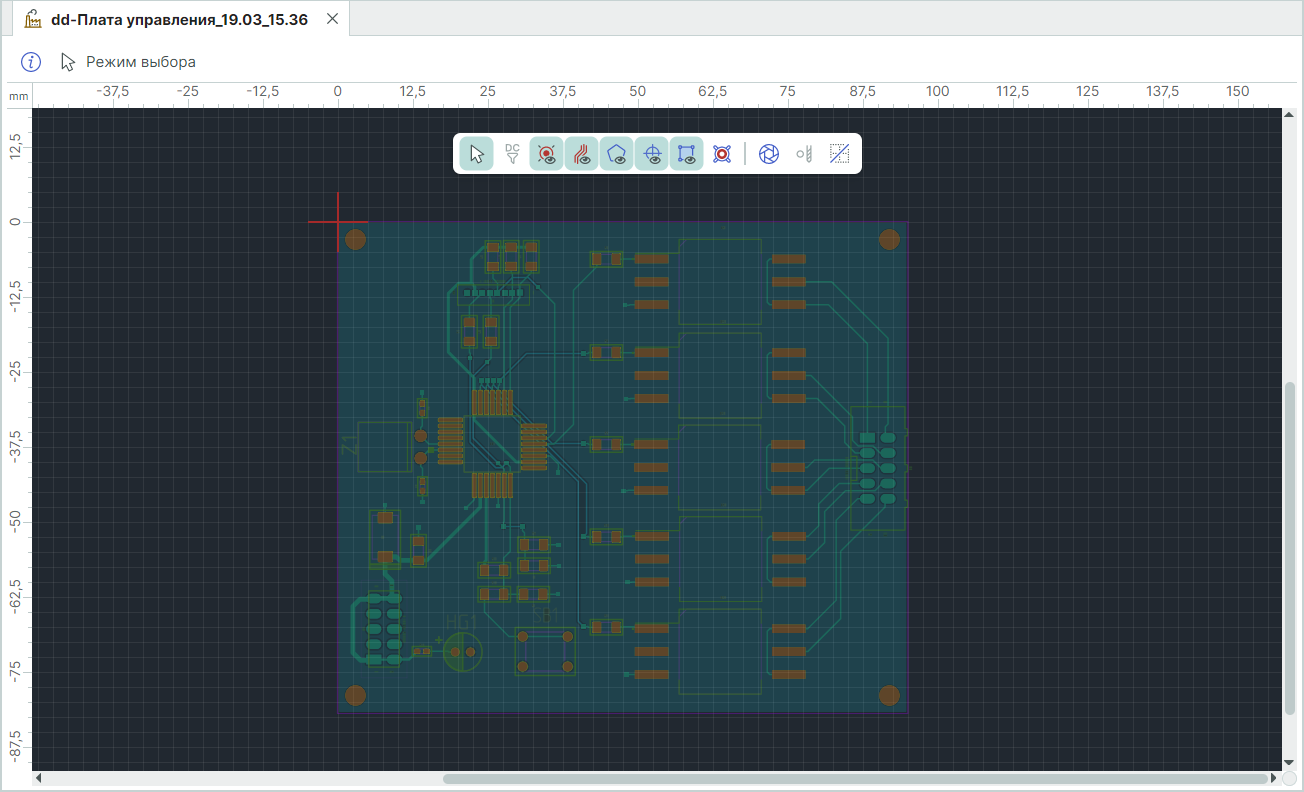

Рис. 6 Окно графического редактора
Рис. 6 Окно графического редактора
