Создание таблицы инструментов

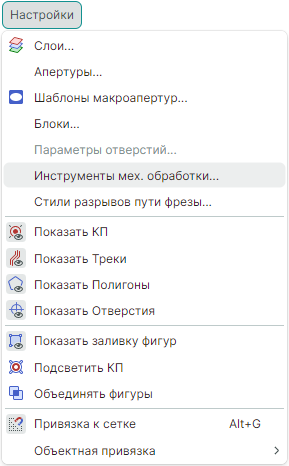

Для создания ЧПУ программ сверления и фрезерования необходимо добавить в проект производства инструменты механической обработки и назначить таблицу инструментов на слой механической обработки. Добавление и редактирование инструментов механической обработки происходит в окне «Инструменты мех. обработки». Переход в данное окно доступен из главного меню программы «Настройки» → «Инструменты мех. обработки», см. Рис. 1.

Рис. 1 Переход к инструментам мех. обработки из главного меню
Рис. 1 Переход к инструментам мех. обработки из главного меню

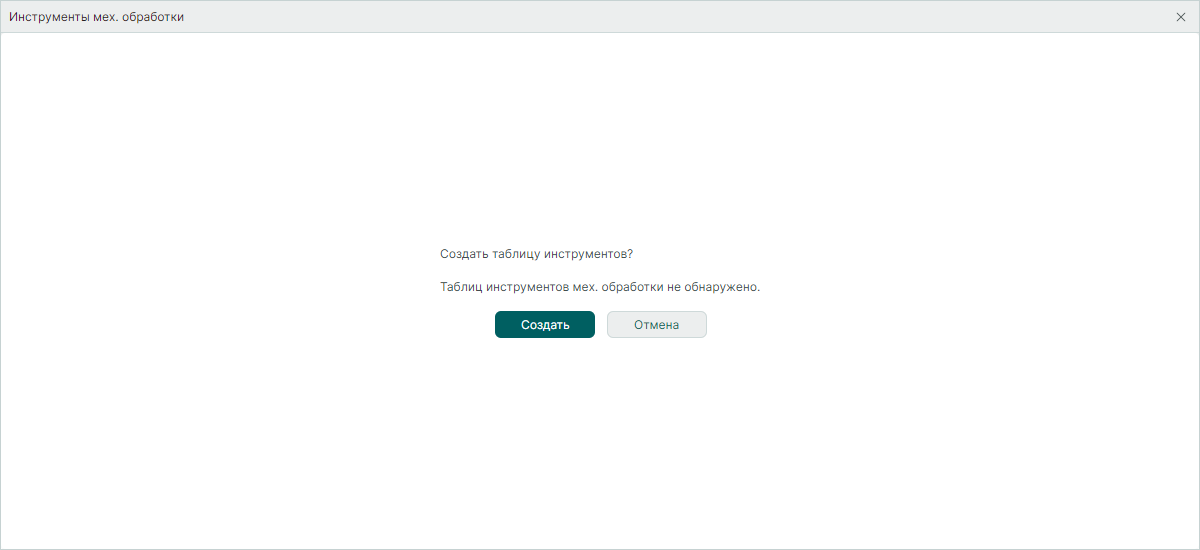

На экране отобразится окно «Инструменты мех. обработки». Для добавления таблицы инструментов нажмите «Создать», см. Рис. 2.

Рис. 2 Окно «Инструменты мех. обработки»
Рис. 2 Окно «Инструменты мех. обработки»

В окне «Инструменты мех. обработки» отобразится созданная таблица инструментов. Именование таблиц происходит автоматически, см. Рис. 3.

Рис. 3 Cозданная таблица инструментов
Рис. 3 Cозданная таблица инструментов

Для добавления новой таблицы инструментов используйте кнопку «Добавить таблицу», см. Рис. 4.

Рис. 4 Кнопка «Добавить таблицу»
Рис. 4 Кнопка «Добавить таблицу»

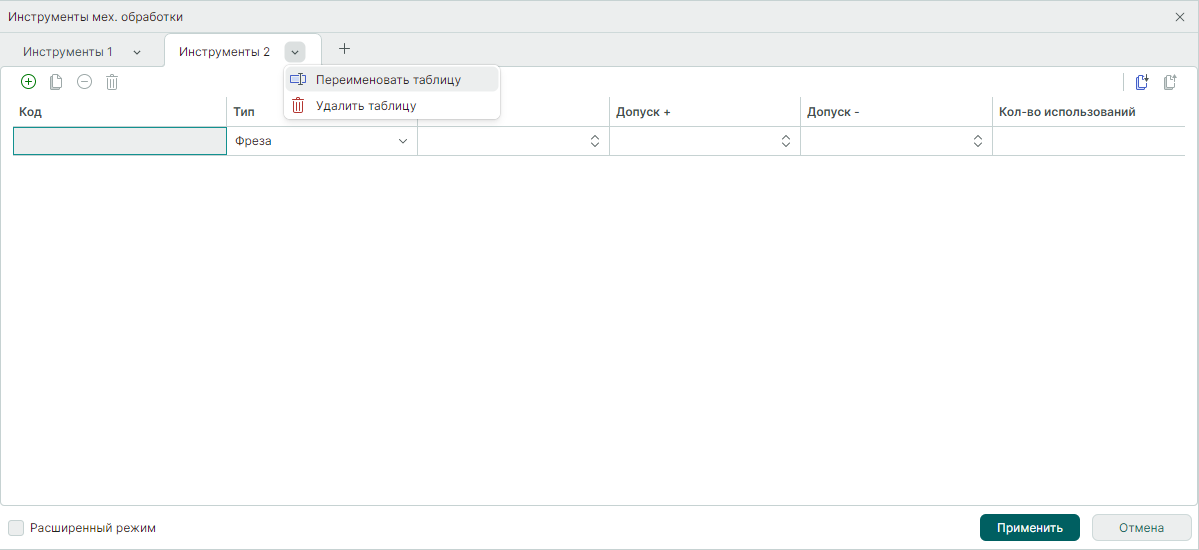

Для переименования таблицы инструментов вызовите контекстное меню для имени таблицы и нажмите «Переименовать таблицу», см. Рис. 5.

Рис. 5 Переименование таблицы инструментов
Рис. 5 Переименование таблицы инструментов

Для сохранения изменений в окне «Инструменты мех. обработки» используйте кнопку «Применить». Нажатие кнопки «Отмена» закрывает окно «Инструменты мех. обработки» без сохранения изменений.
Созданную таблицу инструментов необходимо назначить на слой механической обработки. Описание процедуры назначения таблицы инструментов на слой механической обработки представлено в разделе Настройки механической обработки.
