Способы размещения шин на схеме

Размещение шин на схеме осуществляется с помощью инструмента «Разместить шину», который обозначен символом . Инструмент доступен на панели инструментов «Схема» и в контекстном меню рабочей области листа схемы, см. Рис. 1.

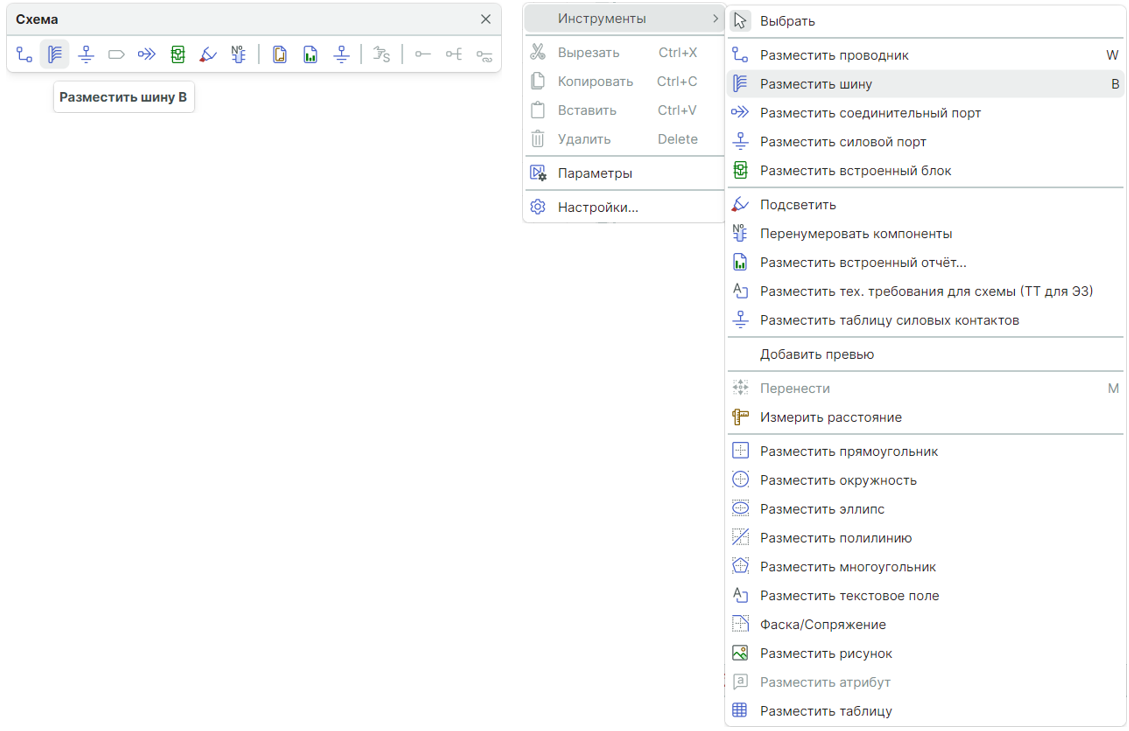

Рис. 1 Инструмент «Разместить шину» на панели инструментов и в контекстном меню

В программе Delta Design шина может быть размещена в любом месте схемы, которое не занято другими объектами (радиодеталями, цепями или другими шинами).
Размещение шины начинается с нажатия левой кнопки мыши в возможном для размещения месте на листе схемы. Далее, при перемещении курсора на экране будет отображен возможный вид шины, см. Рис. 2.

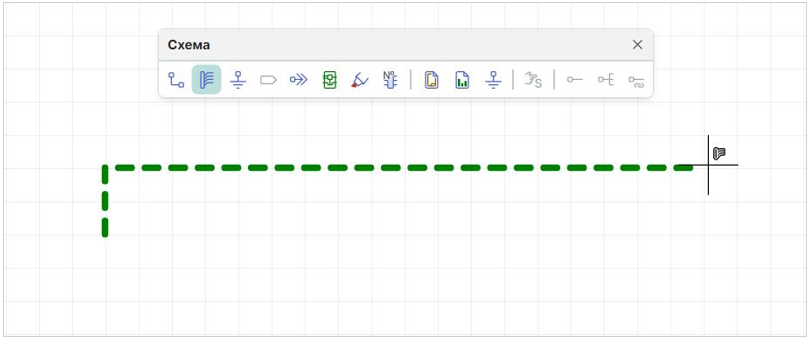

Рис. 2 Начало размещения шины

Если при размещении шины на схеме курсор попадает в область, недоступную для размещения, то под курсором отображается красный квадрат , а возможный вид шины не отображается, см. Рис. 3.

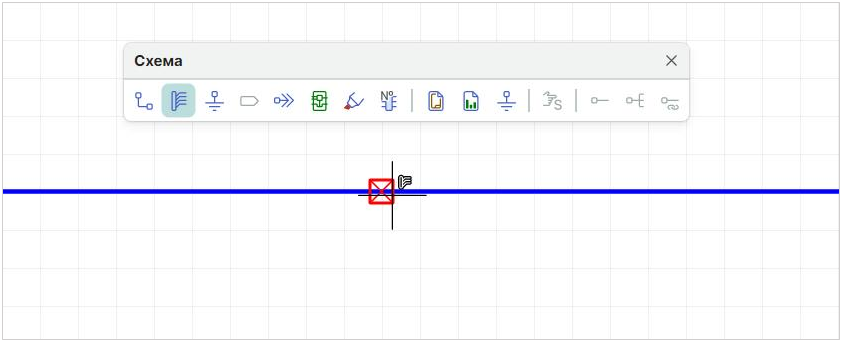

Рис. 3 Точка, недоступная для размещения шины

Шина на схеме может пересекать цепь в случае, когда есть графическое пресечение объектов, но отсутствует электрическое (цепь не входит в шину), см. Рис. 4.

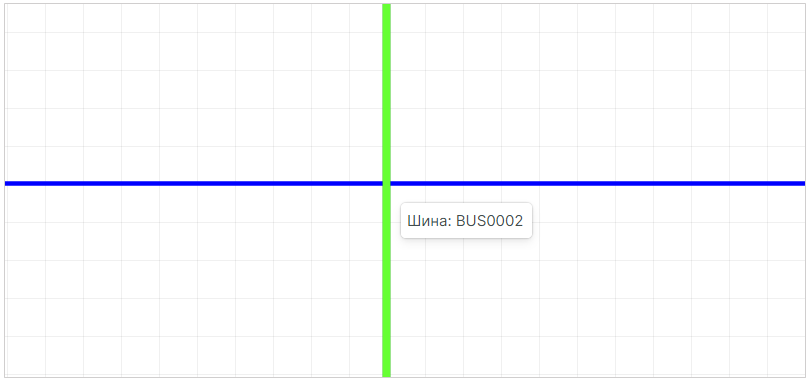

Рис. 4 Пересечения шины и цепи

Для подтверждения размещения шины нажмите левую кнопку мыши, шина будет размещена, см. Рис. 5. Вид шины будет совпадать с тем, который был показан пунктиром.

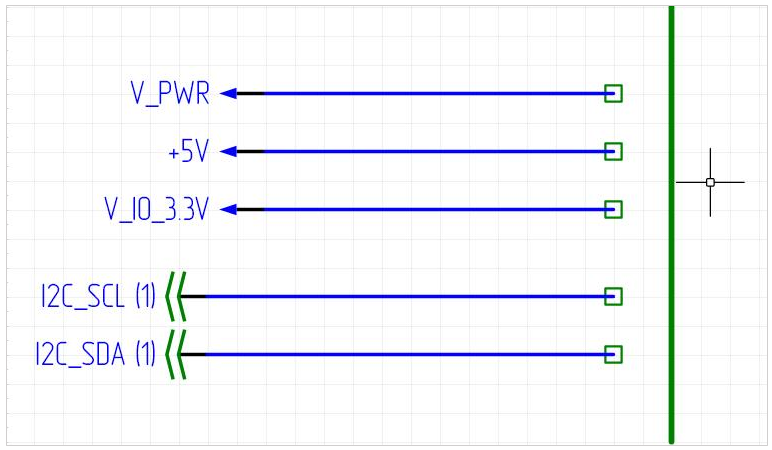

Рис. 5 Размещенная шина

Шина, как и цепь, состоит из отдельных сегментов. Сегмент шины – это прямой участок шины. Когда шина прокладывается поэтапно, каждый построенный сегмент фиксируется (если два сегмента шины проложены вдоль одной прямой, то они будут объединены).
Для завершения размещения шины нажмите клавишу «Ввод» («Enter») или воспользуйтесь пунктом «Завершить» из контекстного меню, см Рис. 6. После завершения размещения шины инструмент остается активен.

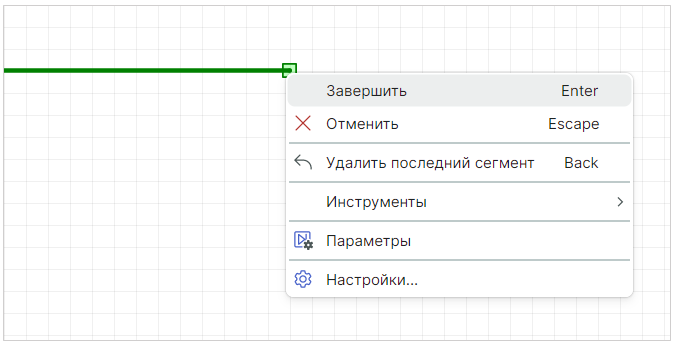

Рис. 6 Завершение размещения шины на схему

Для отмены размещения шины воспользуйтесь пунктом контекстного меню «Отменить» («Escape»). Для удаления последнего сегмента – пункт «Удалить последний сегмент» («Backspace») контекстного меню.
