Свойства объекта «Флеш»

При выделении объекта «Флеш» в панели «Свойства» отобразятся доступные свойства объекта, см. Рис. 1.

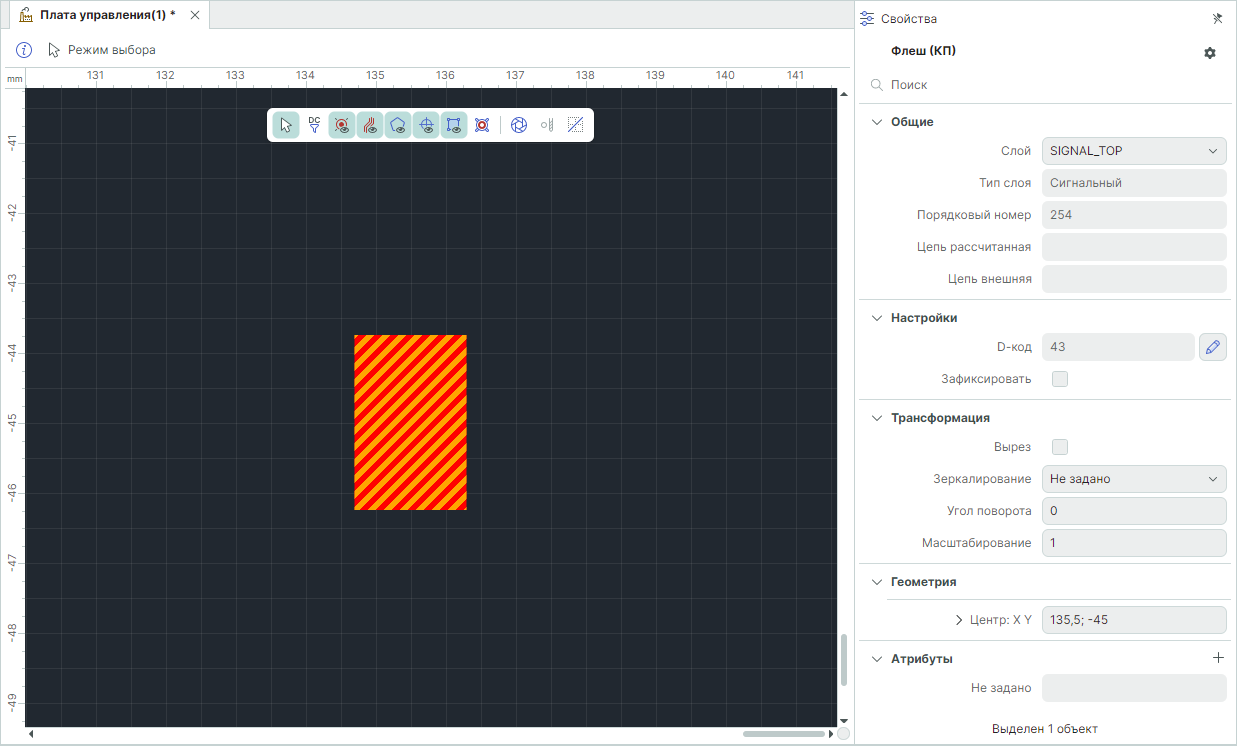

Рис. 1 Свойства объекта «Флеш»

Доступные свойства объекта «Флеш».

Группа «Общие»:

• «Слой» – слой, на котором размещен флеш. Выбор слоя осуществляется из выпадающего списка.
• «Тип слоя» – тип слоя, на котором размещен флеш.
• «Порядковый номер» – порядковый номер объекта на слое.

Группа «Настройки»:

• «D-код» – отображение уникального идентификационного номера, с помощью кнопки возможен переход в окно «Редактор апертур» для изменения апертуры, с помощью которой создан данный объект.
• «Зафиксировать» – установка флага фиксирует объект в графическом редакторе.

Группа «Трансформация»:

• «Вырез» – изменение полярности объекта на отрицательную. Объекты с отрицательной полярностью вырезаются из объектов с положительной полярностью, подробнее см. раздел Полярность.
• «Зеркалирование» – выбор варианта зеркалирования апертуры, с помощью которой создан данный объект, из выпадающего списка.
• «Угол поворота» – ввод значения угла поворота апертуры, с помощью которой создан данный объект.
• «Масштабирование» – ввод значения масштабирования апертуры, с помощью которой создан данный объект.

Группа «Геометрия»:

• «Центр X Y» – ввод координат центра объекта.

Группа «Атрибуты» дополнительная информация об объекте, подробнее о работе с атрибутами см. раздел Работа с атрибутами.

Примечание! Флеш, размещенный на сигнальном слое, является контактной площадкой, поэтому при отображении свойств такого объекта заголовок панели «Свойства» отображается как «Флеш (КП)». Если флеш размещен не на сигнальном слое, заголовок панели «Свойства» отображается как «Флеш».
